如何选择 DIN 导轨电源功率和输出电压

工业控制系统完全依赖于稳定、连续的电力输送。 DIN 导轨电源尺寸不当会导致跳闸、过早硬件故障或不稳定的控制逻辑行为。当你的核心权力基础动摇时，运营风险仍然非常高。

面板制造商和系统集成商在设计过程中面临着不断的平衡问题。选择正确的设备需要管理连续的重负载以及不可预测的浪涌需求。您还必须考虑严格的环境限制和不断缩小的控制柜空间。

我们构建了这个明确的、以工程为中心的框架来简化您的下一个安装项目。它提供了一种直接、实用的方法来准确计算功率和正确的电压规格。您将确切地了解如何减轻重工业设施和现代楼宇自动化环境中的规模风险。

要点

• 电压精度： 输出电压必须完美匹配负载要求；考虑长线运行的可调输出以补偿电压降。
• 功率余量： 计算总连续负载并添加至少 20-30% 的缓冲，以确保使用寿命并处理热降额。
• 浪涌电流注意事项： 感性和容性负载要求电源具有足够的峰值负载能力，以防止启动故障。
• 外形因素很重要： 空间有限的控制柜通常需要超薄外形（例如 HDR DIN 导轨电源），同时又不牺牲工业级可靠性。
• 环境降额： 工作温度直接影响可用功率；在最终选择之前，请务必查阅制造商的降额曲线。

准确规模调整对业务的影响

“以防万一”购买大量瓦数余量会严重浪费您的项目预算。它不必要地增加了机柜内部的热量产生。安装超大装置时，您还会消耗额外的 DIN 导轨空间。控制面板需要有效利用空间来容纳现代自动化组件。未充分利用的大型电源破坏了这种平衡并使电缆管理变得复杂。

边际规模也会带来同样严重的运营问题。边缘设备运行过热，导致严重的热应力。这减少了内部电子设备的平均故障间隔时间 (MTBF)。突然的电压下降经常发生在系统需求高峰期间。这些下垂会带来代价高昂的机器停机风险，并破坏敏感的生产批次。

正确的尺寸可确保您的系统符合严格的 UL508 和 UL61010 标准。您可以在所有部署的面板上保持关键的安全合规性。这种努力可以避免潜在的电气火灾并防止灾难性的设备损坏。可靠的电力输送最终可以使制造商免受重大责任风险和无法衡量的生产损失。

步骤 1：定义输出电压要求

完美匹配标称电压是您的首要工程要求。工业系统使用多种标准电压，每种电压服务于特定的设备类别。规则是绝对的：决不能与标称电压不匹配。过电压会立即损坏敏感的微控制器和传感器。欠压会导致逻辑故障并迫使可编程逻辑控制器 (PLC) 进入错误状态。

表：标准工业电压和典型应用

标称电压	典型工业应用	常见设备 供电
5V直流	板级逻辑和微控制器	定制 PCB 逻辑、串行转换器
12V直流	IT设备和专用仪器仪表	工业路由器、传统显示器
24V DC	标准自动化和控制逻辑	PLC、接近传感器、继电器
48V DC	以太网供电 (PoE) 和电机驱动器	PoE 交换机、步进电机驱动器

控制柜和现场设备之间的长电缆不可避免地会导致电压骤降。铜线随着距离的增加会产生电阻。您必须在设计阶段考虑该电压降。评估具有可调输出电压电位器的装置。它们允许您将 24V 电源电压调至高达 26V。这可确保 24V 电压准确到达远程传感器。

电压容差和纹波噪声需要同等关注。严格的电压调节可保护敏感设备。低纹波和噪声规格对于模拟传感器和高速通信模块非常重要。过多的电噪声会导致模拟温度读数出现偏差并扰乱数字现场总线通信。

第 2 步：计算功率和电流负载

建立准确的基线负载可以防止早期硬件故障。您必须系统地计算总基线瓦数。使用一个简单的公式：所有连接设备的总安培数乘以输出电压等于基线瓦数。检查每个组件数据表以了解最大连续电流消耗。不要仅仅依赖“典型”绘图规格。设备在繁重的操作负载下通常会消耗更多的电量。

图表：基线与缓冲区功率计算

组件	数量	最大消耗（安培）	总功率（24V 时）
主PLCCPU	1	1.5A	36瓦
传感器阵列	5	0.2 A（每个）	24瓦
电磁阀	3	0.5 A（每个）	36瓦
总基线	-	4.0安	96瓦
推荐单位（添加30%缓冲液）			124.8 W（选择150W单位）

考虑浪涌电流和峰值电流是您的下一个关键步骤。您必须识别控制回路内的重启动负载。直流电机、螺线管、大型接触器和电容电路会产生大量初始浪涌。寻找指定“峰值功率能力”的电源。高品质设备通常可以处理 150% 的负载长达 3 秒。依靠此峰值能力，而不是调整整个基线瓦数来匹配启动峰值。

应用标准的 20-30% 可靠性缓冲可以保护您的投资。工程最佳实践决定了电源的大小，使其能够连续以 70-80% 的容量运行。该缓冲器可显着降低内部组件温度。冷却器运行可延长电解电容器的使用寿命。它提高了整体 MTBF 并保证多年不间断服务。

步骤 3：评估环境限制和外形因素

热降额现实决定了实际功率可用性。随着环境温度升高，电源效率会降低。这种性能下降遵循特定的降额曲线。标称 100W 的电源在 60°C 时可能只能提供 75W 的功率。应用此降额系数后严格计算所需的功率。此计算基于控制面板的最高内部环境温度，而不是室温。

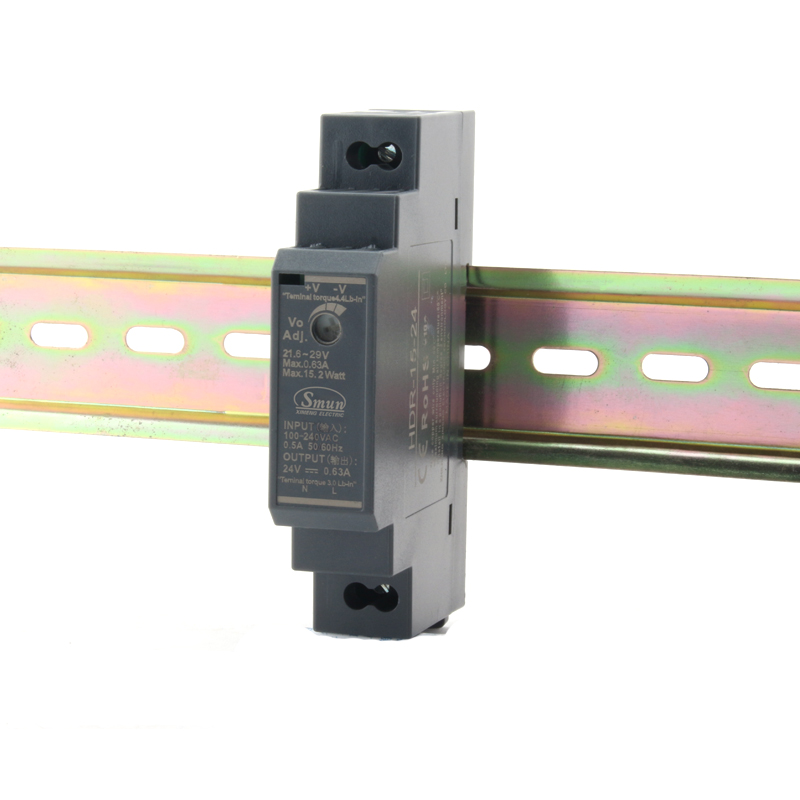

现代面板设计趋势越来越青睐高密度布局。机柜空间的限制迫使工程师重新考虑传统的尺寸。您需要针对楼宇自动化和消费设备的紧凑型解决方案。 HDR DIN 导轨电源 提供了最佳设计。其阶梯形超薄外形可轻松装入间隙较浅的橱柜中。它提供工业级可靠性，同时节省宝贵的铁路英寸。

冷却和通风方法决定了安装间距。将自然对流冷却与强制通风系统进行比较。大多数 DIN 导轨装置完全依赖自然对流。热量通过机箱通风口上升以冷却内部散热器。您必须在设备上方和下方留出足够的垂直间距。阻塞这些气流路径可确保过早热关机。

实施风险和常见的规模调整错误

忽略并发操作是一个常见且危险的设计缺陷。一些工程师认为执行器或阀门永远不会同时触发。在最坏的情况或紧急重置期间，系统通常会触发多个设备。当前突如其来的需求立即压倒了规模不足的供应。这会导致主 PLC 断电并重置整个机器。

误解并行操作能力会毁掉昂贵的设备。您不能简单地将任意两个电源并联以使瓦数加倍。如果单位之间缺乏同步，就会互相战斗。它们需要直接内置于电路板中的特定均流功能。在组合输出之前，请务必验证制造商数据表中的并行操作支持。

忽视输入电压波动会导致随机停机。各个工业区的电网电能质量差异很大。您需要一个能够处理宽输入电压范围（通常为 85–264VAC）的电源。尽管出现严重的交流电压骤降或断电情况，这种广泛的接受仍可确保稳定的输出功率。它可以保护您的下游逻辑免受不稳定市电的影响。

DIN 导轨电源选择的入围逻辑

要最终确定 DIN 导轨电源选择，请遵循此顺序工程检查表。它消除了猜测并使您的采购流程标准化。

1. 确定输出： 锁定最敏感组件所需的精确固定或可调直流电压。
2. 计算真实功率： 添加基线负载，验证浪涌要求，包括 30% 的可靠性缓冲区，并应用温度降额调整。
3. 评估物理限制： 严格根据可用的 DIN 导轨空间选择标准工业金属外壳或纤薄塑料外壳。
4. 验证认证： 确保所有入围型号均具有特定安装环境所需的必要电气认证（UL、CE、2 级功率限制）。

通过严格遵循这些步骤，您可以确保最佳的系统性能。跳过任何阶段都会使您的自动化系统容易受到不稳定电源异常的影响。

结论

选择瓦数和电压不仅仅是数学练习。它代表了复杂的环境和操作计算。您的最终规格必须协调连续负载、热约束和物理面板限制。

始终优先考虑可靠性和延长的 MTBF，而不是节省少量的前期成本。强大的电源基础可以防止一小时的机器停机，从而收回成本。在购买之前，请确保您列出了最高温度和峰值启动浪涌。

咨询技术专家或使用专用的负载计算工具来验证您的确切模型要求。如果您需要对下一个 DIN 导轨电源选择进行专家验证，请联系了解工业需求、经验丰富的工程团队。

常问问题

问：我可以使用比我的系统需要更高瓦数的 DIN 导轨电源吗？

答：是的。它实际上通过允许内部组件以较低的温度运行来延长设备的使用寿命。以 50% 容量运行可显着降低热应力。但是，瓦数越高，成本越高，并且会占用 DIN 导轨上更多的物理空间。

问：如果我的输出电压略低于要求，会发生什么情况？

答：您连接的设备可能无法完全开机。模拟信号可能会出现偏差，导致传感器报告不准确的数据。此外，数字逻辑控制器可能会突然断电，导致机器随机重置和生产数据丢失。

问：HDR DIN 导轨电源适合重工业用途吗？

答：它们高度可靠，但通常用于楼宇自动化、安全系统或浅柜。在恶劣的工厂环境中部署它们之前，您必须检查它们的具体温度和振动额定值，并将它们与重型金属外壳装置进行比较。

问：DIN 导轨电源周围应留出多少空间？

答：您必须始终参考特定制造商的安装手册。通常，设备的上方和下方需要 20-40 毫米的净空间，侧面需要 5-15 毫米的净空间。这可确保适当的自然对流冷却并防止热过载。
