PFC 在医疗开关电源中意味着什么

功率因数校正 (PFC) 是最大限度地提高电网中有功功率利用率和最大限度地降低谐波失真的关键方法。医学工程师在将该技术集成到临床环境中时面临着独特的挑战。您必须应对两个相互冲突的需求之间的微妙紧张关系。严格的谐波发射标准 (IEC 61000-3-2) 需要积极的滤波。同时，严格的患者安全法规严格限制允许的漏电流 (IEC 60601-1)。指定没有足够 PFC 的电源会带来直接的项目风险。它经常导致监管认证失败、市场准入受阻以及成本高昂的后期重新设计。

此外，未经校正的电力系统会消耗无功功率。这会在敏感的医院环境中造成严重的电网干扰。这种干扰威胁到附近生命支持系统和精密成像设备的稳定运行。在本指南中，您将了解医疗 PFC 背后的确切机制。我们将探讨主动和被动校正方法之间的重要权衡。您还将发现评估下一个医疗设备项目的散热、EMI 缓解和泄漏电流限制的可行标准。

要点

• PFC 是大多数功耗超过 75W 的医疗设备的监管要求，可减轻可能破坏敏感医院设备的谐波失真。
• 医疗电源必须平衡有源 PFC 开关频率与严格的 EMI 和泄漏电流限制。
• 在采购高功率解决方案（例如 500W 医疗开关电源）时，利用先进拓扑（如 LLC 谐振转换器）的有源 PFC 对于热管理和效率至关重要。
• 供应商评估应优先考虑经过验证的 IEC 60601-1 合规性、可靠的 MTBF（平均故障间隔时间）数据和透明的降额曲线。

医疗 PFC 背后的业务和合规驱动因素

非线性负载的问题

现代医疗设备严重依赖开关模式电源。这些装置作为非线性负载运行。它们不会从交流电源汲取连续电流。相反，内部桥式整流器和电容器以短的高幅度脉冲吸收电流。这些快速脉冲仅在输入电压超过大容量电容器中存储的电压时才会发生。这种狭窄的导通角使输入的正弦交流波形失真。

我们将这种失真称为谐波电流。谐波失真直接反射回医院的电网。如果不加以控制，这些谐波电流会在多个设备上复合。它们造成严重的效率低下并破坏当地电力网络的稳定。解决这一物理现实仍然是的主要功能 PFC 医疗电源。集成有效校正可塑造输入电流波形，迫使其紧密反映输入电压。

监管基线 (IEC 61000-3-2)

监管机构认识到谐波失真带来的威胁。因此，他们通过 IEC 61000-3-2 标准执行严格的限制。该法规专门管理每相电流高达 16 安培的设备的谐波电流发射。一般来说，任何功耗超过 75 瓦的医疗设备都必须遵守这些谐波限制。通过这个标准是没有商量余地的。

不符合 IEC 61000-3-2 要求的制造商将无法获得 CE 标志或 UL 认证。如果没有这些安全标志，您就无法在全球主要市场合法销售您的设备。该标准将设备分为不同的类别，为每个谐波次数指定特定的发射限值。设计合规系统需要工程师主动集成 PFC，而不是事后才考虑。

医院基础设施保护

医院运营着高度复杂、监管严格的电力基础设施。在这些临床环境中，最小化无功功率绝对至关重要。高谐波失真会降低整个设施的电能质量。它会使中性线过热，可能导致火灾。它还会导致断路器跳闸，突然切断特定病房的电源。

最重要的是，电网干扰对患者安全构成直接风险。谐波噪声会使敏感心电图监视器上的读数失真。它会在高分辨率 MRI 扫描中引入伪影，并可能干扰控制自动生命支持呼吸机的微处理器。通过实施强大的 PFC，制造商可以保护设施的物理基础设施和相邻医疗设备的运行完整性。

有源 PFC 与无源 PFC：医疗设计的解决方案类别

工程师通常选择两种主要的功率因数校正方法：无源和有源。每种方法都有独特的优点和固有的局限性。选择正确的类别完全取决于设备的功耗、物理空间限制和目标效率。

无源功率因数校正

无源 PFC 完全依赖于传统的非开关元件。该机制使用电感滤波器（扼流圈）和电容滤波器来平滑脉冲电流波形。电感器限制电流变化率，扩大导通角。

无源 PFC 的主要优点在于其简单性。它不需要有源开关，这意味着它产生零高频电磁干扰 (EMI)。由于组件数量少，它拥有卓越的可靠性。然而，缺点也很明显。无源滤波器非常重且体积大。此外，它们通常仍然无法实现高于 0.75 至 0.80 的功率因数 (PF)。因此，这种方法仅适用于低功耗、对成本高度敏感的桌面医疗设备，其中尺寸和重量不是主要考虑因素。

主动式功率因数校正

有源 PFC 采用有源开关电路，通常采用升压转换器拓扑。该机制使用控制集成电路 (IC) 来快速打开和关闭 MOSFET。此操作迫使输入电流连续跟踪输入电压波形的相位和形状。

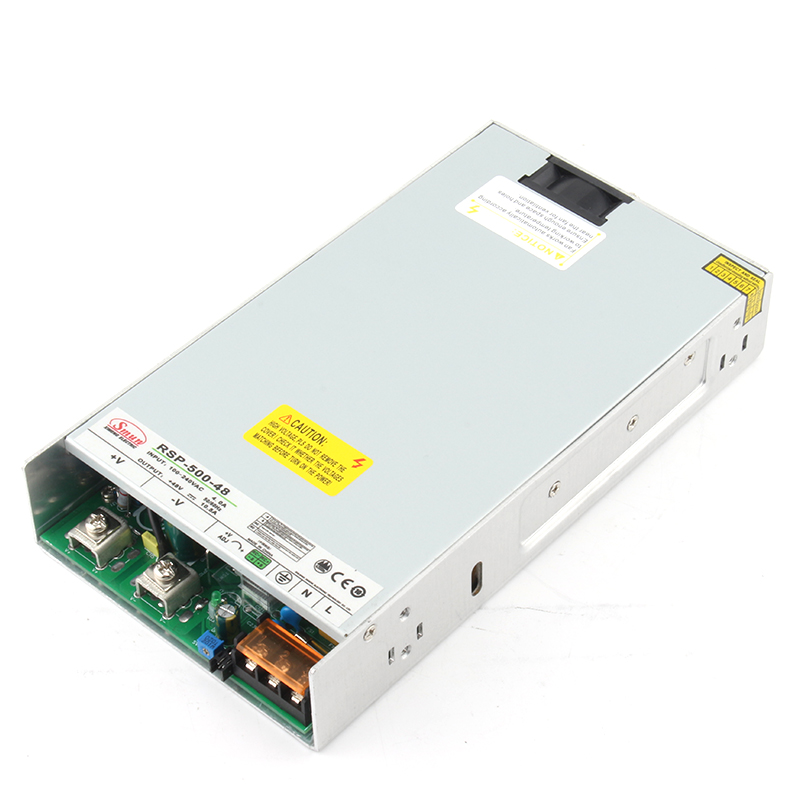

主动解决方案可提供出色的性能。它们通常能实现大于 0.95 的 PF，有效消除谐波失真。该电路重量轻且紧凑。主动 PFC 还自动支持通用输入电压（90VAC 至 264VAC）。主要缺点是会产生高频噪声 (EMI)，需要仔细进行后续滤波。对于高拉力应用来说，这种方法是绝对必需的。例如，现代 500W 医疗开关电源 完全依赖有源 PFC 来满足严格的尺寸、重量和效率要求。

比较表：医疗应用中的主动 PFC 与被动 PFC

特性	无源 PFC	有源 PFC
机制	电感式和电容式线路滤波器	高频开关升压转换器
典型功率因数	0.70至0.80	0.95至0.99
尺寸和重量	体积大、重（大型铁芯扼流圈）	紧凑而轻巧
电磁干扰的产生	几乎没有	高（需要专门过滤）
输入电压范围	固定或窄范围（需要切换）	通用（90VAC - 264VAC）
最好的用例	低功耗桌面显示器（<75W）	大功率手术工具、影像设备

PFC 医疗电源的核心评估维度

效率和散热

添加有源 PFC 级不可避免地会影响整体系统效率。由于电源在到达主 DC-DC 转换器之前必须经过额外的开关电路，因此会引入新的能量损耗点。评估一个单位管理这种损失的能力至关重要。

选择大功率 PFC医疗电源时，要密切关注底层拓扑。特别寻找与 PFC 级配对的 LLC 谐振转换器。 LLC 拓扑可实现零电压开关 (ZVS)。 ZVS 极大地减少了晶体管的开关损耗。这种减少直接降低了热负荷。事实证明，减少热量产生对于无风扇或完全封闭的医疗设备尤其重要，因为这些设备由于污染风险而禁止主动冷却。

EMI 与漏电流的权衡

医疗电源设计涉及抑制噪声和维护患者安全之间持续的工程张力。这种动态需要在评估阶段予以严格关注。

• 工程张力： 正如所确定的那样，有源 PFC 会产生高频 EMI。为了防止这种噪声到达医院电网，工程师采用了 EMI 滤波器。这些滤波器依赖于连接在电源线和接地之间的 Y 电容器。然而，Y电容器直接增加了漏地电流。在医疗环境中，过量的漏电流可能对患者致命。
• 成功标准： 您不能简单地增加电容器尺寸来阻止噪声。电源必须采用先进的 PFC 控制 IC 和高度优化的磁性元件。这些精致的元件从源头上抑制了 EMI。这使得该装置可以使用更小的 Y 电容器，使泄漏电流远低于 IEC 60601-1 定义的严格限制。请务必验证设备是否符合特定的 CF（心脏浮动）或 BF（身体浮动）分类阈值。

通用输入范围适应

世界各地的医院电网电压差异很大。即使在单个设施内，重型机械开机时也会经常发生电压骤降。您必须验证有源 PFC 电路是否在全球医院电压波动的情况下保持高效率。

强大的电源可在 90VAC 至 264VAC 的电压范围内完美运行，无需人工干预。检查制造商提供的效率曲线。设计不良的 PFC 级会在电压频谱的低端（例如 90VAC）处遭受巨大的效率下降。这种下降会导致突然的热峰值，这可能会在关键医疗程序期间触发热关断机制。

实施现实和集成风险

即使是最令人印象深刻的规格表也无法保证无缝集成。将这些电源嵌入机械底盘时，会出现一些实际风险。工程团队必须在设计周期的早期就预见到这些挑战。

1. 患者附近的噪声： 主动 PFC 使用高频扼流圈和电感器。在特定负载条件下，磁芯材料会发生物理振动。这种现象会产生可闻的噪音，通常称为“线圈呜呜声”。在繁忙的服务器机房中，这种现象不会被注意到。然而，在安静的康复病房或患者接触应用（如 CPAP 机）中，这种高音调的呜呜声会引起严重的不适。在采购用于患者附近的设备时，您必须指定严格的噪音限制。
2. 保持时间不足： 保持时间是指电源在突然失去交流输入后能够维持其直流输出的时间。有源 PFC 有效调节初级大容量电容器的供电电压。该规定允许工程师使用物理尺寸更小的电容器。不幸的是，较小的电容器存储的总能量较少，这可能会对医院电网瞬态或短暂停电期间的保持时间产生负面影响。确保指定的单元保持足够的保持时间（通常>20ms），以允许微处理器执行正常的系统关闭。
3. 降额要求： 热动力学根据输入电压和环境温度而发生巨大变化。分析 PFC 级在极端温度下的表现。当在低线路电压（例如，115VAC）下运行时，高功率输出通常需要降额。在较低电压下，PFC 电路必须消耗明显更高的输入电流才能提供相同的输出功率。更高的电流意味着更高的电阻热损耗。仔细地将供应商的降额曲线与设备的最大预期工作温度相对应。

采购逻辑：如何筛选医疗电源合作伙伴

可追溯的合规数据

完全根据营销手册选择供应商会招致灾难。许多供应商声称他们的设备是“医疗级”或具有“高级 PFC”。您必须拒绝仅提供通用声明的供应商。要求全面的 CB 测试报告和官方 EMI 测试图。查看这些图以确保电源显示出低于标准排放限制的舒适余量。一旦放置在特定的金属或塑料机箱内，精确悬停在限制线上的单元经常会无法通过集成测试。

组件谱系和可靠性

有源 PFC 电路代表电源的高应力部分。组件谱系非常重要。评估初级 PFC 大容量电容器的来源和质量。这种特定的电容器可处理高纹波电流，并且是常见的故障点。行业最佳实践要求使用来自信誉良好的制造商（例如顶级日本品牌）的优质 105°C 额定电容器。更便宜的 85°C 电容器将大大缩短整个医疗设备的平均故障间隔时间 (MTBF)。

定制与现成的

尽早确定您的应用是否需要修改的标准单位。标准的现成装置非常适合良性环境。然而，医疗设备经常面临刺激性清洁化学品、高湿度或独特的物理空间限制。评估供应商是否可以在 PCB 上应用专门的保形涂层，以保护敏感的 PFC 控制电路免受潮湿影响。此外，验证供应商的本地工程支持能力。与设计团队的无缝沟通加速了修改过程。

下一步行动

从研究阶段转向主动测试需要采用系统方法。首先，索取目标电源的物理评估样品。不要仅仅依赖数字模型。接下来，要求提供完整的 MTBF 文档，确保他们使用 MIL-HDBK-217F 或 Telcordia 等公认标准计算数据。最后，立即启动热和 EMI 预一致性测试。使用安装在实际设备机箱内的电源进行这些测试，运行最大连续软件负载。

结论

在医学背景下指定 PFC 从来都不是简单的勾选练习。它是一个关键的系统级决策，直接影响热设计、EMI 合规性和最终患者安全。要遵循 IEC 61000-3-2 和 IEC 60601-1 的严格标准，需要平衡有源 PFC 的谐波优势与漏电流的严格限制。工程师必须超越基本瓦数来评估先进的拓扑、降额曲线和组件谱系。

对于要求苛刻的临床应用，选择经过验证的高效装置可以最大限度地减少监管摩擦并显着加快上市时间。通过优先考虑低 EMI 辐射、最佳保持时间和零电压开关架构，您可以确保您的设备在混乱的医院电网中完美运行。我们鼓励您立即咨询应用工程师。索取标准医疗电源的详细规格表，以完美匹配您的精确电源负载和法规合规性要求。

常问问题

问：医疗设备中需要 PFC 的最低瓦数是多少？

答：一般来说，监管标准要求功率超过 75W 的电源减少谐波电流排放（以及 PFC）。尽管各个地区的法规可能略有不同，但功耗低于此阈值的设备通常会绕过严格的 IEC 61000-3-2 谐波限制。

问：主动 PFC 会对患者漏电流产生负面影响吗？

答：是的，间接的。有源PFC的高频开关需要EMI滤波。标准滤波使用 Y 电容器，这会增加漏电流。医疗级电源经过专门设计，可以在不超过安全泄漏阈值的情况下减轻这种 EMI。

问：为什么高功率医疗设备指定 LLC 拓扑和 PFC 拓扑？

答：LLC 谐振转换器可实现零电压开关 (ZVS)，从而大大降低有源 PFC 级引入的开关损耗。这对于保持高效率并最大限度地减少 500W 医疗开关电源等设备的热量至关重要。
