在工业自动化和控制面板中，不可靠的电力输送经常导致生产线停止。它仍然是 PLC、传感器和通信模块的主要故障点。在最初的面板设计过程中，工程师经常会过度指定或低估电源组件。他们通常会误解输入电压范围和电流隔离在现实世界压力下的实际表现。这种误解不必要地增加了初始硬件费用。更糟糕的是，它会造成严重的系统漏洞，使敏感的逻辑板暴露于破坏性的接地环路和瞬态电压尖峰。
我们设计本指南是为了帮助您构建更强大的电源架构。您将在下面找到一个具体的、以决策为中心的框架，用于评估输入容差。我们还探索专为工业面板环境量身定制的严格隔离要求。通过掌握这些核心概念，您可以保护敏感设备、简化设计流程并预防意外的现场故障发生。
工业环境中的电源很少能提供完美、平坦的电压曲线。要了解转换器如何处理这些波动，需要仔细研究输入电压比。制造商通常将这些范围定义为 2:1、4:1 或 8:1 比率。这些数字表示最大输入电压除以最小输入电压。
例如，标称 24V 系统可能使用 2:1 转换器。该装置接受 18V 至 36V 的任何电压。为相同的 24V 标称总线设计的 4:1 转换器可能接受 9V 至 36V。超宽 8:1 转换器可以从 9V 一直延伸到 75V。选择正确的比率会直接影响您的设备承受日常环境电应力的能力。
事实证明，宽输入范围对于任何电池供电系统都是必需的。铅酸或锂电池组根据其充电状态而显着波动。 24V 电池组在批量充电期间可能处于 27.6V。然而，在深度放电循环期间，电压可能会降至 19V 以下。如果您选择输入窗口较窄的转换器，系统将过早关闭。当电池电压低于转换器的工作阈值时，您将失去关键的监控功能。
负载切换也会引起类似的问题。当大型电机、螺线管或执行器在共享直流总线上启动时，它们会吸收大量浪涌电流。这种突然的需求使本地总线电压急剧下降几毫秒。这些局部电压骤降很容易使敏感的逻辑控制器跳闸。 4:1 或 8:1 转换器可以轻松渡过这些瞬时下降，保持下游电子设备稳定。
工程师在选择输入范围时面临着明显的权衡。更宽的输入范围提供了巨大的多功能性。它们允许采购团队整合 SKU。您可以在 12V 和 24V 控制面板上使用一种 4:1 转换器模型。这降低了库存复杂性。
然而，这种多功能性带来了妥协。极宽的输入范围通常迫使设计人员接受略低的峰值电效率。与稳定的 24V 输入相比，内部开关组件必须更加努力地降压 75V 输入。此外，由于更复杂的内部磁性设计，高比率转换器通常需要更高的购买价格。仅当总线波动性需要时，您才应指定更宽的范围。
电流隔离将电源内的输入和输出电路物理隔离。它防止直流电流在主电源和次级负载之间流动。使用变压器内部的磁场或通过光耦合器内部的光波来跨越该势垒传输能量。这个物理间隙充当您的电子设备的隐形屏障。
在指定组件之前，必须仔细评估操作环境。非隔离转换器在输入和输出之间共享公共地。它们成本更低，运行效率更高，并且占用的物理空间更小。我们通常将它们用于局部负载点调节，使接地电位保持完全稳定。
隔离转换器成本更高并且需要更多空间。然而，恶劣的工业环境绝对需要它们。为了简化您的选择过程，请查看下面的图表。
图表：隔离式与非隔离式转换器决策矩阵| 评估标准 | 非隔离式转换器 | 隔离式转换器 |
|---|---|---|
| 共同接地 | 输入和输出共用一个地。 | 输入和输出地完全分开。 |
| 主要应用 | 单个稳定 PCB 上的负载点 (PoL) 调节。 | 恶劣的工厂车间、远程传感器、通信节点。 |
| 抗噪性 | 低的。容易受到总线噪音的影响。 | 高的。阻止共模电噪声。 |
| 占地面积和成本 | 高度紧凑且通常价格低廉。 | 由于内部变压器而较大；较高的初始价格。 |
工程师要求隔离的主要原因是消除接地环路。在大型工厂中，建筑物不同端部的接地点很少处于完全相同的电位。如果在没有隔离的情况下将模拟传感器或 RS-485 通信总线连接到两个不同的接地电位，则杂散电流会流过数据电缆。这些杂散电流会破坏数据包并降低模拟信号的精度。
故障隔离是第二个主要驱动因素。想象一下高压主总线上发生灾难性短路。隔离转换器包含该故障。它可以防止巨大的电压尖峰穿过势垒并烧毁脆弱的次级侧微控制器。
最后，法规遵从性规定了隔离限制。为医疗、铁路或爆炸性环境设计的系统必须满足严格的安全标准。标准 IEC/UL 62368-1 通常需要特定的介电耐受电压，例如 1.5kV、3kV 或 4kV，以保证故障情况下操作员的安全。
工业面板设计需要超越基本的电气规格。在评估 DIN 导轨 DC DC 转换器时，外形尺寸会极大地影响系统可靠性。您必须将实验室 PCB 级规范转化为控制柜实际情况。
安装非常重要。焊接到露天电路板上的转换器与紧紧夹在金属导轨上的转换器经历的热动力学截然不同。工业控制柜遭受严重的局部热量积聚。电机驱动器、电源和接触器都会产生热能。由于 IP67 或高度密封的 IP20 机柜缺乏强制风冷，因此您选择的转换器必须仅通过自然对流生存。
该装置必须在容易超过 60°C 的环境温度下烘烤时保持精确的隔离完整性和严格的输入调节。如果内部灌封或元件间距在高温下变形，隔离层就会失效。
选择下一个 DIN 导轨 DC DC 转换器时，请应用以下三个严格的评估标准：
最佳实践： 在对流冷却模块的两侧始终留出至少 5 毫米的间距。该间隙允许垂直气流将热量从机箱中带走。
让我们将这个评估框架应用到实际场景中。想象一下，您需要为分布式控制节点指定一个低功耗解决方案。该节点充当嘈杂的汽车制造工厂内的物联网网关。该网关从传统串行设备中提取数据并将其推送到工业以太网骨干网。

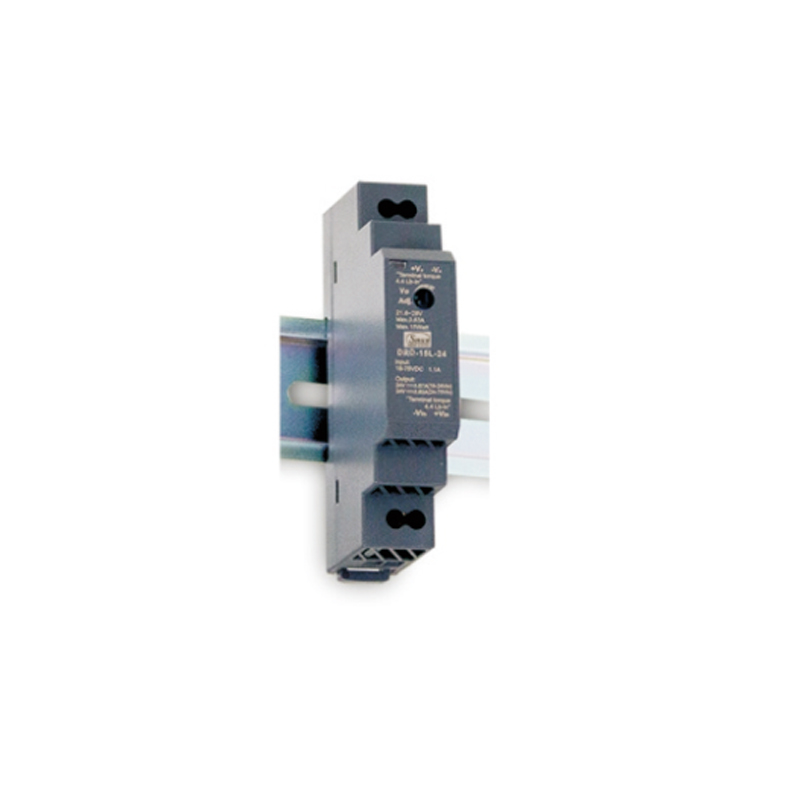

像这样的模块 DDR-15 DC-DC 转换器 因其特定的工程特性而非常适合这种场景。首先，我们检查输入范围验证。这款 15 瓦设备具有超宽 4:1 输入能力。它可以轻松接受 9-36V 或 18-75V，具体取决于具体型号。
这个宽窗口标准化了物料清单 (BOM)。工厂车间可能使用不同的总线电压。有些机柜运行 12V，而另一些机柜则运行重载的 24V 总线，容易出现严重的电压波动。一种转换器型号可以无缝处理这两种环境，无需库存多种变体。
接下来分析隔离规格。 4kVdc I/O 隔离等级提供了令人难以置信的强大抗扰度。工厂车间存在来自焊接设备和变频驱动器的大量瞬态尖峰。这个 4kV 屏障确保这些尖峰不会沿着电力线传播并破坏物联网网关内的敏感微处理器。
最后，物理限制定义了可用性。 DIN 导轨房地产具有很高的溢价。控制面板总是空间不足。超薄型材宽度通常约为 17.5 毫米，允许工程师将更多功能节点安装到导轨上。尽管宽度很窄，但仔细的内部设计可确保 4kV 隔离所需的爬电距离和间隙距离保持不变。
即使是经验丰富的工程师有时也会误解电源数据表。误解这些规范会直接导致过早的现场故障。下面，我们详细分析了三种常见的采用风险以及如何主动缓解这些风险。
许多设计人员假设“1500VDC 隔离”额定值意味着转换器可以在 1000V 电位差下持续运行。这种假设是危险的。
缓解措施： 您必须认识到隔离电压额定值通常是指 60 秒耐受测试。该数字表示屏障可以暂时阻止的最大瞬态尖峰。它并不表示连续运行能力。请务必查阅数据表以了解“连续工作电压”限制。这个数字通常要低得多，通常约为几百伏。超过连续工作电压会随着时间的推移而降低内部绝缘性能。
一些特定的电源拓扑需要最小负载才能正常工作。如果将转换器连接到偶尔进入睡眠状态的传感器电路，则功耗可能会降至接近零。
缓解措施： 某些较旧的转换器设计需要至少 10% 的最小负载才能维持稳定的输出。如果没有此负载，输出电压可能会漂移到危险的高位，可能会损坏连接的传感器。验证您的入围转换器是否支持“无最低负载”要求。现代开关稳压器通常可以很好地处理零负载条件，但您必须在技术文档中明确确认这一点。
为连续 15W 负载指定 15W 转换器听起来很合乎逻辑。然而，在 55°C 的外壳中执行此操作会导致组件的使用寿命较短。热量会大大降低组件的效率和容量。
缓解措施： 切勿在炎热环境中以 100% 容量运行电源组件。始终根据制造商的高温降额曲线计算您的实际负载。应用标准的 20% 到 30% 净空缓冲区。如果热面板中的最大负载需要 15 瓦，您可能需要指定 20 瓦或 30 瓦转换器以确保长期可靠性。
输入范围和电流隔离不仅仅代表基本的复选框规格。它们是整个控制系统架构的基础。错误判断这些参数会使您的逻辑板面临接地环路、电压骤降和灾难性瞬态尖峰的风险。通过将电源模块视为关键的保障措施而不是简单的附件，您可以大大提高系统的正常运行时间。
将输入比率直接与电源波动性保持一致。根据您的环境噪声和安全合规风险严格匹配隔离级别。此外，始终优先考虑经过高温机柜环境验证的外形尺寸。
下一步，为即将推出的面板构建制定精确的功率预算和电压容差。下载并查阅入围转换器的热降额曲线。最后，在最终确定 BOM 之前，请求工程样品在实际控制柜内进行物理热量和负载测试。
答：2:1 范围（例如 18-36V）允许最大输入是最小输入的两倍，非常适合稳定的 24V 总线。 4:1 范围（例如，9-36V）可处理最大输入的四倍于最小输入，这对于电压骤降严重或电池类型不同的环境是必需的。
答：并不总是如此，但强烈推荐。如果您使用稳定电源为隔离的本地负载（如 LED 指示灯）供电，则非隔离工作。如果您为 PLC、通信模块供电或连接到建筑物接地，隔离对于防止接地环路至关重要。
答：只要输入电压保持在指定范围内（并且装置不会受到热影响），内部开关拓扑和反馈环路就会保持严格调节的输出电压（通常在±1%或±2%以内）。
