工业自动化系统的蓬勃发展依赖于一致、可靠的电力传输。然而，不合格设备的一次电压骤降可能会导致整条生产线突然停止运转。设备尺寸过小不可避免地会导致可编程逻辑控制器 (PLC) 行为不稳定。它还会导致令人讨厌的跳闸和代价高昂的意外停机。相反，过大的设备尺寸会浪费宝贵的机柜空间。它不必要地增加了初始资本支出 (CAPEX)。
计算准确的 电源电流裕度 可以弥合理论电气负载与恶劣的实际工作条件之间的关键差距。它确保系统可靠性，而不会出现不必要的组件膨胀。在本指南中，您将学习处理动态峰值的具体计算框架。我们还将探讨基本的温度降额规则和特定的供应商评估标准。这些步骤将帮助您自信地确定电源规格并保持工业流程平稳运行。
标准连续 电源电流裕度 通常比最大稳态负载高 20% 到 30%，但动态负载需要不同的峰值计算。
峰值电流持续时间（例如，3 秒与 30 毫秒）严格决定您是否需要更大的连续电源或具有特定“功率提升”功能的装置。
热降额环境严重影响裕度计算； 10A 电源在 60°C 时只能提供 7.5A 电流。
外形尺寸选择（尤其是在 封闭式电源 和 DIN 导轨电源之间进行选择）从根本上改变了散热和所需的安全裕度。

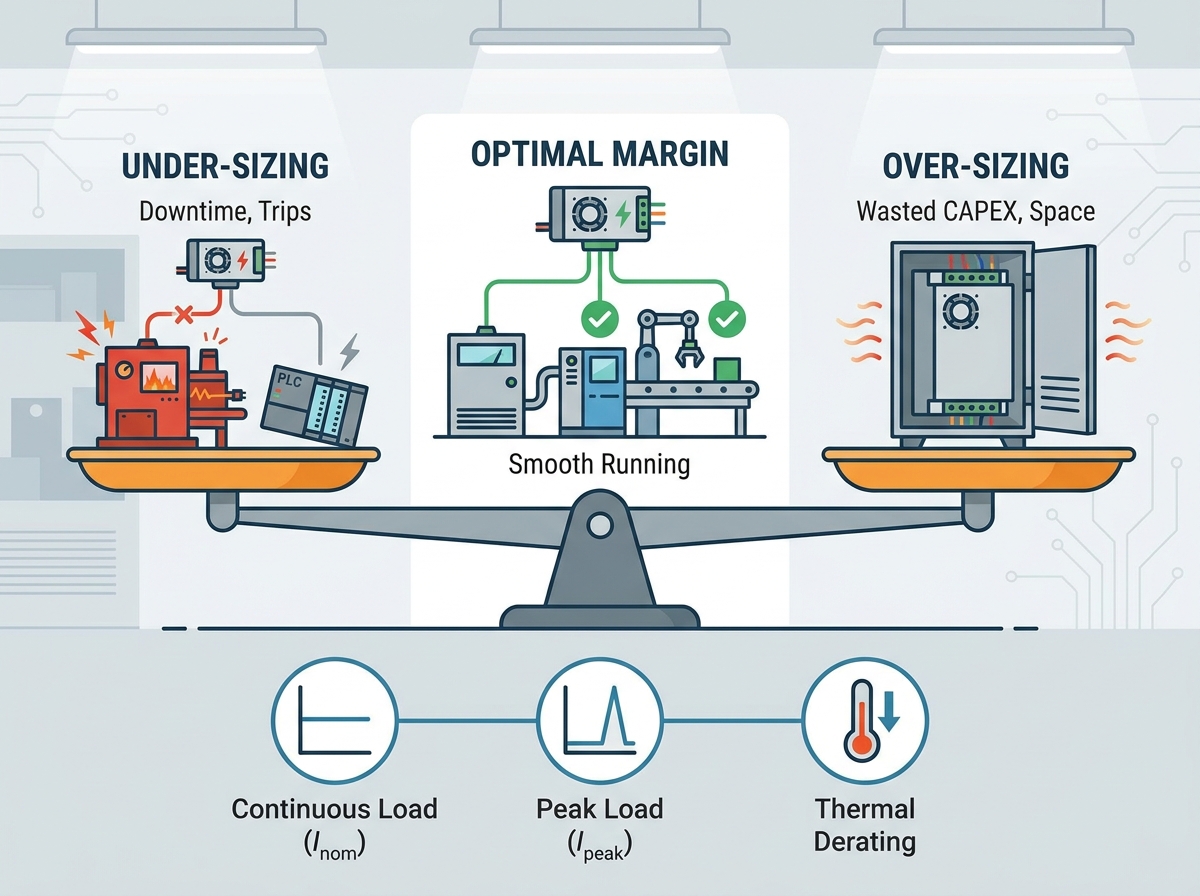

工程团队经常在电源规格中努力寻找最佳的中间立场。您必须在设备的物理安全与严格的采购预算之间取得平衡。要实现这种平衡，需要深入了解电力负载随时间的变化情况。
当您纯粹根据额定负载选择设备时，您会面临严重的操作风险。令人讨厌的跳闸是尺寸过小最常见的症状。当瞬态尖峰触发设备的内部短路保护时，就会发生这种情况。它强制系统意外关闭。部件加速老化带来了另一个隐患。在最大极限下连续运行设备会产生过多的内部热量。这种热量会迅速降低电解电容器的性能。阿伦尼乌斯方程指出，工作温度每升高 10°C，电容器的寿命大约会减半。此外，尺寸过小的设备通常会在电机启动期间导致不可预测的系统重新启动。这些重新启动会损坏数据并破坏有效的生产批次。
为了避免尺寸过小，一些工程师应用任意 100% 的安全裕度。他们将计算的负载加倍并购买大量设备。这种方法会产生明显的问题。首先，它严重增加了控制柜内的物理占地面积。面板空间非常昂贵。其次，它降低了电力效率。开关模式功率器件在额定负载的 50% 到 80% 之间运行效率最高。仅以 20% 的容量运行大型机组会产生不必要的热量浪费。最后，规模过大会不必要地增加采购成本。您为永远不会使用的内部硅和铜付费。
最终的规范必须实现四个不同的目标。它必须能够舒适地覆盖稳态牵引。它必须适应已知的瞬态尖峰而不降低电压。它必须考虑封闭面板内的环境热降额。最后，它必须针对您的特定应用优化整体性价比。
您无法猜测通往可靠系统的方法。有条不紊的方法可确保您的规格符合实际。按照这个四步工程框架来确定您的确切要求。
首先将所有有源组件的标称电流消耗相加。您必须计算标准条件下设备同时运行时的负载。包括传感器、PLC、人机界面 (HMI) 和标准继电器。查看物料清单上每个组件的数据表。如果设备列出了功耗范围，请使用最大稳态值。该基线数字代表您的 $I_{nom}$。
接下来，隔离电感负载和电容负载。这些组件在通电时需要大量浪涌电流。直流 (DC) 电机、重型接触器和大型螺线管代表典型的感性负载。确定这些峰值需求的确切持续时间。电机可能会拉动 150% 的额定电流并持续三秒。相反，LED 驱动器可能只需要 30 毫秒即可达到 300%。绘制这些事件的工作周期。与罕见的孤立事件相比，频繁出现的峰值需要不同的冷却策略。
热量严重限制了电流传输。您必须找到制造商为您所选设备提供的特定降额曲线。确定控制柜内的最高预期工作温度。大多数工业装置可在高达 50°C 的温度下提供 100% 的容量。超过这一点，每摄氏度它们的容量通常会损失 2% 到 2.5%。计算最高温度下的实际容量损失。我们称之为热降额赤字。
现在，将您的数据结合到具体的计算中。应用以下规则来建立基线并验证峰值。
基线计算： 推荐额定值 = ($I_{nom}$ × 1.25 缓冲) + 热降额缺陷。
峰值验证： 将计算出的 $I_{peak}$ 与设备指定的峰值能力进行比较。确保所选设备的认证峰值持续时间超过系统的最长瞬态事件。
如果您的基线计算建议使用 10A 装置，但您的 3 秒电机启动达到 20A，那么您将面临一个选择。您必须购买 20A 连续装置或找到具有专门的 200% 功率升压功能的 10A 装置。
动态负载欺骗了许多工程师。一个系统可能在纸面上看起来完全安全，但在现场却屡屡失败。了解负载行为可以帮助您避免标准规范的陷阱。
感性负载抵抗电流的变化。当您向静止电机施加电压时，它缺乏反电动势 (EMF)。因此，它可以在几毫秒或几秒内消耗其标称电流的三到五倍。标准功率器件缺乏内部电容来支持这种巨大的消耗。他们认为突然的需求是一种错误。它们会触发短路保护并进入“打嗝模式”。此模式会关闭输出并重复重新启动。如果你的余量计算忽略了这种行为，你的电机将只是抽动而不是启动。
电容负载提出了不同的挑战。当您通电时，空电容器就像短路一样。 LED 驱动器和复杂的网络开关包含大量输入电容器组。它们会导致极其陡峭的瞬时电流尖峰。虽然电感性尖峰可能会持续几秒钟，但电容性尖峰通常会在几微秒内消失。然而，幅度却很严重。如果尖峰使系统电压降至 PLC 的最小工作阈值以下，控制器将立即重新启动。
您不应该仅仅为了处理短暂的、不频繁的尖峰而大幅增加连续电流额定值。这样做违反了我们反对尺寸过大的规则。相反，评估专门为动态负载设计的装置。寻找提供“峰值功率”或“功率提升”功能的设备。这些先进的装置可以维持 150% 至 200% 的额定电流 3 至 5 秒。他们顺利地处理电机启动。之后，他们又回到高效的连续评级。
负载类型 | 常见示例 | 浪涌幅度 | 典型持续时间 | 保护风险 |
|---|---|---|---|---|
电感式 | 直流电机、电磁阀、接触器 | 3x 至 5x 标称值 | 100毫秒至5秒 | 触发打嗝模式 |
电容式 | LED 驱动器、网络交换机 | 高达 10 倍标称值 | 1毫秒至30毫秒 | 导致电压骤降 |
电阻式 | 加热器、白炽灯泡 | 1x 至 1.5x 标称值 | 瞬间 | 风险最小 |
您的利润计算在很大程度上取决于设备的散热效果。外形尺寸从根本上改变了散热。您必须使安全裕度与物理安装策略保持一致。
DIN 导轨电源 直接安装在控制柜内的标准化金属导轨上。您通常会在高密度自动化面板中找到它们。这种外形尺寸几乎完全依赖于自然对流冷却。冷空气进入底部通风口，吸收热量，然后从顶部通风口排出。
计算此外形尺寸的边距时，垂直间隙规则是绝对的。制造商规定了装置上方和下方的特定间隙。如果用粗电线管堵住这些通风口，内部温度就会飙升。相邻的发热设备也会扰乱冷却。如果将热变频驱动器 (VFD) 直接安装在电源旁边，则必须显着增加热降额不足。如果强制气流（机柜风扇）不可用，则连续电流裕度通常必须更高，以补偿停滞热量。
封闭式 电源 具有金属保护外壳。您通常通过底盘螺钉安装这些装置。您会在独立机械、恶劣的工厂车间或 DIN 导轨可能发生故障的高振动环境中找到它们。它们通常利用底板冷却或内置机械冷却风扇。
封闭式设备通常可以更轻松地处理较高的环境温度。底板冷却将热量直接传递到机器的重金属框架中。然而，依赖内部风扇的装置会带来机械风险。机械风扇最终会因灰尘进入或轴承磨损而失效。在确定带风扇的封闭式设备的尺寸时，请根据计算出的当前负载评估平均故障间隔时间 (MTBF)。如果风扇死机，设备将大幅降低其输出或完全关闭。为了减轻这种风险，许多工程师指定了足够大的封闭装置，即使风扇发生故障也能被动运行。
特征 | DIN 导轨单元 | 封闭式底盘单元 |
|---|---|---|
冷却机制 | 自然对流（烟囱效应） | 风扇强制或底板传导 |
空间效率 | 高密度、垂直方向 | 占地面积更大，水平安装 |
振动耐受性 | 中等（轨道夹可以分离） | 优秀（牢固的螺钉安装） |
降额灵敏度 | 对间隙高度敏感 | 对环境灰尘/风扇故障敏感 |
数据表常常掩盖营销术语背后的关键限制。您必须以健康的工程怀疑态度对待供应商规范。如果硬件未能按照广告宣传的那样运行，计算出的裕度就没有任何价值。
切勿将短期峰值额定值与持续运行能力混为一谈。一些制造商将单位标记为大字体“240W”。然而，阅读细则后发现它只能维持 240W 的功率三秒钟。它的实际连续额定功率可能只有120W。拒绝隐藏这些区别的制造商。始终要求独立验证。寻找确认稳态热测试结果的 UL、TUV 或 CE 认证。
您必须准确评估当您的负载超出计算的裕度时设备的行为方式。设备通常采用两种保护拓扑之一。
“恒流限制”非常适合启动重型工业负载。当负载需要过大的电流时，设备会将电流限制在最大限值。然后它会按比例降低电压。这使得重型电机能够逐渐启动，而不会导致系统崩溃。
相反，“折返”或“打嗝模式”会在检测到过载时完全关闭输出。本机等待几秒钟并重试。虽然打嗝模式对于清除实际短路非常有效，但可能完全无法启动感性负载。如果您的系统配备大型电机，请确保选择恒流限制。
使用严格、可重复的流程来筛选供应商选项。请按照以下顺序步骤操作：
按标称输出过滤： 进行 $I_{nom}$ 计算并添加 25% 缓冲区。丢弃任何低于此连续评级的单位。
按峰值持续时间过滤： 将测量的瞬态尖峰持续时间与制造商认证的功率提升窗口进行匹配。
验证热曲线： 交叉参考预期机柜温度下的降额曲线。确保装置在 60°C 时仍满足步骤 1 的要求。
选择长寿： 比较剩余选择的总生命周期成本、保修期和既定的 MTBF 指标。
计算正确的余量仍然是精确数据收集的一个练习，而不是任意的猜测。确定您的稳态负载可以建立您的基线。映射瞬态峰值可以让您成功应对感应启动风险。采用准确的温度降额可确保设备能够承受恶劣的环境。通过遵循这个系统框架，您可以保护系统的完整性，而不会增加初始资本成本。
立即对您的下一个构建采取行动。彻底审查您当前的物料清单。隔离最高的感性负载并测量其准确的峰值持续时间。最后，在发出最终采购订单之前，请务必查阅供应商的热降额曲线。
答：稳定环境的行业标准是比最大连续负载高 20% 到 30%。然而，这个一般规则很容易被取代。特定的热降额要求或异常高的浪涌负载需要定制计算以确保安全。
答：是的。设备只会消耗其运行所需的确切电流。然而，设备尺寸过大（例如>50%）会降低其电力效率。它还增加了机柜内的物理占地面积，并不必要地增加了前期硬件成本。
答：大多数工业功率设备在 50°C 至 60°C 以上时开始“降额”或损失容量。如果机柜内部温度达到 60°C，设备可能只能提供其额定连续电流的 75%。必须增加基线裕度以补偿这种热不足。
答：根据具体的内部拓扑，输出电压会急剧下降。或者，设备可能会进入“打嗝模式”，这意味着它会不断关闭并重新启动。此行为会立即重置连接的控制器并导致大量操作停机。
