输出纹波如何影响 PLC 和传感器稳定性？

间歇性的自动化故障让工程师们无限沮丧。无法解释的 PLC 重置会扰乱关键的制造工作流程。虚假逻辑触发器和漂移传感器读数会浪费宝贵的生产时间。我们经常忽视 24VDC 控制柜中这些幻象故障背后的根本原因。隐藏的罪魁祸首通常是 电源输出纹波。肮脏的直流电源会微妙地破坏完美配置的自动化网络的稳定性。它迫使敏感元件在其指定的电气参数之外运行。

本文客观地评估了电噪声如何降低整体控制系统的稳定性。您将了解这些逻辑中断背后的确切机制。我们还将探讨如何正确指定正确的电源架构。在此做出明智的决策可以防止您的设施出现代价高昂的意外机器停机。

要点

• 过多的电源输出纹波可能会违反 PLC 逻辑阈值并降低高分辨率模拟传感器的精度。

• 标准行业实践要求纹波和噪声在满负载下保持在标称输出电压的 1% 以下（例如，对于 24V 系统，<120mVp-p）。

• 评估工业电源需要超越数据表的“典型”值，以了解纹波在动态负载和热应力下的表现。

• 升级到采用优质低 ESR 电容器的高质量 DIN 导轨电源可减轻因机柜老化导致的长期纹波衰减。

自动化中电源输出纹波的隐性成本

微观的电气异常很容易转化为宏观的业务损失。短暂的电压波动可能只持续几毫秒。然而，它可能会导致整条包装线停止运行。意外的机器停机每分钟会给设施造成数千美元的损失。批次质量受损会导致昂贵的材料浪费。随着维护团队追逐看不见的电气幽灵，诊断工作时间迅速增加。

当发生错误时，技术人员经常错误地将责任归咎于 PLC 固件。它们可能会取代完美的模拟传感器。他们重新布线网络电缆，希望修复通信中断问题。这些干预措施之所以失败，是因为它们只是治疗症状。实际故障点是直流电源脏污。任何固件更新都无法修复不稳定的供电系统。如果电源电压本身剧烈波动，重新接线将不起作用。

您必须为稳定的电源架构建立严格的成功标准。真正的稳定性意味着电压严格保持在严格的公差范围内。敏感的微处理器需要平坦、连续的直流电源。模数转换器 (ADC) 需要干净的本底噪声才能正常工作。无论负载阶跃如何，成功的设计都会保持这些参数。大型电机启动时，直流母线不得出现下垂或振铃。确保这一基础的安全可以消除大多数无法解释的机柜故障。

中断机制：PLC 与模拟传感器

对 PLC 数字逻辑的影响

24VDC PLC 上的数字输入依赖于特定的电压阈值来读取逻辑状态。我们将这些阈值称为 $V_{IL}$（电压输入低）和 $V_{IH}$（电压输入高）。典型的 PLC 可能会将任何低于 5V 的电压识别为逻辑“0”。它可能会将任何高于 15V 的电压识别为逻辑“1”。 5V 和 15V 之间的区域是未定义区域。高振幅电压纹波可以将有效信号推入这个未定义的区域。如果稳定的 24V 信号遇到严重的负纹波尖峰，PLC 可能会暂时读取“0”。这会导致误触发。安全继电器可能会跳闸。测序仪可能会跳过关键步骤。

现代 PLC 确实具有内部过滤网络。这些电路有助于消除轻微的电气异常。但是，您不能完全依赖它们。持续的高频瞬态很容易绕过基本输入滤波器。严重的低频纹波会使内部去耦电容器过载。一旦噪声通过前端隔离，就会损坏主逻辑处理器。从源头进行适当的功率调节仍然是您最好的防御措施。

对模拟传感器精度的影响

模拟电路受到过多纹波的影响更大。标准 0-10V 或 4-20mA 回路需要绝对的电压稳定性。将物理力转换为 4-20mA 信号的压力传感器假定基础电压保持完全平坦。 Ripple 向这个翻译过程注入了直接干扰。传感器传输波动信号。控制器误解了物理现实。

本底噪声直接决定 ADC 分辨率。现代自动化利用 16 位甚至 24 位 ADC 来执行高精度任务。在 10V 参考电压上运行的 16 位 ADC 的最低有效位 (LSB) 大小约为 0.15mV。如果您的电源注入 50mV 的纹波，它会有效地将最低位隐藏在噪声中。这引入了不可接受的量化误差。您支付 16 位精度的费用，但只能获得 8 位性能。

评估规格：工业电源可以接受多少纹波？

行业标准为可接受的噪音水平提供了明确的基线。标准实践要求纹波和噪声保持在标称输出电压的 1% 以下。对于稳健的 24V 工业系统，这意味着将噪声保持在 240mVp-p 以下。然而，高质量单位的目标要低得多。优质 工业电源 通常将纹波限制在 120mVp-p 以下。仪器网络和实验室级传感器需要更严格的容差。他们通常要求低于 50mVp-p 的性能来保持数据完整性。

工程师必须批判性地阅读数据表。您必须区分低频纹波和高频噪声。低频纹波通常源自输入交流电源。它出现的频率是线路频率的两倍（例如，100Hz 或120Hz）。高频噪声由尖锐的开关伪影组成。这些尖峰出现在稳压器的开关频率处，通常在 50kHz 到 500kHz 之间。

请务必仔细检查数据表上列出的测试条件。 “典型”规格在恶劣环境中意义不大。问自己这些关键问题：

• 纹波是在严格的 20MHz 带宽下测量的吗？

• 制造商是否在满载或部分负载下测试了设备？

• 测试是在温和的 25°C 温度下进行还是在实际的机柜工作温度下进行？

您还必须评估线性稳压器和开关稳压器之间的基本权衡。线性稳压器提供超低纹波。它们产生的开关噪声几乎为零。不幸的是，它们会产生过多的热量并且效率低下。开关稳压器运行效率高。它们在重负载下保持凉爽。然而，它们本质上会产生开关噪声。它们需要卓越的内部滤波组件来净化输出电压。

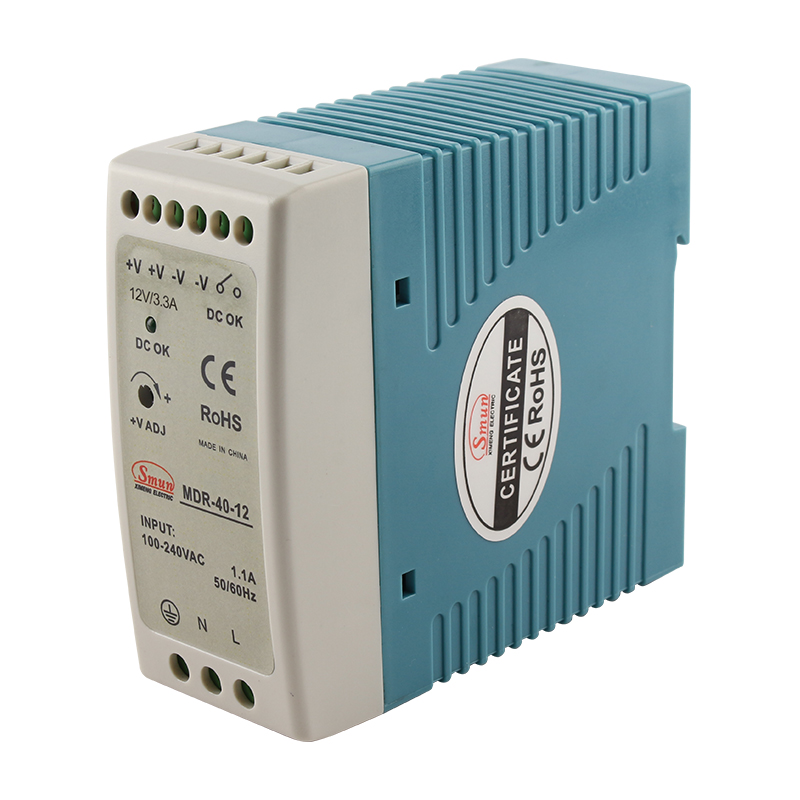

为敏感负载选择正确的 DIN 导轨电源

机柜空间是现代自动化的宝贵资源。典型的 DIN 导轨电源 在受限、不通风的空间中运行。多个设备紧密地排列在一起。这会产生高热密度。热量是电力电子设备的主要敌人。高热密度会更快地降低内部电解电容器的性能。随着液体电解质随着时间的推移而蒸发，等效串联电阻 (ESR) 会增加。较高的ESR直接导致输出纹波增加。您的系统可能在第一天运行得很好，但两年后就莫名其妙地失败了。

您必须跨多个关键维度评估功率单位，将功能映射到结果。请遵循以下准则：

1. 电容器质量： 寻找明确指定高温（额定 105°C）、低 ESR 电容器的型号。这些组件可抵抗热退化，并在多年的连续使用中保持平坦的电压分布。

2. 动态负载响应： 即使在突然的电流浪涌期间，电源也必须保持其纹波规格。接触器和螺线管等感性负载经常在同一直流总线上触发。电源装置必须立即恢复，而不会出现严重的电压骤降或振铃。

3. 集成 EMI/RFI 滤波： 寻找广泛的板载滤波。这可确保高频开关噪声不会回流到交流电网中。它还可以阻止噪音涌入精密的 PLC 逻辑板。

不要简单地购买瓦数最高的设备。开关电源尺寸过大有时会导致负载调节较差。许多设备在 10% 负载时的运行效率低于 80% 负载时的运行效率。仔细关注负载调节百分比。验证最大额定工作温度下的纹波规格。最后，检查 MTBF（平均故障间隔时间）文档以保证长期可靠性。

实施现实：测试和减轻机柜中的纹波

错误地测量噪声会导致工程师走上错误的诊断路径。标准示波器探头通常会导致大量测量陷阱。他们通常使用带有鳄鱼夹的长接地线。这条长电线充当天线。它主动拾取来自机柜内变频驱动器和继电器的环境电磁干扰 (EMI)。示波器屏幕显示人为夸大的波纹读数。

为了避免这种陷阱，请使用“尖端和桶”或接地弹簧方法。完全拆下标准接地夹。将短的裸露接地弹簧直接连接到探头筒上。将该组件直接压在输出端子上。这消除了天线效应。您将捕获真实的、未膨胀的纹波电压。

即使是最好的电源也需要正确的部署最佳实践。在机柜组装过程中请考虑以下关键步骤：

• 分开您的路由路径。切勿将敏感模拟信号线与大电流直流电源线或交流电源并联。

• 在高敏感仪器附近使用局部去耦电容器。

• 部署专用 DC-DC 转换器来隔离关键测量节点。这可以防止共享 24V 总线产生的噪声交叉污染您的精密仪器。

请注意严重的采用风险。在不解决基本接线缺陷的情况下升级电源装置无法解决您的噪声问题。接地环路对自动化稳定性构成巨大威胁。如果您的机柜存在多个相互冲突的接地电位，则无论电源质量如何，噪声都会循环。您必须确保单点星形接地架构。只有这样，优质的滤波电源才能真正保护您的 PLC 和传感器。

结论

电源输出纹波并不是一种神秘的电气现象。它是一个严格可测量、高度可解的变量。它在很大程度上决定了自动化设备的总体可靠性。控制该噪声可防止随机逻辑复位。它保留了模拟控制回路的精确度。忽视它会导致令人沮丧的间歇性生产停止。

立即采取主动措施来保护您的机器架构。首先，审核您当前的电源数据表。将其规定的纹波限制与已安装的 PLC 和传感器的严格电压容差进行比较。其次，要求使用尖端和桶法的适当测量技术来验证实际的机柜状况。最后，考虑为所有关键任务节点升级到经过严格过滤的工业级 DIN 导轨单元。预先投资清洁能源可以避免日后产生巨大的诊断成本。

常问问题

问：电源输出纹波会随着时间的推移而变得更糟吗？

答：是的。随着内部电容器的老化和干燥（特别是在炎热的环境中），其等效串联电阻 (ESR) 会增加，导致纹波电压在装置接近使用寿命时上升。

问：如果电压匹配，工业PLC可以使用标准的商用电源吗？

答：不推荐。商业电源缺乏工业环境所需的坚固耐用的 EMI 滤波和严格的纹波控制，因此在工厂电涌期间存在 PLC 逻辑错误的风险。

问：纹波和瞬态噪声有什么区别？

答：纹波是与开关频率或交流线路频率相对应的周期性变化。瞬态噪声由通常由感性负载开关引起的随机高频尖峰组成。两者都需要不同的过滤方法。
