接受一批新的电源组件或签署原型是一个高风险的决定。低于标准的升压转换器可能会导致系统不稳定、合规性失败或灾难性的硬件损坏。数据表通常代表理想的、受控的实验室条件。实际应用会引入热应力、瞬态负载和变化的输入参数。这些因素很快就会在现场暴露出隐藏的设计缺陷。我们设计本指南的目的是为技术买家和硬件工程师提供一个客观的、基于证据的检查框架。您将准确了解如何在最终验收之前评估升级模块。我们详细介绍了基本的负载测试、热分析和特定于应用的合规性检查。我们的目标是弥合理论承诺和现场可靠性之间的差距。最后，您将确切地知道哪些性能指标将稳健的组件与风险责任区分开来。然后，您可以放心地批准原型进行大规模部署。
验证实际 升压直流转换器规格 是否与数据表声明相符，特别是关于最大负载下的纹波、噪声和效率。
强制进行严格的热和瞬态响应测试，以确保内置保护机制（OVP、OCP）发挥作用，而不会导致组件性能下降。
仔细检查特定用例限制（例如，用于 IT 或汽车应用的 12v 19v 直流转换器升压 ），以确保环境和 EMI 合规性。
根据测试透明度、RMA 历史记录和售后工程支持能力来 评估 升压直流转换器供应商。
工程师在原型评估过程中经常面临严峻的现实。理论数据表承诺很少与实际电气性能相匹配。您的第一步需要在最大压力下验证基线指标。您必须将硬件推至其运行极限。
在整个规定的输入电压范围内测试转换器。许多装置在标称电压下表现良好，但在极端电压下表现不佳。施加 100% 连续负载。将输入电压降低至其绝对最小阈值。确保输出电压保持锁定在可接受的容差范围内。输出电压突然下降表明反馈调节不良。它还可能表明电感器尺寸过小，过早饱和。
不接受标准数字万用表读数进行输出验证。万用表平均高频瞬变。需要满负载时的示波器波形来检查高频噪声和开关纹波。过多的纹波会严重降低下游逻辑组件的性能。它会将抖动引入通信线路并干扰模拟传感器。
常见错误： 避免使用标准探头接地线（“尾纤”）。长地线充当天线。它们会吸收环境电磁干扰 (EMI)。相反，请使用“尖端和桶”测量技术。保持接地环路的物理距离尽可能短。将示波器带宽限制为 20MHz，以进行标准纹波测量。
效率决定散热。绘制 20%、50% 和 100% 负载能力下的效率曲线。制造商通常会强调峰值效率，通常出现在 50% 负载左右。你必须评估极端情况。寻找峰值负载时效率急剧下降的情况。急剧下降表明 MOSFET 开关效率低下或电感器磁芯损耗严重。我们依靠严格的 升压直流转换器规格 来保证热应力下的长期可靠性。
负载条件 | 预期效率行为 | 不良设计的警告信号 |
|---|---|---|
20%负载（轻负载） | 略低于峰值、可控的开关损耗。 | 效率极度下降，表明无法进入脉冲跳跃模式。 |
50% 负载（标称） | 最高效率，通常与数据表声称相符。 | 发热量高，达不到市场效率。 |
100% 负载（峰值） | 由于传导损耗 (I²R) 导致适度下降。 | 急剧的悬崖式下降，表明电感器饱和或严重的热限制。 |
防止现场故障（通常通俗地称为释放“魔法烟雾”）需要积极的热验证。电源组件必须能够承受动态负载变化，且不会破坏主机系统的稳定性。长期运行弹性在很大程度上取决于物理热管理。
设置电子负载： 将输出连接到可编程直流负载组。
对瞬态步骤进行编程： 使电流需求在 10% 到 90% 之间快速波动。
测量恢复： 在示波器上监视输出电压。
分析波形： 检查总恢复时间并测量峰值电压过冲或下冲。
缓慢的恢复表明反馈环路补偿不佳。如果电压降得太低，敏感的微处理器将重置。如果峰值过高，则可能会损坏下游电容器。
让运行。 DC DC 转换器 在最大连续负载下长时间标准测试需要 24 至 48 小时。将设备放置在不通风的外壳内以模拟真实条件。使用 FLIR 热像仪识别 PCB 上的热点。将检查重点放在开关二极管、主功率电感器和输出电容器上。持续的局部热量会迅速降解电容器电解液。如果您没有热像仪，请使用热环氧树脂将热电偶直接连接到组件上。
验证组件限制是否符合制造商发布的热降额曲线。随着环境温度升高，最大安全输出功率降低。将测试室内的环境温度提高到指定的最高限值。如果系统过早关闭或烧毁，则内部热管理设计不充分。
当受到边缘应用的严格要求时，标准拓扑常常会失败。汽车、电信和工业计算等行业需要专门的操作容差。将您的测试环境置于上下文中至关重要。

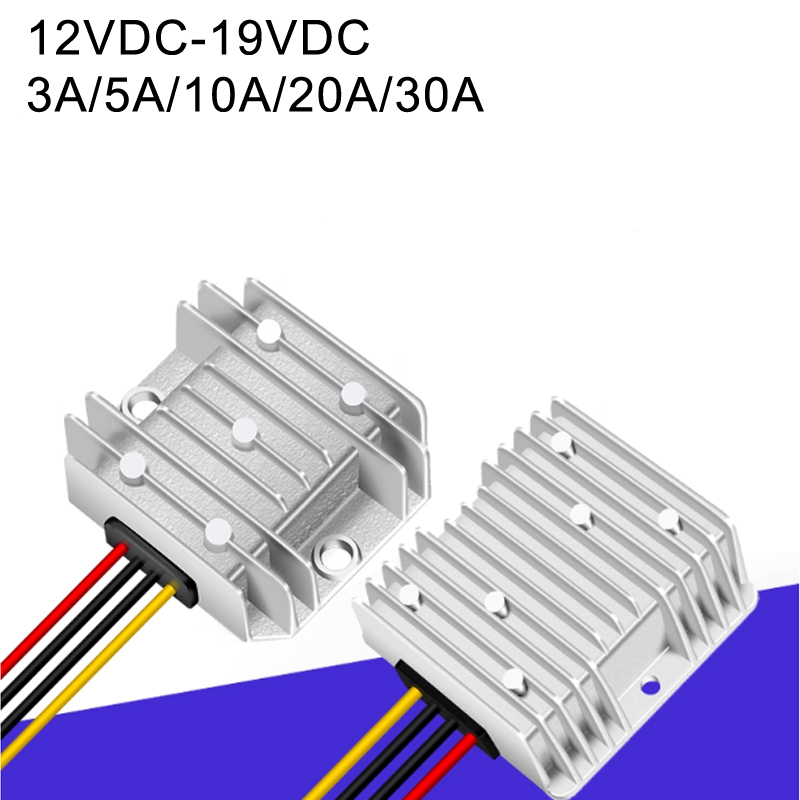

将标准 12V 电池轨调整为 19V IT 或工业设备是一个常见的挑战。 12v 19v 直流升压转换器 是该类别的出色基准。电池不能提供清洁、稳定的电力。它们根据充电状态和并行系统负载而剧烈波动。转换器必须将精密的 19V 设备与这些混乱的输入条件隔离开来。
如果您打算在汽车或重型机械环境中部署该装置，则必须测试特定的电气瞬变。
冷启动： 当发动机启动时，电池电压可能急剧下降（通常降至 6V 或更低）。检查转换器如何处理这种突然的输入电压下降。不得降低 19V 输出。
负载突降： 如果在交流发电机充电时电池断开，巨大的电压尖峰会淹没电源轨。转换器必须阻止该浪涌以保护下游有效负载。
升压拓扑本质上是有噪声的。它们依靠高频开关来产生电压。检查 PCB 布局是否有适当的屏蔽和紧密的电流环路。索取第三方 CISPR 25（汽车）或 EN 55032（工业）认证报告。该文档可确保转换器不会干扰相邻的敏感电子设备或无线电通信。
在现场部署中，硬件故障是不可避免的。评估硬件出现问题时的行为方式可以将专业级组件与廉价替代品区分开来。您必须故意滥用该设备以验证其安全机制。
故意强加故障条件。当将输出端子短路。 升压直流转换器 全功率运行时，设备应安全地关闭或进入“打嗝”模式。在打嗝模式下，控制器短暂停止切换，等待一小段时间，然后尝试软重启。这可以防止持续短路期间大量热量积聚。它永远不应该发生灾难性故障或着火。
验证热关断 (TSD) 功能。阻止所有气流并使模块绝缘。以最大负载驱动，直至内部温度触发保护电路。系统必须在指定的临界温度下可靠地断电。此外，只有当恢复安全工作温度时，它才会自动恢复。对于远程工业部署来说，手动重置是不可接受的。
安装期间的错误接线仍然是现场部署中的常见现实。技术人员会犯错误。检查输入级是否有防止反极性的保护措施。稳健的设计将采用串联二极管或 P 沟道 MOSFET 来立即阻止负电压。通过故意向后连接输入来验证这一点。该装置应该简单地拒绝开机，内部损坏为零。
如果制造商无法大规模维持质量，那么完美的原型就毫无意义。入围逻辑需要调查供应链安全并验证供应商的可信度。您购买的是一种关系，而不仅仅是一块电路板。
可靠的 升压直流转换器供应商 应提供其关键组件的透明度。询问他们的控制 IC、功率 MOSFET 和电解电容器的来源。可追溯性可防止假冒零件进入您的供应链。假冒电容器是导致过早现场故障的主要原因。
他们提供全面的批量测试报告，还是仅提供通用规格表？要求您购买的特定批次的实际测试数据。查找统计过程控制 (SPC) 数据，例如 Cp 和 Cpk 指标。这些数字证明制造商对其生产公差有严格的控制。
评估他们从原型数量扩展到大批量生产的能力。他们必须维持在检查阶段经过验证的严格质量保证流程。此外，确保供应商拥有强大的、由工程师主导的现场故障诊断流程。要求查看 8D（八项纪律）报告样本。严格调查根本原因的供应商将为您在发布后节省大量的工程资源。
接受升压直流转换器需要超越表面规格。通过严格测试热限制、瞬态响应和内置保护，您可以保护更广泛的系统架构。切勿相信未经独立验证的数据表。强制故障条件，使用示波器准确测量噪声，并检查供应商的供应链完整性。仔细整理您的检查数据。将其与应用程序不可协商的要求进行比较，并要求供应商提供透明的文档。正在寻找经过审查的高可靠性电源解决方案？请联系我们的工程团队来查看您的具体要求、索取样品测试数据或获取原型以供您自己进行严格评估。
答：故障常常是由于散热尺寸过小导致的热失控，或者负载快速变化期间持续的、未缓解的电压尖峰导致的电容器故障造成的。不良的 PCB 布局会导致严重的寄生电感，也会在重负载下损坏开关 MOSFET。
答：使用探头接地线尽可能短的示波器。通常，工程师直接在输出电容器上使用“尖端和桶”方法。这可以防止探头环路充当天线并拾取环境 EMI，从而人为地夸大纹波读数。
答：数据表通常会强调理想负载和最佳输入电压下的峰值效率。由于较高的工作温度、次优的输入电压以及营销材料中未提及的变化的负载条件，实际效率显着下降。在较高温度下，电感器磁芯损耗也会急剧增加。
答：如果您的应用属于严格的监管环境（例如汽车ISO标准、电信或医疗设备），您必须要求您的供应商提供相关的合规性测试文件。在验收之前请求定制验证，以确保其特定批次符合您的确切环境标准。
