在工业控制柜设计中，选择正确的电源外形尺寸直接影响组装时间。它还影响热管理和长期维护成本。工程师通常非常关注电气要求。然而，物理包装同样重要。做出正确的物理选择可以防止以后昂贵的面板重新设计。错误的选择会导致布线狭窄。虽然电气规格缩小了您的初始列表范围，但物理安装方法决定了真正的集成。它决定了您的布局策略。本指南对这两种流行的安装方式进行了直接的技术比较。我们帮助电气工程师和系统集成商最终确定他们的物料清单 (BOM)。我们消除了您在组件选择过程中的猜测。您将了解如何评估空间限制。您还将学习如何正确评估热动力学和维护要求。我们的目标是帮助您为您的下一个工业项目选择完美的动力装置。
了解工业电源从其机械基础开始。我们主要根据这些设备在控制面板内的安装方式对它们进行分类。您必须了解每个设计背后的核心理念。它们服务于根本不同的集成策略。
DIN 导轨方法： 制造商专门为行业标准化制造这些装置。他们将其设计为直接夹在 35mm TS35 标准导轨（通常称为符合 IEC 60715 的顶帽导轨）上。您可以将它们安装在可编程逻辑控制器 (PLC)、继电器和断路器旁边。这种方法非常注重模块化。它允许您将自动化组件整齐地组织在水平行中。设计理念强调快速部署。它在外壳内创建了统一、有组织的视觉布局。您可以在装配过程中轻松地向左或向右移动组件。
封闭式（底盘安装）方法： 这是一种高度传统的金属框架单元。它通常具有用于被动气流的穿孔铝或钢外壳。您可以将该装置直接固定到机柜的金属背板上。您还可以将其直接安装到机器底盘上。它提供了高度安全、永久的安装解决方案。数十年来，工程师们一直在重型制造设备中使用这种可靠的方法。
在构建的核心争论时 封闭式电源与 DIN 导轨电源，请将其视为机械集成问题。它很少归结为电气性能差异。两种类型都可以提供高度稳定的直流电源。你的物理布局决定了获胜者。您的装配工作流程也在最终选择中发挥着重要作用。
我们必须根据几个严格的物理参数来评估这些设备。您不能仅依赖电气规格。让我们来分解一下影响橱柜制造商日常的核心尺寸。
安装设备的速度有多快？这个问题直接影响你的制作预算。熟练劳动力仍然昂贵。
DIN 导轨： 内置卡扣机构将安装时间缩短至几秒钟。你需要零钻探。您需要零攻丝。面板制造商非常喜欢这种快速组装的风格。他们只需将上唇钩在金属导轨上即可。然后将底部弹簧夹卡入到位。令人满意的点击声告诉您它是安全的。这种无需工具的方法消除了人为错误。它极大地加快了生产线的生产速度。
附： 这种风格需要更多的手动工作。它需要在背板上进行精确测量。您必须标记孔，在中心打孔，然后钻入金属。然后，敲击螺纹。最后，清理金属屑。如果留下金属屑，可能会导致灾难性的电气短路。然后，您可以手动拧紧该装置。这个过程极大地增加了单位劳动时间。这种工作流程在大批量橱柜生产中扩展性很差。随着时间的推移，您为装配人工支付的费用会大大增加。
您必须评估每个单元如何占据三维物理空间。工程师在规划布局时经常忘记深度尺寸。
占地面积与体积： 封闭式单元通常具有更宽的二维占地面积。然而，他们保持低调得多。他们紧紧地拥抱着背板。相反，轨道安装单元在水平方向上较窄。它们为其他自动化组件节省了宝贵的铁路空间。然而，它们具有更高的深度轮廓。它们进一步突出到橱柜空间中。您必须确保它们在关闭时不会撞到柜门。
间隙规则： 您必须遵守两种样式的强制间距要求。适当的间距可以防止危险的热瓶颈。制造商通常建议在标准对流装置上方和下方留出 20 至 50 毫米的间隙。忽视这些规则会导致内部温度飙升。高热量会导致电容器过早失效。在最终确定 CAD 图纸之前，请务必查阅具体数据表以了解间隙限制。
热量仍然是电子元件的终极敌人。您必须有效地管理它以确保长寿。
对流动力学： 精心设计的 DIN 导轨电源 利用自然垂直对流。热量通过内部冷却烟囱向上上升。这种垂直气流自然冷却内部组件。直立方向完美地帮助了这种烟囱效应。该设计本质上促进了更好的被动冷却，无需外部辅助。
传导和强制空气： 封闭装置通常严重依赖传导。它们将热量直接传递到冷金属背板。有时，高功率封闭式设备需要内置直流冷却风扇。风扇将移动部件引入您的系统。移动部件最终会失效。随着时间的推移，灰尘会堵塞风扇轴承。您必须使用风扇来维持重负载下的工作温度，但它们会带来新的维护风险。
机械应力在恶劣环境中发挥着巨大作用。您必须计划身体运动。
仔细比较高振动环境中的安装稳定性。想想重型冲压机械或海上船舶应用。牢固地用螺栓固定的封闭式单元通常会超出标准弹簧夹的范围。四个坚固的钢螺丝不会轻易松动。它们可以承受剧烈的重力。如果您在这些设置中选择模块化方法，您可能需要指定坚固的金属导轨支架。廉价的塑料夹子在极端的机械冲击下可能会折断。
狠抓行业合规。熟悉 UL508、UL61010-1 和 UL62368-1 标准要求。两种外形尺寸均提供完全兼容的型号。您必须验证您的目标市场区域所需的特定安全认证。
有时，传统的底盘安装最具战略意义。让我们检查一个特定的行业标准来了解原因。
战略契合： 这些装置被证明是成本敏感的大批量 OEM 设备的理想选择。工程师通常将电源直接集成到机器底盘本身中。他们完全跳过标准化、独立的控制面板。这种直接机器安装节省了宝贵的空间。它无需外部电气箱。您经常在 3D 打印机、数控铣床和自动售货机中看到这种情况。

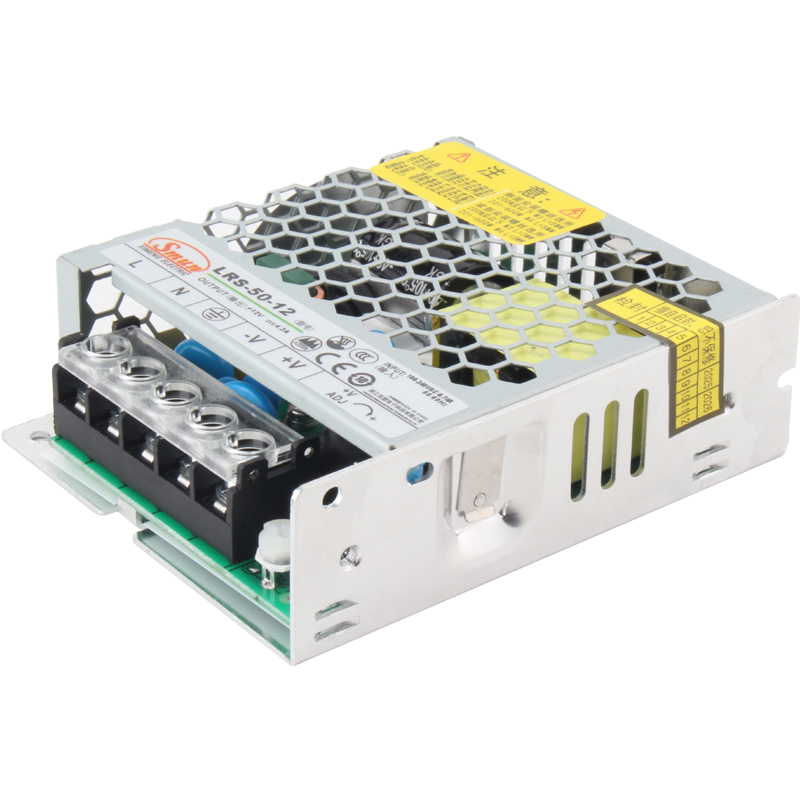

关键词聚焦： 必须分析 LRS封闭式电源 系列。它是绝对标准的行业基准。它可靠地提供低调、经济的电力。全球工程师都信赖该系列产品可用于执行一般自动化任务。
优点： 您可以获得极具竞争力的每瓦性价比。您还可以从极其低调的风格中受益。许多型号的厚度不到 30 毫米。这种 1U 外形尺寸对于狭窄的垂直空间有很大帮助。您可以轻松地将它们隐藏在交互式显示屏后面。您可以将它们塞进传统模块无法安装的浅操作面板内。
局限性： 您会发现它们在现场更换速度要慢得多。维护技术人员必须在狭窄的空间中手动卸下安装螺钉。它们还提供较少的与标准工业控制回路的本机集成。它们缺乏轨道安装同类产品的模块化桥接功能。您无法将它们以菊花链方式干净地连接起来。
我们必须分析您的选择随着时间的推移所产生的财务影响。不要只看最初的采购订单。查看操作生命周期。
前期硬件成本： 我们必须坦白地承认最初的定价现实。封闭式设备在硬件层面上通常便宜 20% 到 40%。这种巨大的价格差距使它们极具吸引力。严格的预算项目通常默认为这种风格。当您制造一万台机器时，每台节省 20 美元对于利润非常重要。
停机时间和更换： 您需要计算 MTTR（平均修复时间）。更换螺栓固定的封闭式 PSU 需要大量时间。您必须完全关闭机器。技术人员必须安全地拧开底盘。他们必须小心地重新接线端子块。更换导轨安装单元只需几分钟。您只需松开损坏的单元即可。你重新剪辑新的。一些高级导轨装置甚至配备可插拔接线端子。您可以立即转移可插拔块，而无需接触裸线。这种速度可以节省数百美元的工厂停机时间。
可扩展性： 轨道设置可以非常轻松地实现未来的扩展。您可以稍后无缝添加冗余模块。您可以将 DC UPS 备用电池连接到完全相同的导轨上。这种灵活性可以保证您的橱柜设计面向未来。螺栓固定装置将您锁定在严格的物理足迹中。如果以后需要更多电力，则必须钻新孔。
使用明确的标准做出最终选择。我们构建了一个实用的细分来指导您。
在以下情况下选择 DIN 导轨：
在以下情况下选择封闭式（底盘安装）：
安装方式比较总结
| 评估标准 | 导轨安装方法 | 底盘安装方法 |
|---|---|---|
| 安装速度 | 非常快（免工具卡扣） | 慢（需要钻孔/拧紧） |
| 前期成本 | 初始投资较高 | 较低（高度经济） |
| 空间概况 | 占地面积窄，深度高 | 占地面积宽、深度低 |
| 振动耐受性 | 中等（需要金属夹以实现高冲击） | 优秀（直接用螺栓固定在金属底盘上） |
| 热管理 | 优秀的自然垂直对流 | 依靠背板传导或内置风扇 |
| 系统模块化 | 高（易于扩展） | 低（固定物理足迹） |
让我们回顾一下购买前验证身体健康的步骤。严格遵守这些以避免代价高昂的组装错误。
这两种风格之间的选择从根本上来说仍然是机械架构的选择。它代表您的生命周期策略，而不仅仅是电力输送。两种类型均可提供稳定的电压。但是，它们以不同的方式集成到您的工作流程中。您正在设计一个物理生态系统。紧凑的布局可以节省组装和未来维护的时间。
我们提醒工程师仔细验证热降额曲线。在最终采购之前，请务必检查物理尺寸限制。如果忽视热量，热量会损坏您的电气元件。确保您的橱柜为您选择的风格提供足够的呼吸空间。请勿将装置包装得太紧。
我们提示买家仔细查看具体的数据表参数。索取样品装置以在原型机柜内进行物理适配测试。请咨询您的技术销售团队，了解准确的批量报价和交货时间信息。根据可靠的工程数据做出选择，而不仅仅是行业习惯。
答：是的，您可以使用售后安装支架来调整它们。然而，这种方法增加了额外的成本并增加了单元的物理深度。与专为导轨安装设计的本机单元相比，它还可能对散热产生负面影响。我们建议尽可能购买本地设备。
答：通常情况下，不会。大多数工业模型都是专门为无风扇自然对流冷却而设计的。该设计通过消除移动部件，极大地提高了平均故障间隔时间 (MTBF)。风扇在多尘的工业环境中经常发生故障，因此避免它们可以提高可靠性。
答：是的，只要它们符合您所在特定地区所需的安全认证，它们就是完全安全的。您必须为它们安装适当的端子保护盖，以防止意外接触带电电线。标准导轨单元通常在设计上遮盖这些端子，因此封闭单元在安装过程中需要更多地注意触摸安全。
