开关电源的输出电压有多少变换?

浏览数量:0     作者:本站编辑     发布时间: 2021-09-14      来源:本站

开关电源输出电压有三种工作方式:直流输出电压方式、平均输出电压方式、幅值输出电压方式。第一种多用于DC/AC逆变电源,或DC/DC电压转换;后两者多用于开关稳压电源。接下来将介绍两种开关电源输出电压变换。


以下是内容:

直流/直流转换

交直流转换


直流/直流转换

开关电源中的DC/DC转换是将固定的直流电压变换为可变的直流电压,也称为直流斩波器。斩波器有两种工作模式,一种是脉宽调制方式Ts不变,改变TON(一般),另一种是调频方式,ton不变,改变Ts(易产生干扰)。其电路可分为以下几类:

降压电路——降压斩波器,其输出平均电压U0小于输入电压Ui,极性相同。

升压电路——升压斩波器,输出平均电压U0大于输入电压Ui,极性相同。

Cuk电路——降压或升压斩波器,其输出平均电压U0大于或小于输入电压Ui,极性相反,电容传输。

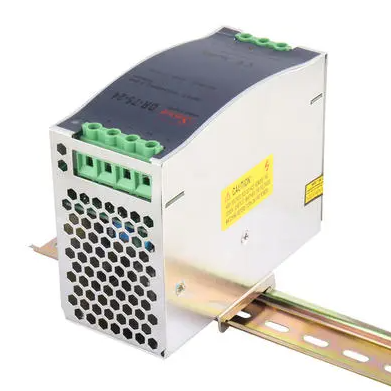

开关电源

交直流转换

开关电源中的AC/DC转换可以将交流转换为直流,并且潮流可以是双向的。从源到负载的功率流称为“整流”,从负载返回源的功率流称为“有源逆变器”。AC/DC转换器的输入交流为50/60Hz,由于必须经过整流滤波,所以需要一个比较大的滤波电容。同时,由于安全标准和EMC指令的限制,AC输入端必须增加EMC滤波,使用符合安全标准的元件,从而限制了AC/DC电源体积的小型化。另外,由于内部高频、高压、大电流的开关动作,使得EMC问题的解决更加困难。这也对内部高密度安装电路设计提出了很高的要求。同理,高压大电流开关增加了电源的工作损耗,限制了AC/DC转换器模块化的进程。因此,必须采用供电系统优化设计方法,使其工作效率达到一定的满意程度。


AC/DC转换器按电路的接线方式可分为半波电路、全波电路。电源的相数可分为单相、三相、多相。根据电路,工作象限可分为一象限、二象限、三象限、四象限。


DC/DC转换和AC/DC转换是开关电源中必不可少的工具。生产符合标准的开关电源,确保用电安全和市场健康发展,是每个厂家的责任。浙江西盟电子科技有限公司在出厂前对连接用的软线进行了多次测试,质量合格率有保证。如果您从事开关电源业务,可以考虑我们的高性价比产品。
