开关电源是如何分类的?

浏览数量:0     作者:本站编辑     发布时间: 2021-09-30      来源:本站

按开关管与负载的连接方式分类,开关电源可分为串联、并联和变压器耦合(并联)三种类型。以下是这些不同类型的详细信息。


以下是内容:

系列型

并联型

脉冲变压器耦合(并联)型


系列型

开关电源的基本形式是串联开关电源,其特点是开关稳压器与负载串联。因此,开关管和续流二极管的耐压要求较低。且开关管内的滤波电容通断为电流,故滤波性能好,输出电压纹波系数小。并且其对储能电感磁芯截面积的要求也较小。但它也有缺点:输出直流电压与电网电压之间没有隔离变压器。而如果开关管内部短路,整个输入电压直接加到负载上,会造成负载过压或过流,损坏元器件。因此,输出侧一般需要加一个稳压器来保护。

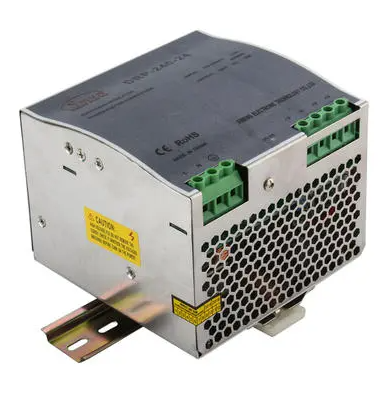

开关电源

并联型

并联型开关稳压器的基本电路与串联电路相同,因为开关管与负载并联,称为并联型。此外,二极管通常称为脉冲整流器。当开关管饱和导通时,输入电压加到储能电感两端。此时,电感中的电流线性上升,二极管反向偏置截止,电感储存能量,负载所需的电流由前段时间充在电容上的电压提供。

当开关电源开关管截止时,VD导通,通过电感的电流线性下降,感应电压左负右正,输入电压与电感上的感应电压有极性串联,电源输入电压与电感释放同时为负载提供电流并为电容器充电。

同样,当达到动态平衡时,电感在开关管饱和时增加电流,在开关管截止时减小电流,即电感上的能量保持恒定。


脉冲变压器耦合(并联)型

变压器耦合开关电源的开关器件可以是双极晶体管或场效应管。这里脉冲变压器的初级绕组起到储能电感的作用,脉冲变压器通过电感耦合传递能量,使输入侧和稳压输出侧相互隔离,实现外壳(底板)不带电,并且可以方便地获得各种直流电压,给生产和维修带来了方便,因此,彩电大多采用变压器耦合开关电源。


开关电源转换效率高是一大优点,而且由于频率高,所以使用体积小、重量轻的变压器。因此,开关电源的尺寸会比线性电源小,重量会相对轻一些。此时,浙江希盟电子科技有限公司可以保证客户的需求和质量。
