DC-DC转换器的结构是怎样的？

直流-直流转换器 具有优良的性能。在本文中，我们将讨论DC-DC转换器的结构和控制模块 直流-直流转换器.

以下是内容列表：

• 其结构是怎样的 直流-直流转换器?

• 控制模块是什么 直流-直流转换器?

DC-DC转换器的结构是怎样的？

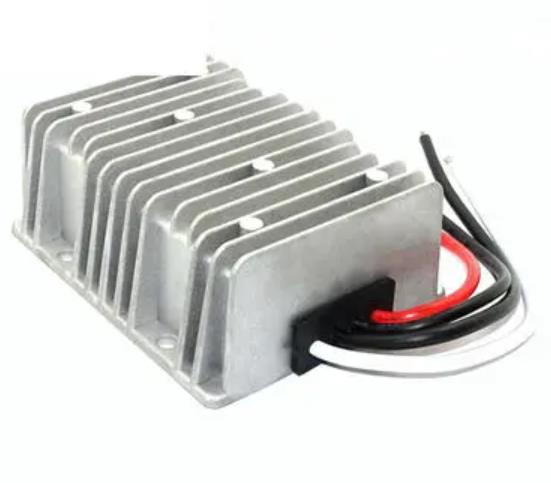

该系统的 直流-直流转换器 由主电路、驱动板、控制板三部分组成。

主电路：又称电源模块，是整个DC-DC的主体。输入电压需要经过DC-DC电路才能在输出侧得到所需的输出电压。原边开关电路，将输入电流调制成方波，是依靠控制器调制出特定占空比的PWM波的过程，用于驱动四个开关管按照一定的规律开通和关断。设置顺序和时间，从而实现当前的反转过程。初级输入电压可通过占空比调节，占空比增大时输出电压增大，占空比减小时输出电压减小。

驱动模块：对于控制芯片输出的四路PWM驱动信号，并不直接驱动四路功率开关管。因此，一般情况下，开关电源需要配套驱动电路来驱动功率开关管。驱动电路的类型有很多种，主要有以下三种：

直耦式：控制芯片通过两个晶体管组成的放大电路输出各路PWM驱动信号，驱动功率开关管。这种方法无法实现控制部分与主电路的隔离。

脉冲变压器耦合驱动电路：该电路是在直接耦合式的基础上加上脉冲变压器，实现控制电路与主电路的隔离。

驱动芯片驱动电路：为了更方便地驱动功率开关管，很多公司都开发了驱动芯片，可以输出更大的功率来驱动开关管，而且随着芯片小型化的发展，现在驱动芯片的尺寸已经很小，各种封装形式。

DC-DC转换器的控制模块是什么？

控制模块：主电路反馈主要有三种控制方式：电压控制方式、峰值电流控制方式、平均电流控制方式。

电压控制模式：属于电压反馈，利用输出电压进行校正，是单环反馈模式，对输出电压采样，与输入参考电压比较，得到的输出信号与锯齿波电压比较，输出PWM波信号。

峰值电流控制方式：峰值电流控制方式和电压控制方式的区别在于，峰值电流控制方式，那一路锯齿波的电压控制方式，转换成电感的瞬态电流叠加一个小锯齿波。

平均电流控制方式：属于双环控制方式，以电压环的输出信号作为参考电流与电感电流的反馈信号进行比较。误差放大器被设置为对输入电流的一些高频分量进行平均。然后将输出平均电流与芯片产生的锯齿波进行比较，输出合适的 PWM 波形。

的结构 直流-直流转换器 是复杂而精确的。从事电源和传感器研发十多年。我们始终坚持“客户至上、品牌第一、科技改善生活”的宗旨和“品质、诚信、最好的服务、最新的技术”的承诺，致力于全心服务，提供优质产品，满足多元化客户的需求，满足多元化的市场需求。如果您有相关需求，欢迎访问我们的官方网站： https://www.smunchina.com。以供咨询和理解。非常感谢您的支持。
