开关电源由哪些部件组成？

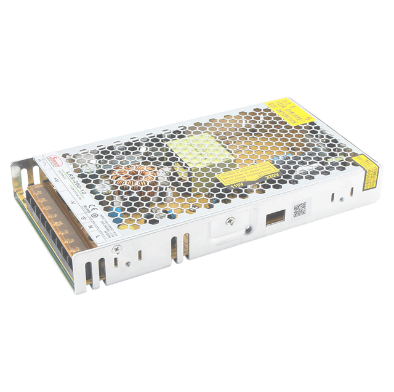

开关电源 多用于自动化设备中作为PLC、现场数字量、仪器仪表的电源。其外观结构分为两种：一种是普通开关电源，安装时采用螺丝固定，拆卸和更换不太方便。另一种就是我们所说的轨式开关电源。外壳设计有35mm导轨卡扣，可以像接触器、继电器、端子等直接卡在柜内35mm导轨上。拆卸、更换非常方便、快捷。 DR-Din导轨电源也是开关电源的一种。下面我们来详细介绍一下开关电源有哪些组成部分。

以下是内容列表：

• 电解电容

• 热敏电阻

• 开关电源变压器

• 开关电源电路

电解电容

蒸发的电解液从电解电容器的密封部分泄漏。这种现象会随着温度的升高而加速。一般认为，温度每升高10℃，泄漏率就会增加至两倍。因此，可以说电解电容决定了整机的寿命。 开关电源 设备。

热敏电阻

热敏电阻作为浪涌电流保护电路的组成部分，用于小容量（不大于70W）的电源中。当 开关电源 接通后，电流达到最大值，热敏电阻的阻值随着温度的升高而减小。通常温度会升至70～90℃。虽然热敏电阻采用耐热材料制成，但热疲劳仍然会影响开关电源的寿命。

开关电源变压器

这 开关电源 变压器和开关管共同构成自激（或其他）间歇振荡器，从而将输入直流电压调制成高频脉冲电压。在反激电路中，当开关管导通时，变压器将电能转化为磁场能并储存起来，当开关管关断时释放。在正激电路中，当开关管导通时，输入电压直接供给负载，能量储存在储能电感中。当开关关断时，储能电感将继续流向负载。

开关电源电路

一方面，控制电路 开关电源从输出端采样，与设定值比较，然后控制变频器改变脉冲宽度或脉冲频率，以稳定输出。另一方面，根据测试电路提供的数据，识别保护电路，为电源的各种保护措施提供控制电路。开关电源的检测电路提供保护电路中的各种工作参数和各种仪表数据。

DR-Din 导轨电源的组件也与 开关电源，您可以在选择之前进行比较。 浙江西盟电子科技有限公司 是一家高新技术企业，拥有丰富的生产经验，您可以考虑购买我们的产品。
