XDDR-20/DRDN-20 20A 导轨式冗余模块 12V/24V/48V 支持 1+1 和 N+1 冗余系统

XDDR-20/DRDN-20 是一款高度可靠、紧凑的 20A DIN 导轨冗余模块，专门设计用于最大限度地提高关键电源系统的可用性和运行稳定性。该模块专为必须不间断供电的关键任务应用而设计，可为主系统提供无缝的备用电源转换。通过支持 1+1 和 N+1 冗余架构，可有效降低要求严苛的工业、电信和数据中心环境中的停机风险，即使在意外电源故障期间也能确保连续运行。对于采购团队和系统工程师来说，该模块是防止代价高昂的运营中断的重要保障。

核心特性和技术规格

• 额定电流和容量： 额定电流为 20A，在标准工作条件下支持高达 20 安培的连续稳定供电。这种强大的容量可确保连接的工业负载获得稳定的电力，而不会随着时间的推移而降低。

• 先进的冗余机制： 采用高效的1+1和N+1冗余架构，允许多个XDDR-20/DRDN-20模块无缝并联。如果主电源出现故障，剩余的冗余单元会立即自动进行补偿。这保证了关键负载的零中断，使其成为需要卓越容错能力的系统中扩展冗余的理想选择。

• 输入/输出兼容性： 具有宽输入电压范围（通常为40-60V DC），与12V、24V和48V DC系统完全兼容。这种多功能性使工程师能够将该模块与不同的电源集成，例如服务器 PSU 和电信整流器，从而简化不同项目的采购并降低库存复杂性。

全面的保护和热管理

为了保护敏感的下游设备并降低长期维护成本，该模块配备了全面的电子防护装置：

• 过流保护（OCP）： 主动限制电流至20A，有效防止意外短路或严重过载情况造成的系统损坏。

• 过压/欠压保护 (OVP/UVP)： 如果电压超过或低于安全操作阈值，则自动关闭输出，从而将负载与潜在的破坏性电源浪涌或电压骤降隔离。

• 短路保护（SCP）： 发生短路故障时立即断开负载，故障排除后自动恢复功能，大大减少人工复位干预。

• 工业级热管理： 集成温度传感器和优化的散热片可防止过热。这确保了在-40°C至+75°C的极端环境温度下稳定、连续运行（极端温度下适当降额），使其非常适合恶劣的工业环境。

物理设计和可用性

XDDR-20/DRDN-20 优先考虑安装团队的集成简易性、空间优化和简单维护：

• 紧凑的外形： 该模块的超紧凑尺寸仅为 100 毫米（宽）× 60 毫米（深）× 25 毫米（高），可在空间有限的密集控制柜、机柜或服务器机架中实现节省空间的安装。

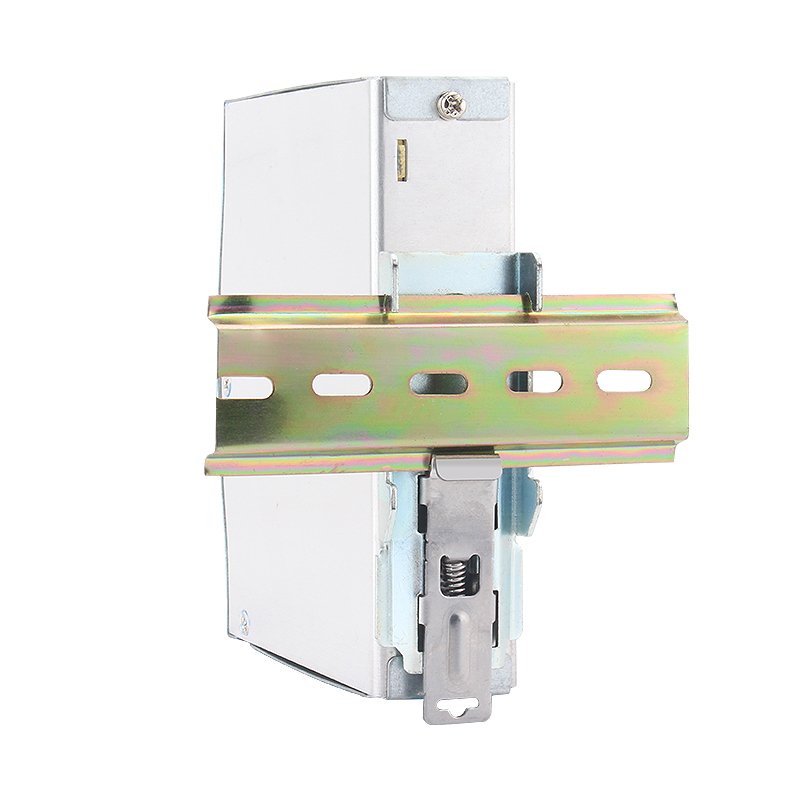

• 免工具 DIN 导轨安装： 专门设计为 DIN 导轨型模块，具有方便的滑入式安装机制。这种免工具安装可显着减少大规模部署期间的设置时间和人工成本。

• 清晰的状态监控： 配备直观的 LED 指示灯，可提供有关电源状态、冗余模式（主用/备用）和故障警报（例如过压或过载）的即时视觉反馈。这使得维护人员能够快速诊断系统运行状况并最大限度地减少故障排除时间。

典型应用

该冗余模块是电源可靠性直接影响安全性、生产力和盈利能力的环境的最佳选择：

• 数据中心和 IT 基础设施： 保护关键服务器、网络交换机和大容量存储系统免受灾难性电源故障的影响，确保连续的数据访问。

• 电信： 支持对正常运行时间要求较高的站点中的远程基站、核心路由器和通信设备，保持网络完整性。

• 工业自动化： 保护制造工厂中的可编程逻辑控制器 (PLC)、CNC 加工中心和自动化机器人免遭代价高昂的生产停顿。

• 医疗设备和医疗保健： 确保为生命攸关的医疗设备（包括成像机和手术工具）提供持续、稳定的电力传输，在这些设备中，电源中断是不可接受的。
