S-25
SMUN
8504401400
特征：
通用全范围交流输入
内置EMI滤波器，纹波小
保护：短路/过载/过压
通过自然空气对流冷却
100%满载老化测试
2年保修
规格：
| 模型 | S-25-5 | S-25-12 | S-25-15 | S-25-24 | S-25-48 | |
| 输出 | 直流电压 | 5V | 12V | 15V | 24V | 48V |
| 额定电流 | 5A | 2.1A | 1.7A | 1.1A | 0.52A | |
| 电流范围 | 0-5A | 0-2.1A | 0-1.7A | 0-1.1A | 0-0.52A | |
| 额定功率 | 25W | 25.2W | 25.5W | 26.4W | 25W | |
| 纹波&噪声 | 50mVp-p | 50mVp-p | 80mVp-p | 100mVp-p | 100mVp-p | |
| 耐电压 | ±1.0% | ±1.0% | ±1.0％ | ±1.0% | ±1.0% | |
| 线路调节 | ±0.5% | ±0.5% | ±0.5％ | ±0.5% | ±0.5% | |
| 负载调整率 | ±0.5% | ±0.5% | ±0.5％ | ±0.5% | ±0.5% | |
| 设置、上升时间 | 200毫秒,100毫秒 | |||||
| 保持时间（典型值） | 30ms/230VAC | |||||
| 输入 | 电压范围 | 85~264VAC 或 120~373VDC | ||||
| 频率 | 47～63赫兹 | |||||
| 效率 | 75% | 80% | 82% | 82% | 82% | |
| 交流电流 | 0.25A/230V | |||||
| 浪涌电流 | 冷启动：65A/230V | |||||
| 漏电流 | <2mA/240VAC | |||||
| 保护 | 超载 | 额定输出功率115%~135%启动过载保护 | ||||
| 保护类型：打嗝模式，故障排除后自动恢复 | ||||||
| 过电压 | 5.75-6.75V | 13.8V-16.2V | 17.25-2.025V | 28.4-32.4V | 55.2-64.8V | |
| 保护类型：关断输出电压，齐纳二极管钳位 | ||||||

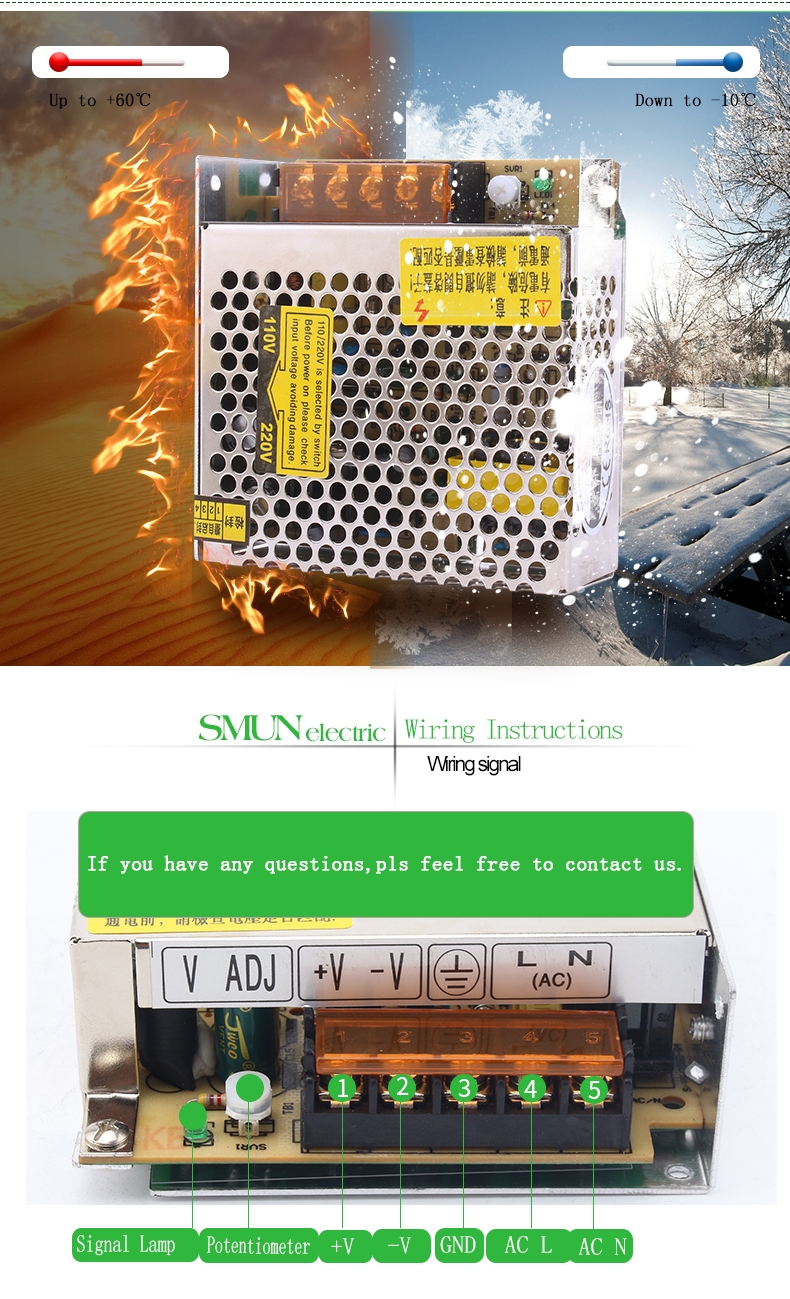

| 环境 | 工作温度 | -10℃～+60℃ | ||||
| 工作湿度 | 20-90%RH | |||||
| 储存温度、湿度 | -20~+85℃，20%-90%RH | |||||
| 温度系数 | ±0.03%℃(0-50℃) | |||||
| 振动 | 10～500Hz，5G 12min./1cycle，周期72min。每个沿 X、Y、Z 轴 | |||||
| 安全 & EMC | 安全标准 | 符合：CE和GB4943.1 EN 60950.1安全标准 | ||||
| 耐电压 | I/PO/P:1.5KVAC I/P-FG:1.5KVAC 输出-PG：0.5KVAC | |||||
| 隔离电阻 | I/PO/P、I/P-FG、O/P-FG：100M欧姆/500VDC/25℃/70%RH | |||||
| 电磁兼容发射 | EN61000-3-2:2014/EN61000-3-3:2013 | |||||
| EMC 抗扰度 | EN 55032:2015/EN55035:2017/60950-1 | |||||
| 其他的 | 平均无故障时间 | ≥720.6K小时MIL-HDBK-217F(25℃) | ||||

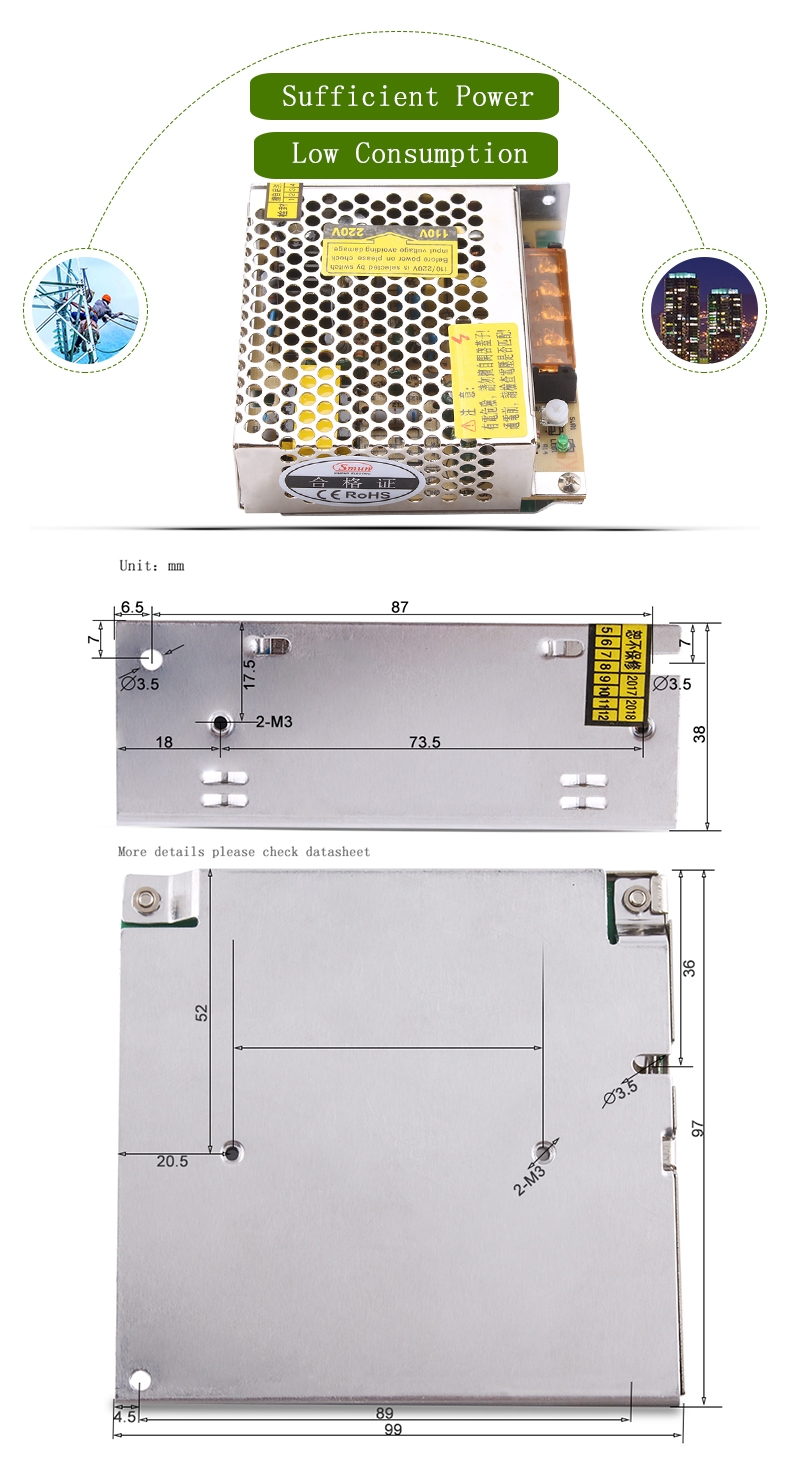

| 尺寸 | 长99*宽97*高35mm | |||||
| 包装 | 0.25公斤 | |||||
| 笔记 | 1、所有参数中未特别提及的参数均在230VAC输入、额定负载、环境温度25℃下测得。 2. 纹波和噪声是在 20MHz 带宽下使用 12' 双绞线测量的，并端接 0.1uf 和 47uf 并联电容器。 3. 容差：包括设置容差、线路调整率和负载调整率。 4. 低输入电压下需要降额输出。详情请参阅降额曲线。 5.电源应被视为系统中组件的一部分。所有EMC测试均将测试样品在厚度1mm、长360mm*宽360mm的金属铁板上进行测试。 | |||||
