S-400
SMUN
8504401400
特征：
交流输入范围可通过开关选择
内置EMI滤波器，纹波小
保护：短路/过载/过压/过温
风扇冷却
100%满载老化测试
2年保修
规格：
| 模型 | S-400-5 | S-400-12 | S-400-24 | S-400-48 | S-400-60 | |
| 输出 | 直流电压 | 5V | 12V | 24V | 48V | 60V |
| 额定电流 | 60A | 33.4A | 16.7A | 8.4A | 6.7A | |
| 电流范围 | 0-60A | 0-33.4A | 0-16.7A | 0-8.4A | 0-6.7A | |
| 额定功率 | 300W | 400.8W | 400.8W | 403.2W | 402W | |
| 纹波&噪声 | 180mVp-p | 180mVp-p | 200mVp-p | 200mVp-p | 240mVp-p | |
| 电压调节范围 | 4.5-5.5V | 10.8-13.2V | 21.6-26.4V | 43.2-52.8V | 54-66V | |
| 耐电压 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| 线路调节 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 负载调整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 设置、上升时间 | 1000毫秒,50毫秒 | |||||
| 保持时间（典型值） | 20ms/230VAC | |||||
| 输入 | 电压范围 | 85~132VAC/170~264VAC 通过开关 240~370VDC | ||||
| 频率 | 47～63赫兹 | |||||
| 效率 | 78% | 82% | 84% | 84% | 84% | |
| 交流电流 | 5.0A/115V 2.5A/230V | |||||
| 浪涌电流 | 冷启动：30A/115V 60A/230V | |||||
| 漏电流 | <3.5mA/240VAC | |||||
| 保护 | 超载 | 额定输出功率115%~135%启动过载保护 | ||||
| 保护类型：打嗝模式，故障排除后自动恢复 | ||||||
| 过电压 | 5.75-6.75V | 13.8-16.2V | 28.4-32.4V | 55.2-64.8V | 69-81V | |
| 保护类型：关断输出电压，齐纳二极管钳位 | ||||||

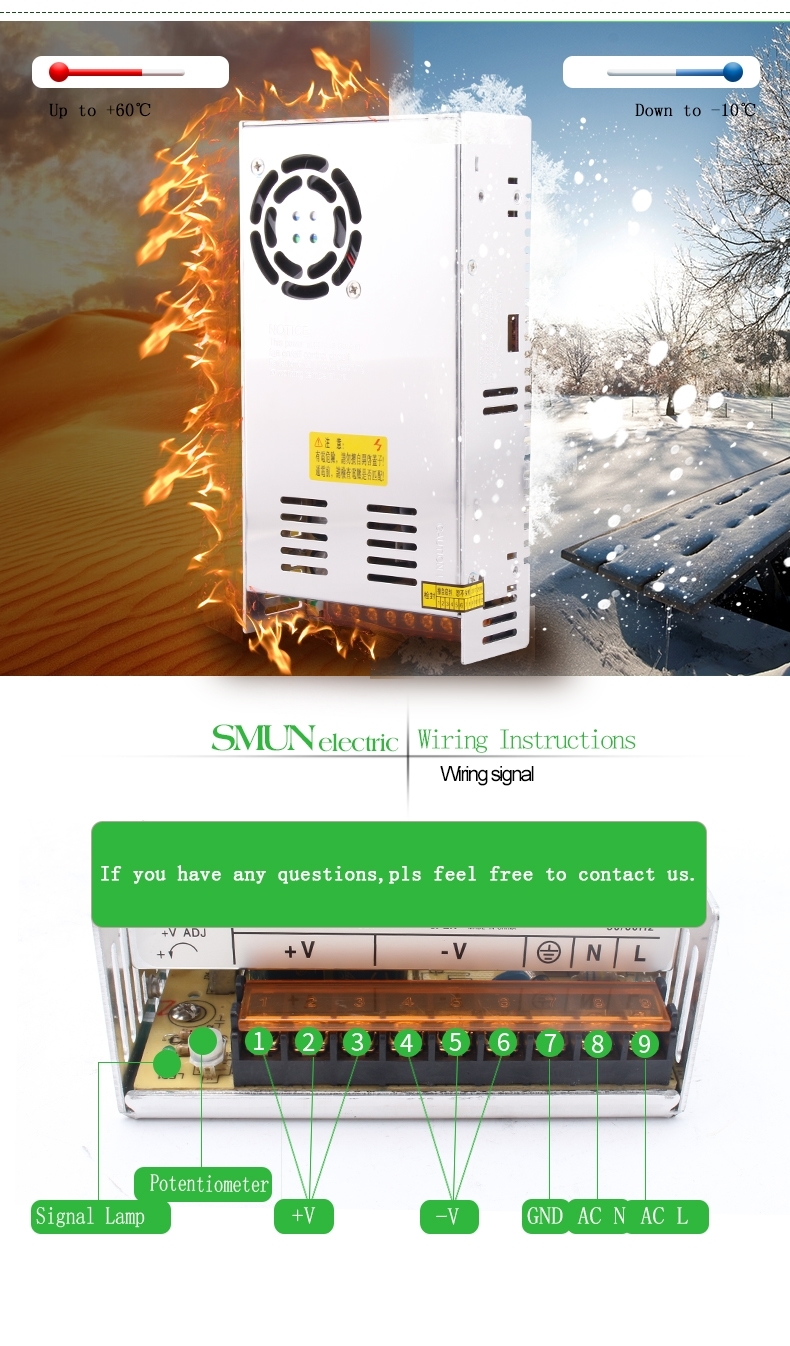

| 环境 | 工作温度 | -10℃～+60℃ | ||||
| 工作湿度 | 20-90%RH | |||||
| 储存温度、湿度 | -20~+85℃，20%-90%RH | |||||
| 温度系数 | ±0.03%℃(0-50℃) | |||||
| 振动 | 10～500Hz，5G 12min./1cycle，周期72min。每个沿 X、Y、Z 轴 | |||||
| 安全 & EMC | 安全标准 | 符合：CE和GB4943.1 EN 60950.1安全标准 | ||||
| 耐电压 | I/PO/P:1.5KVAC I/P-FG:1.5KVAC 输出-PG：0.5KVAC | |||||
| 隔离电阻 | I/PO/P、I/P-FG、O/P-FG：100M欧姆/500VDC/25℃/70%RH | |||||
| 电磁兼容发射 | EN61000-3-2:2014/EN61000-3-3:2013 | |||||
| EMC 抗扰度 | EN 55032:2015/EN55035:2017/60950-1 | |||||
| 其他的 | 平均无故障时间 | ≥720.6K小时MIL-HDBK-217F(25℃) | ||||

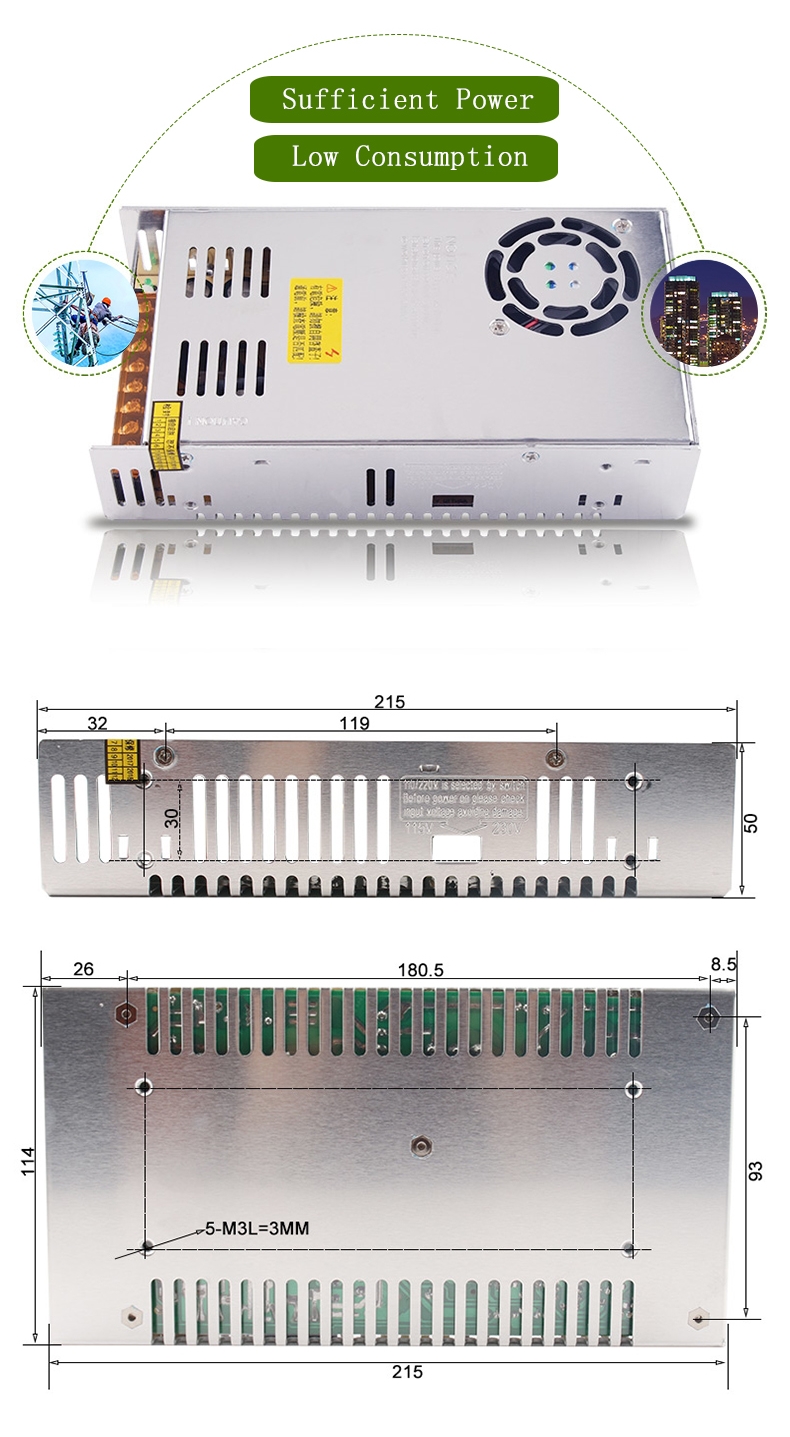

| 尺寸 | 长215*宽115*高50mm | |||||
| 包装 | 0.9公斤 | |||||
| 笔记 | 1、所有参数中未特别提及的参数均在230VAC输入、额定负载、环境温度25℃下测得。 2. 纹波和噪声是在 20MHz 带宽下使用 12' 双绞线测量的，并端接 0.1uf 和 47uf 并联电容器。 3. 容差：包括设置容差、线路调整率和负载调整率。 4、低输入电压下需要降额输出。详情请参阅降额曲线。 5.电源应被视为系统中组件的一部分。所有EMC测试均将测试样品在厚度为1mm、长度为360mm*宽度为360mm的金属铁板上进行测试。 | |||||
