描述：

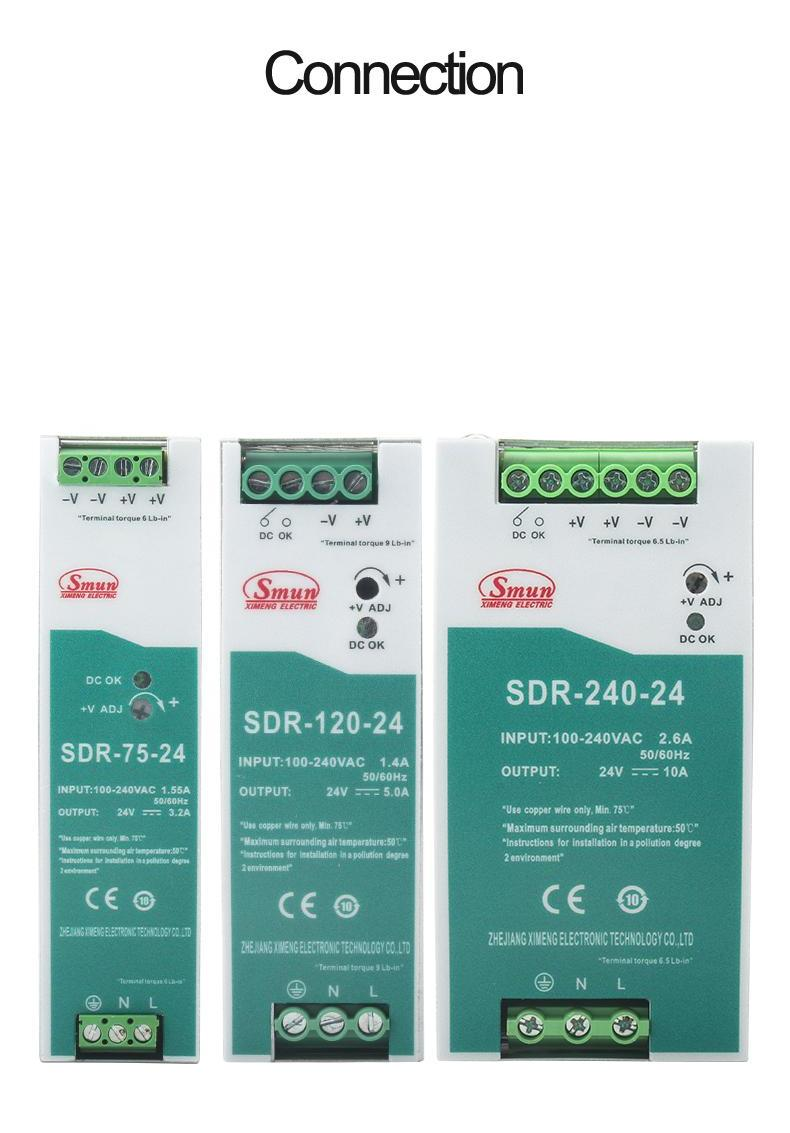

SDR系列是DIN导轨安装开关电源，广泛应用于工业控制、自动化设备、仪器仪表、通信设备和LED照明应用等。以下是其主要功能和规格的概述：
| 系列 | 功率(W) | 输入(交流) | 输出(直流) | 尺寸（毫米） | 保修期（年） |
| SDR-75 | 75 | 90-264 | 12,24,48 | 32X125.2X102 | 3 |
| SDR-120 | 120 | 12,24,48 | 40X125.2X113.5 | ||
| SDR-240 | 240 | 24,48 | 63X125.2X113.5 | ||
| SDR-480 | 480 | 24,48 | 85.5X125.2X128.5 |
宽范围输入电压：SDR系列设计有宽输入电压范围，通常覆盖85-264VAC或100-370VDC，使其能够在全球各种电气标准下稳定运行，从而增强其多功能性和灵活性。
高效率： SDR作为一种高能效电源，其转换效率通常达到80%以上，部分型号甚至更高。这不仅减少了能源消耗，还降低了运营成本和环境影响。
低空载功耗： 这些电源符合 ErP Lot 6 等标准，在空载或轻载时功耗极低，符合绿色节能要求。
全面的保护机制： 除了短路保护（SCP）、过压保护（OVP）和过载保护（OLP）等基本保护外，SDR-240还具有过温保护（OTP）功能，确保异常情况下自动切断输出，防止损坏。
国际认证： 这些产品通常通过多项国际安全认证，包括CE、TÜV等，确保全球市场应用的产品质量和安全。

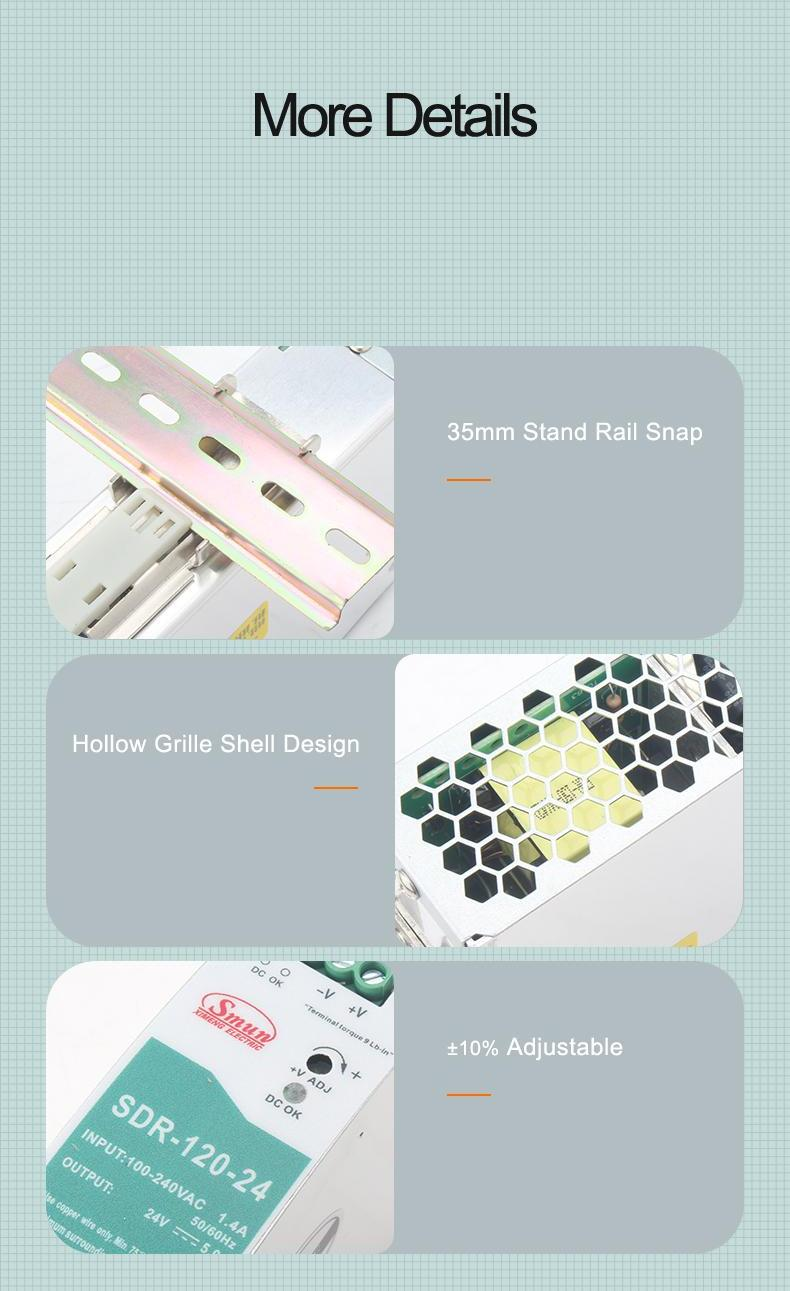

可调输出电压： 部分型号可能提供输出电压微调功能，允许用户根据具体需求调整电压输出，增加灵活性。
工业自动化： 为PLC控制、传感器、执行器和其他工业自动化设备提供稳定的直流电源。
安全与监控： 为闭路电视摄像机、门禁系统、报警系统和其他安全设备供电，确保 24/7 不间断运行。
LED照明： 适用于室内外LED照明系统，特别是需要恒压驱动的LED灯条和灯具。
电信设备： 为路由器、交换机、无线接入点和其他电信基础设施供电，确保数据传输的稳定性。
仪器仪表及控制系统： 用于各种测量仪器、自动化控制系统，为控制器、显示器等提供电源。
医疗设备： 虽然并非所有 SDR-240 型号都适合医疗设备，但某些经过认证的型号可用于医疗仪器（例如监测设备和小型治疗设备）的辅助电源。
规格：
| 模型 | SDR-75-12 | SDR-75-24 | SDR-75-48 | |
| 输出 | 直流电压 | 12V | 24V | 48V |
| 当前范围 | 0-6.3A | 0-3.2A | 0-1.6a | |
| 额定功率 | 75.6W | 76.8W | 76.8W | |
| 波纹噪声（最大） | 100MVP-P | 120MVP-P | 150MVP-P | |
| 电压adj.range | 12-14V | 24-28V | 48-55V | |
| 电压公差 | ±1.0％ | ±1.0％ | ±1.0％ | |
| 线调节 | ±0.5％ | ±0.5％ | ±0.5％ | |
| 负载调节 | ±1.0％ | ±1.0％ | ±1.0％ | |
| 设置，上升时间 | 1500ms,60ms/230VAC 3000ms,60ms/115VAC(满载) | |||
| 抓住时间 | 80ms/230VAC 20ms/115VAC（满载） | |||
| 输入 | 电压范围 | 88 ~264VAC 124~370VDC[可通过连接AC/L(+),AC/N(-)进行直流输入操作] | ||
| 频率 | 47〜63Hz | |||
| 效率 | 88.5％ | 89％ | 90％ | |
| 交流电流 | 1.4A/115VAC 0.85A/230VAC | |||
| Inrush curent | 30A/115VAC 50A/230VAC | |||
| 泄漏电流 | <1mA / 240vac | |||
| 保护 | 超载 | 一般在110~150%额定输出功率下工作3秒以上后关闭输出电压，重新上电即可恢复 | ||
| 150~170%额定功率，恒流限流，3秒内自动恢复，3秒后关闭输出电压，重新上电恢复 | ||||
| 电压超过 | 14-17V | 29-33V | 56-65V | |
| 保护类型：关闭输出电压，重新上电恢复 | ||||
| 过温 | 关闭输出电压，温度下降后重新上电恢复 | |||
| 环境 | 工作温度 | -30〜 +70℃（请参阅Smun的DataSheet dear曲线） | ||
| 工作湿度 | 20〜95％rh非补充 | |||
| 存储温度。湿度 | -40〜 +85℃，10〜95％RH | |||
| 温度 | ±0.03％/℃（0〜50℃） | |||
| 振动 | 组件：10〜500Hz，2g 10min./1循环，60分钟。每个沿x，y，z轴；安装：合规性IEC60068-2-6 | |||
| 安全 | 安全标准 | UL508、TUV BS EN/EN62368-1、EAC TP TC 004、BSMI CNS14336-1 批准；（符合 BS EN/EN60204-1) | ||
| 承受电压 | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 隔离电阻 | i/po/p，i/p-fg，o/p-fg：> 100m ohms/500vdc/25℃/70％RH | |||
| EMC排放 | 符合 BS EN/EN55032(CISPR32)、BS EN/EN61000-3-2、EAC TP TC 020、CNS13438 A 级 | |||
| EMC免疫 | 符合BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2)，重工业级，标准A，EAC TP TC 020 | |||
| 其他的 | mtbf | 479.8k 小时 MIL-HDBK-217F(25℃) | ||
| 方面 | 32*125.2*102mm（长*宽*高） | |||
| 包装 | 0.51公斤； 28 件/15.3 公斤/1.22 立方英尺 | |||
| 笔记 | 1。在230VAC输入，额定负载和25°环境温度下测量所有未提及的参数。 2。涟漪和噪声在带宽20MHz的带宽下测量，使用12 “用0.1UF&47UF平行电容器终止的扭曲的对线。 3. 容差：包括设置容差、线路调整率和负载调整率。 4。电源被认为是将安装到最终设备中的组件。最终设备必须确认它仍然符合EMC指令。 5、安装间隙：满功率永久负载时，建议顶部40mm，底部20mm，左右5mm。如果相邻设备是热源，建议15mm间隙 6. 低输入电压下可能需要降额。请检查降额曲线以了解更多详细信息。 7.请与Smun客户服务联系以获取更多详细信息。 | |||
| 模型 | SDR-120-12 | SDR-120-24 | SDR-120-48 | |
| 输出 | 直流电压 | 12V | 24V | 48V |
| 当前范围 | 0-10A | 0-5A | 0-2.5A | |
| 额定功率 | 120W | 120W | 120W | |
| 波纹噪声（最大） | 100MVP-P | 120MVP-P | 150MVP-P | |
| 电压adj.range | 12-14V | 24-28V | 48-55V | |
| 电压公差 | ±1.0％ | ±1.0％ | ±1.0％ | |
| 线调节 | ±0.5％ | ±0.5％ | ±0.5％ | |
| 负载调节 | ±1.0％ | ±1.0％ | ±1.0％ | |
| 设置，上升时间 | 1500ms,60ms/230VAC 3000ms,60ms/115VAC(满载) | |||
| 抓住时间 | 20ms/230VAC 20ms/115VAC(满载) | |||
| 输入 | 电压范围 | 88 ~264VAC 124~370VDC[可通过连接AC/L(+),AC/N(-)进行直流输入操作] | ||
| 频率 | 47〜63Hz | |||
| 效率 | 85％ | 88％ | 90％ | |
| 交流电流 | 1.4A/115VAC 0.85A/230VAC | |||
| Inrush curent | 30A/115VAC 50A/230VAC | |||
| 泄漏电流 | <1mA / 240vac | |||
| 保护 | 超载 | 一般在110~150%额定输出功率下工作3秒以上后关闭输出电压，重新上电即可恢复 | ||
| 150~170%额定功率，恒流限流，3秒内自动恢复，3秒后关闭输出电压，重新上电恢复 | ||||
| 电压超过 | 14-17V | 29-33V | 56-65V | |
| 保护类型：关闭输出电压，重新上电恢复 | ||||
| 过温 | 关闭输出电压，温度下降后重新上电恢复 | |||
| 环境 | 工作温度 | -30〜 +70℃（请参阅Smun的DataSheet dear曲线） | ||
| 工作湿度 | 20〜95％rh非补充 | |||
| 存储温度。湿度 | -40〜 +85℃，10〜95％RH | |||
| 温度 | ±0.03％/℃（0〜50℃） | |||
| 振动 | 组件：10〜500Hz，2g 10min./1循环，60分钟。每个沿x，y，z轴；安装：合规性IEC60068-2-6 | |||
| 安全 | 安全标准 | UL508、TUV BS EN/EN62368-1、EAC TP TC 004、BSMI CNS14336-1 批准；（符合 BS EN/EN60204-1) | ||
| 承受电压 | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 隔离电阻 | i/po/p，i/p-fg，o/p-fg：> 100m ohms/500vdc/25℃/70％RH | |||
| EMC排放 | 符合 BS EN/EN55032(CISPR32)、BS EN/EN61000-3-2、EAC TP TC 020、CNS13438 A 级 | |||
| EMC免疫 | 符合BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2)，重工业级，标准A，EAC TP TC 020 | |||
| 其他的 | mtbf | 292.1千小时 MIL-HDBK-217F(25℃) | ||
| 方面 | 40*125.2*113.5mm（长*宽*高） | |||
| 包装 | 0.67公斤； 28 件/15.3 公斤/1.22 立方英尺 | |||
| 笔记 | 1。在230VAC输入，额定负载和25°环境温度下测量所有未提及的参数。 2。涟漪和噪声在带宽20MHz的带宽下测量，使用12 “用0.1UF&47UF平行电容器终止的扭曲的对线。 3. 容差：包括设置容差、线路调整率和负载调整率。 4。电源被认为是将安装到最终设备中的组件。最终设备必须确认它仍然符合EMC指令。 5、安装间隙：满功率永久负载时，建议顶部40mm，底部20mm，左右5mm。如果相邻设备是热源，建议15mm间隙 6. 低输入电压下可能需要降额。请检查降额曲线以了解更多详细信息。 7.请与Smun客户服务联系以获取更多详细信息。 | |||
| 模型 | SDR-240-12 | SDR-240-24 | SDR-240-48 | |
| 输出 | 直流电压 | 12V | 24V | 48V |
| 当前范围 | 0-20a | 0-10A | 0-5A | |
| 额定功率 | 240W | 240W | 240W | |
| 波纹噪声（最大） | 100MVP-P | 120MVP-P | 150MVP-P | |
| 电压adj.range | 12-14V | 24-28V | 48-55V | |
| 电压公差 | ±1.0％ | ±1.0％ | ±1.0％ | |
| 线调节 | ±0.5％ | ±0.5％ | ±0.5％ | |
| 负载调节 | ±1.0％ | ±1.0％ | ±1.0％ | |
| 设置，上升时间 | 1500ms,60ms/230VAC 3000ms,60ms/115VAC(满载) | |||
| 抓住时间 | 20ms/230VAC 20ms/115VAC(满载) | |||
| 输入 | 电压范围 | 88 ~264VAC 124~370VDC[可通过连接AC/L(+),AC/N(-)进行直流输入操作] | ||
| 频率 | 47〜63Hz | |||
| 效率 | 85％ | 88％ | 90％ | |
| 交流电流 | 1.4A/115VAC 0.85A/230VAC | |||
| Inrush curent | 30A/115VAC 50A/230VAC | |||
| 泄漏电流 | <1mA / 240vac | |||
| 保护 | 超载 | 一般在110~150%额定输出功率下工作3秒以上后关闭输出电压，重新上电即可恢复 | ||
| 150~170%额定功率，恒流限流，3秒内自动恢复，3秒后关闭输出电压，重新上电恢复 | ||||
| 电压超过 | 14-17V | 29-33V | 56-65V | |
| 保护类型：关闭输出电压，重新上电恢复 | ||||
| 过温 | 关闭输出电压，温度下降后重新上电恢复 | |||
| 环境 | 工作温度 | -30〜 +70℃（请参阅Smun的DataSheet dear曲线） | ||
| 工作湿度 | 20〜95％rh非补充 | |||
| 存储温度。湿度 | -40〜 +85℃，10〜95％RH | |||
| 温度 | ±0.03％/℃（0〜50℃） | |||
| 振动 | 组件：10〜500Hz，2g 10min./1循环，60分钟。每个沿x，y，z轴；安装：合规性IEC60068-2-6 | |||
| 安全 | 安全标准 | UL508、TUV BS EN/EN62368-1、EAC TP TC 004、BSMI CNS14336-1 批准；（符合 BS EN/EN60204-1) | ||
| 承受电压 | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 隔离电阻 | i/po/p，i/p-fg，o/p-fg：> 100m ohms/500vdc/25℃/70％RH | |||
| EMC排放 | 符合 BS EN/EN55032(CISPR32)、BS EN/EN61000-3-2、EAC TP TC 020、CNS13438 A 级 | |||
| EMC免疫 | 符合BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2)，重工业级，标准A，EAC TP TC 020 | |||
| 其他的 | mtbf | 292.1千小时 MIL-HDBK-217F(25℃) | ||
| 方面 | 63*125.2*113.5mm（长*宽*高） | |||
| 包装 | 1.03公斤； 12 件/13.4 公斤/1.22 立方英尺 | |||
| 笔记 | 1。在230VAC输入，额定负载和25°环境温度下测量所有未提及的参数。 2。涟漪和噪声在带宽20MHz的带宽下测量，使用12 “用0.1UF&47UF平行电容器终止的扭曲的对线。 3. 容差：包括设置容差、线路调整率和负载调整率。 4。电源被认为是将安装到最终设备中的组件。最终设备必须确认它仍然符合EMC指令。 5、安装间隙：满功率永久负载时，建议顶部40mm，底部20mm，左右5mm。如果相邻设备是热源，建议15mm间隙 6. 低输入电压下可能需要降额。请检查降额曲线以了解更多详细信息。 7.请与Smun客户服务联系以获取更多详细信息。 | |||
