EDR
SMUN
描述：
EDR 是一款 DIN 导轨安装开关模式电源，专为工业应用而设计，具有高效、可靠、紧凑且易于安装的特点。以下是该产品的详细概述：
功率和输出电压：
EDR的额定输出功率为75W/120W/150W，并提供12V、24V或48V的单一直流输出电压选项，满足各种设备的功率需求。
当前容量：
对应不同的输出电压，最大输出电流也不同，保证为连接的负载提供稳定、充足的直流电源。
DIN 导轨安装：
该电源专为 DIN 导轨安装而设计，符合 TS-35/7.5 或 TS-35/15 标准导轨，可轻松固定在标准电气柜或控制箱的 DIN 导轨上，方便快速、整齐的接线和维护。
高效率：
作为开关电源，EDR通常具有较高的转换效率（通常高于85%），有助于降低运行过程中的能耗和热损失。
紧凑尺寸：
该产品采用极其纤薄的外形设计，特别是厚度仅为32mm，节省空间，非常适合在空间有限的工业设备或控制柜中使用。
符合工业标准：
符合严格的工业级标准和认证，例如 CCC 和 CE，即使在恶劣的环境条件下也能确保稳健的性能和安全性。
| 系列 | 功率(W) | 输入(交流) | 输出(直流) | 尺寸（毫米） | 保修期（年） |
| EDR-75 | 75 | 90-264 | 12,24,48 | 32X125.2X102 | 3 |
| EDR-120 | 120 | 40X125.2X113.5 | |||
| EDR-150 | 150 | 40X125.2X113.5 |
特征：
通用交流输入/全范围
保护：短路/过载/过压/过温
自由空气对流冷却
内置 EMI 滤波器，具有最小的波纹管
电源防护等级：IP31
100％全负载燃烧测试
与EN55022:2010+AC:2010+AC:2011/EN61000-32-2和EN61000-4-2,3,4,5,6,8,11/EN60950-1比较
3年保修
应用程序：
工业自动化：
为PLC、传感器、执行器、人机界面（HMI）、小型电机驱动器和其他工业控制设备提供稳定的电源。
楼宇自动化：
为智能照明控制系统、安全设备、HVAC 控制器和其他楼宇自动化设备供电。
电信：
用作通信基础设施内的小型交换机、路由器、远程终端单元 (RTU) 和物联网节点的直流电源。
安全监控：
为摄像头、报警系统、访问控制面板和安全系统的其他组件供电。
测试与测量：
支持实验室仪器、数据采集系统、便携式测试设备和类似应用。
规格：

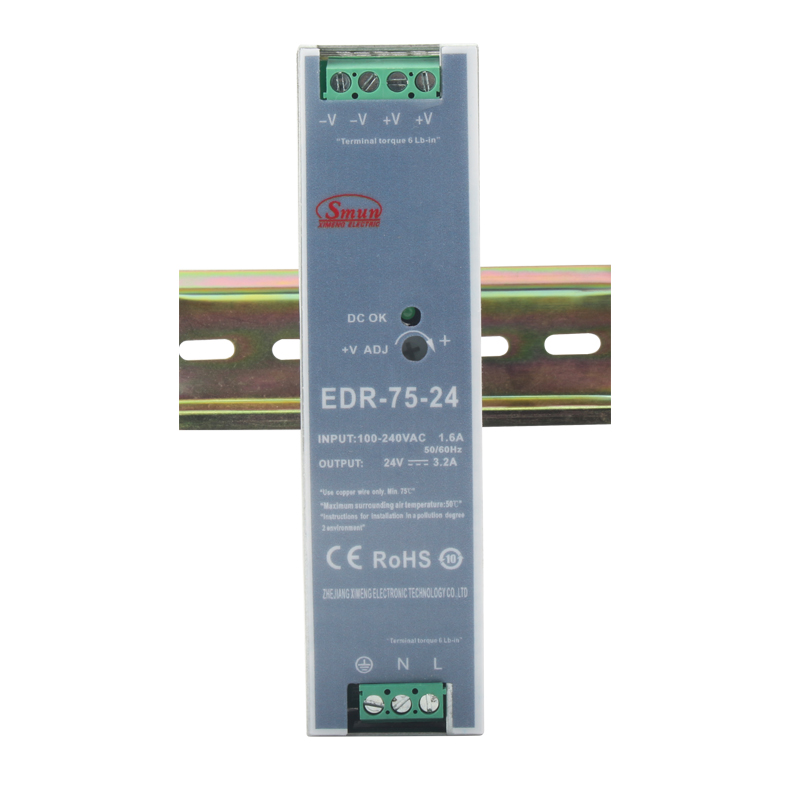

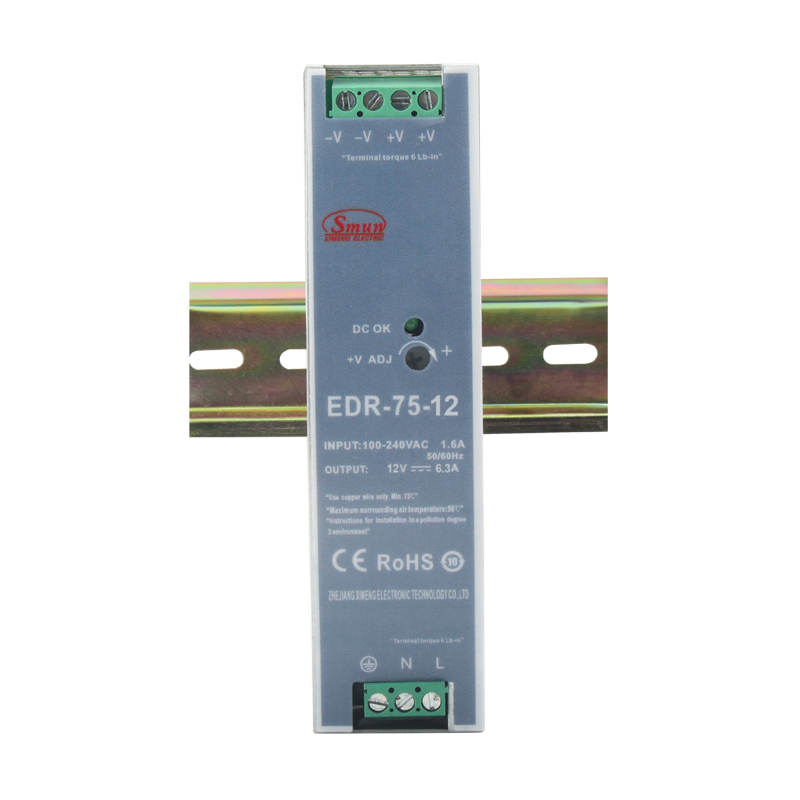

| 模型 | EDR-75-12 | EDR-75-24 | EDR-75-48 | |
| 输出 | 直流电压 | 12V | 24V | 48V |
| 当前范围 | 0-6.3A | 0-3.2A | 0-1.6a | |
| 额定功率 | 75.6W | 76.8W | 76.8W | |
| 波纹噪声（最大） | 80MVP-P | 120MVP-P | 150MVP-P | |
| 电压adj.range | 12-14V | 24-28V | 48-55V | |
| 电压公差 | ±2.0％ | ±1.0％ | ±1.0％ | |
| 线调节 | ±0.5％ | ±0.5％ | ±0.5％ | |
| 负载调节 | ±1.0％ | ±1.0％ | ±1.0％ | |
| 设置，上升时间 | 1200ms,60ms/230VAC 2000ms,60ms/115VAC(满载) | |||
| 抓住时间 | 60ms/230VAC 12ms/115VAC（满载） | |||
| 输入 | 电压范围 | 90~264VAC 120~370VDC | ||
| 频率 | 47〜63Hz | |||
| 效率 | 85.5% | 87.5% | 88.5％ | |
| 交流电流 | 1.45A/115VAC 0.9A/230VAC | |||
| Inrush curent | 20A/115VAC 35A/230VAC | |||
| 泄漏电流 | <0.75mA / 240VAC | |||
| 保护 | 超载 | 105～130%额定输出功率 | ||
| 保护类型：恒流限制，故障排除后自动恢复 | ||||
| 电压超过 | 14-17V | 29-33V | 56-65V | |
| 保护类型：关闭O/P电压，重新启动以恢复 | ||||
| 过温 | 关闭输出电压，重新上电恢复 | |||
| 环境 | 工作温度 | -20~ +60℃ (参考SMUN数据表降额曲线) | ||
| 工作湿度 | 20〜90％rh非调节 | |||
| 存储温度。湿度 | -40〜 +85℃，10〜95％RH | |||
| 温度 | ±0.03％/℃（0〜50℃） | |||
| 振动 | 组件：10〜500Hz，2g 10min./1循环，60分钟。每个沿x，y，z轴；安装：合规性IEC60068-2-6 | |||
| 安全 | 安全标准 | UL508、TUV BS EN/EN62368-1、EAC TP TC 004、BSMI CNS14336-1 批准；（符合 BS EN/EN60204-1) | ||
| 承受电压 | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 隔离电阻 | i/po/p，i/p-fg，o/p-fg：> 100m ohms/500vdc/25℃/70％RH | |||
| EMC排放 | 符合 BS EN/EN55032(CISPR32)、BS EN/EN61000-3-2、EAC TP TC 020、CNS13438 A 级 | |||
| EMC免疫 | 符合BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2)，重工业级，标准A，EAC TP TC 020 | |||
| 其他的 | mtbf | ≥506.6K小时MIL-HDBK-217F(25℃) | ||
| 方面 | 32*125.2*102mm（长*宽*高） | |||
| 包装 | 0.51公斤； 28 件/15.3 公斤/1.22 立方英尺 | |||
| 笔记 | 1。在230VAC输入，额定负载和25°环境温度下测量所有未提及的参数。 2。涟漪和噪声在带宽20MHz的带宽下测量，使用12 “用0.1UF&47UF平行电容器终止的扭曲的对线。 3. 容差：包括设置容差、线路调整率和负载调整率。 4。电源被认为是将安装到最终设备中的组件。最终设备必须确认它仍然符合EMC指令。 5、安装间隙：满功率永久负载时，建议顶部40mm，底部20mm，左右5mm。如果相邻设备是热源，建议15mm间隙 6. 低输入电压下可能需要降额。请检查降额曲线以了解更多详细信息。 7.请与Smun客户服务联系以获取更多详细信息。 | |||

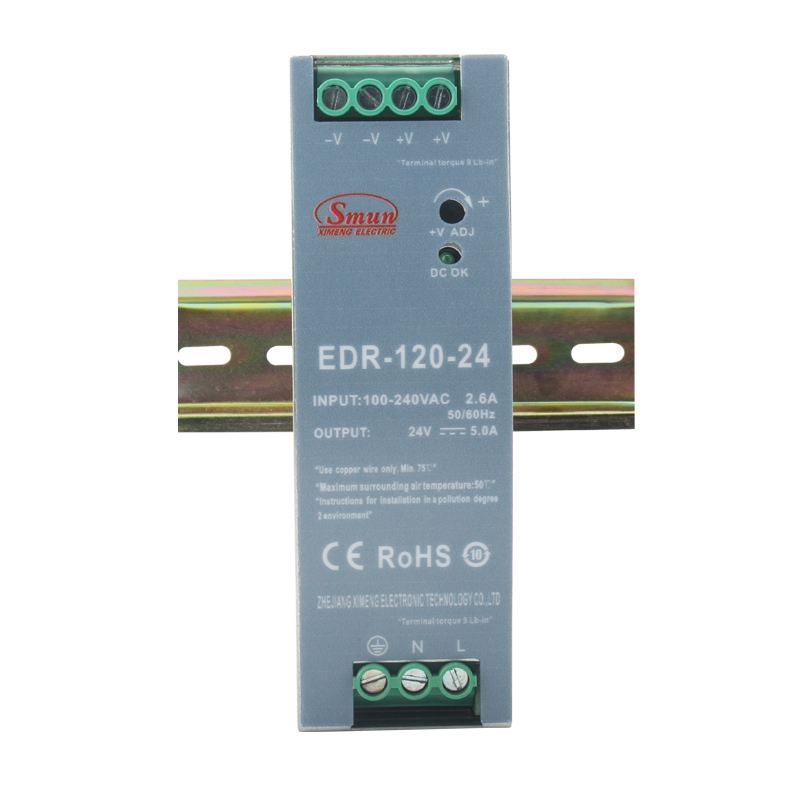

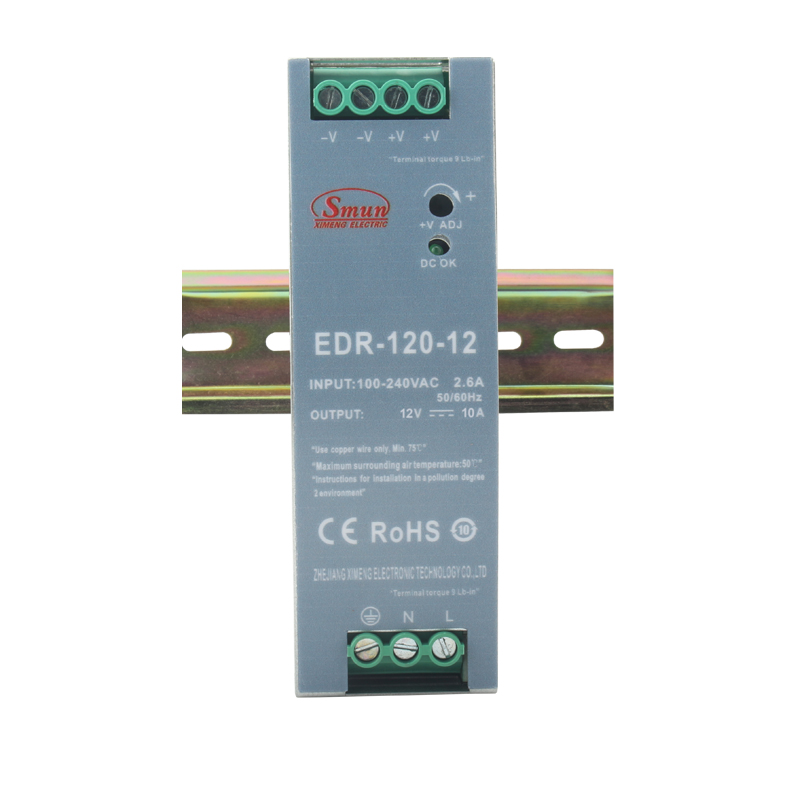

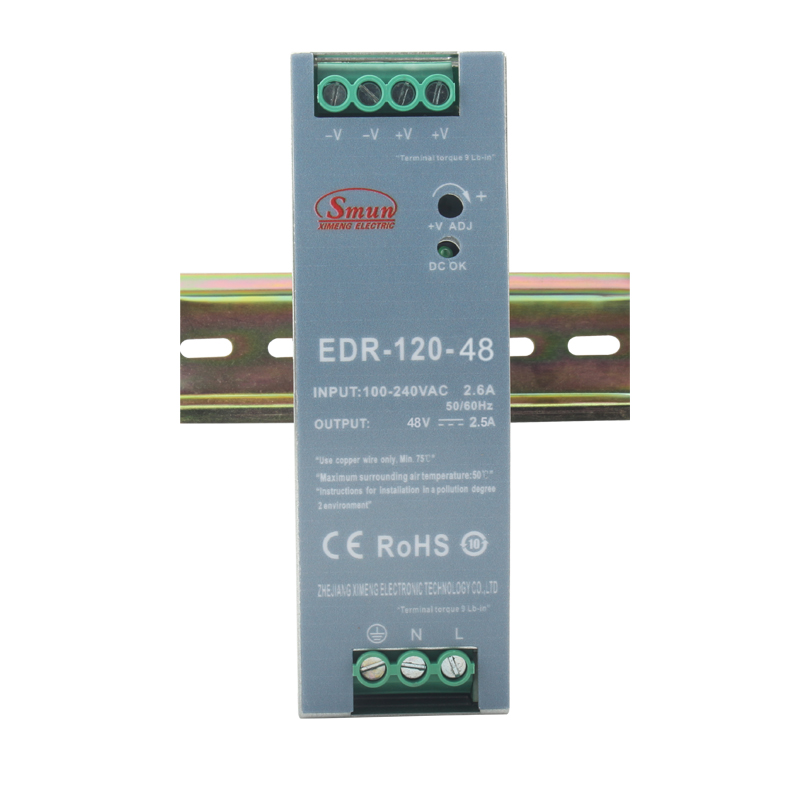

| 模型 | EDR-120-12 | EDR-120-24 | EDR-120-48 | |
| 输出 | 直流电压 | 12V | 24V | 48V |
| 当前范围 | 0-10A | 0-5A | 0-2.5A | |
| 额定功率 | 120W | 120W | 120W | |
| 波纹噪声（最大） | 100MVP-P | 120MVP-P | 150MVP-P | |
| 电压adj.range | 12-14V | 24-28V | 48-55V | |
| 电压公差 | ±2.0％ | ±1.0％ | ±1.0％ | |
| 线调节 | ±0.5％ | ±0.5％ | ±0.5％ | |
| 负载调节 | ±1.0％ | ±1.0％ | ±1.0％ | |
| 设置，上升时间 | 1200ms,60ms/230VAC 2000ms,60ms/115VAC(满载) | |||
| 抓住时间 | 16ms/230VAC 10ms/115VAC(满载) | |||
| 输入 | 电压范围 | 90~264VAC 120~370VDC | ||
| 频率 | 47〜63Hz | |||
| 效率 | 85％ | 87％ | 88.5％ | |
| 交流电流 | 2.25A/115VAC 1.3A/230VAC | |||
| Inrush curent | 20A/115VAC 35A/230VAC | |||
| 泄漏电流 | <1mA / 240vac | |||
| 保护 | 超载 | 105～130%额定输出功率 | ||
| 保护类型：恒流限制，故障排除后自动恢复 | ||||
| 电压超过 | 14-17V | 29-33V | 56-65V | |
| 保护类型：关闭O/P电压，重新启动以恢复 | ||||
| 过温 | 关闭输出电压，重新上电恢复 | |||
| 环境 | 工作温度 | -20~ +60℃ (参考SMUN数据表降额曲线) | ||
| 工作湿度 | 20〜90％rh非调节 | |||
| 存储温度。湿度 | -40〜 +85℃，10〜95％RH | |||
| 温度 | ±0.03％/℃（0〜50℃） | |||
| 振动 | 组件：10〜500Hz，2g 10min./1循环，60分钟。每个沿x，y，z轴；安装：合规性IEC60068-2-6 | |||
| 安全 | 安全标准 | UL508、TUV BS EN/EN62368-1、EAC TP TC 004、BSMI CNS14336-1 批准；（符合 BS EN/EN60204-1) | ||
| 承受电压 | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 隔离电阻 | i/po/p，i/p-fg，o/p-fg：> 100m ohms/500vdc/25℃/70％RH | |||
| EMC排放 | 符合 BS EN/EN55032(CISPR32)、BS EN/EN61000-3-2、EAC TP TC 020、CNS13438 A 级 | |||
| EMC免疫 | 符合BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2)，重工业级，标准A，EAC TP TC 020 | |||
| 其他的 | mtbf | ≥474.6K小时MIL-HDBK-217F(25℃) | ||
| 方面 | 40*125.2*113.5mm（长*宽*高） | |||
| 包装 | 0.6公斤； 20 件/13 公斤/1.16 立方英尺 | |||
| 笔记 | 1。在230VAC输入，额定负载和25°环境温度下测量所有未提及的参数。 2。涟漪和噪声在带宽20MHz的带宽下测量，使用12 “用0.1UF&47UF平行电容器终止的扭曲的对线。 3. 容差：包括设置容差、线路调整率和负载调整率。 4。电源被认为是将安装到最终设备中的组件。最终设备必须确认它仍然符合EMC指令。 5、安装间隙：满功率永久负载时，建议顶部40mm，底部20mm，左右5mm。如果相邻设备是热源，建议15mm间隙 6. 低输入电压下可能需要降额。请检查降额曲线以了解更多详细信息。 7.请与Smun客户服务联系以获取更多详细信息。 | |||
描述：
EDR 是一款 DIN 导轨安装开关模式电源，专为工业应用而设计，具有高效、可靠、紧凑且易于安装的特点。以下是该产品的详细概述：
功率和输出电压：
EDR的额定输出功率为75W/120W/150W，并提供12V、24V或48V的单一直流输出电压选项，满足各种设备的功率需求。
当前容量：
对应不同的输出电压，最大输出电流也不同，保证为连接的负载提供稳定、充足的直流电源。
DIN 导轨安装：
该电源专为 DIN 导轨安装而设计，符合 TS-35/7.5 或 TS-35/15 标准导轨，可轻松固定在标准电气柜或控制箱的 DIN 导轨上，方便快速、整齐的接线和维护。
高效率：
作为开关电源，EDR通常具有较高的转换效率（通常高于85%），有助于降低运行过程中的能耗和热损失。
紧凑尺寸：
该产品采用极其纤薄的外形设计，特别是厚度仅为32mm，节省空间，非常适合在空间有限的工业设备或控制柜中使用。
符合工业标准：
符合严格的工业级标准和认证，例如 CCC 和 CE，即使在恶劣的环境条件下也能确保稳健的性能和安全性。
| 系列 | 功率(W) | 输入(交流) | 输出(直流) | 尺寸（毫米） | 保修期（年） |
| EDR-75 | 75 | 90-264 | 12,24,48 | 32X125.2X102 | 3 |
| EDR-120 | 120 | 40X125.2X113.5 | |||
| EDR-150 | 150 | 40X125.2X113.5 |
特征：
通用交流输入/全范围
保护：短路/过载/过压/过温
自由空气对流冷却
内置 EMI 滤波器，具有最小的波纹管
电源防护等级：IP31
100％全负载燃烧测试
与EN55022:2010+AC:2010+AC:2011/EN61000-32-2和EN61000-4-2,3,4,5,6,8,11/EN60950-1比较
3年保修
应用程序：
工业自动化：
为PLC、传感器、执行器、人机界面（HMI）、小型电机驱动器和其他工业控制设备提供稳定的电源。
楼宇自动化：
为智能照明控制系统、安全设备、HVAC 控制器和其他楼宇自动化设备供电。
电信：
用作通信基础设施内的小型交换机、路由器、远程终端单元 (RTU) 和物联网节点的直流电源。
安全监控：
为摄像头、报警系统、访问控制面板和安全系统的其他组件供电。
测试与测量：
支持实验室仪器、数据采集系统、便携式测试设备和类似应用。
规格：
| 模型 | EDR-75-12 | EDR-75-24 | EDR-75-48 | |
| 输出 | 直流电压 | 12V | 24V | 48V |
| 当前范围 | 0-6.3A | 0-3.2A | 0-1.6a | |
| 额定功率 | 75.6W | 76.8W | 76.8W | |
| 波纹噪声（最大） | 80MVP-P | 120MVP-P | 150MVP-P | |
| 电压adj.range | 12-14V | 24-28V | 48-55V | |
| 电压公差 | ±2.0％ | ±1.0％ | ±1.0％ | |
| 线调节 | ±0.5％ | ±0.5％ | ±0.5％ | |
| 负载调节 | ±1.0％ | ±1.0％ | ±1.0％ | |
| 设置，上升时间 | 1200ms,60ms/230VAC 2000ms,60ms/115VAC(满载) | |||
| 抓住时间 | 60ms/230VAC 12ms/115VAC（满载） | |||
| 输入 | 电压范围 | 90~264VAC 120~370VDC | ||
| 频率 | 47〜63Hz | |||
| 效率 | 85.5% | 87.5% | 88.5％ | |
| 交流电流 | 1.45A/115VAC 0.9A/230VAC | |||
| Inrush curent | 20A/115VAC 35A/230VAC | |||
| 泄漏电流 | <0.75mA / 240VAC | |||
| 保护 | 超载 | 105～130%额定输出功率 | ||
| 保护类型：恒流限制，故障排除后自动恢复 | ||||
| 电压超过 | 14-17V | 29-33V | 56-65V | |
| 保护类型：关闭O/P电压，重新启动以恢复 | ||||
| 过温 | 关闭输出电压，重新上电恢复 | |||
| 环境 | 工作温度 | -20~ +60℃ (参考SMUN数据表降额曲线) | ||
| 工作湿度 | 20〜90％rh非调节 | |||
| 存储温度。湿度 | -40〜 +85℃，10〜95％RH | |||
| 温度 | ±0.03％/℃（0〜50℃） | |||
| 振动 | 组件：10〜500Hz，2g 10min./1循环，60分钟。每个沿x，y，z轴；安装：合规性IEC60068-2-6 | |||
| 安全 | 安全标准 | UL508、TUV BS EN/EN62368-1、EAC TP TC 004、BSMI CNS14336-1 批准；（符合 BS EN/EN60204-1) | ||
| 承受电压 | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 隔离电阻 | i/po/p，i/p-fg，o/p-fg：> 100m ohms/500vdc/25℃/70％RH | |||
| EMC排放 | 符合 BS EN/EN55032(CISPR32)、BS EN/EN61000-3-2、EAC TP TC 020、CNS13438 A 级 | |||
| EMC免疫 | 符合BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2)，重工业级，标准A，EAC TP TC 020 | |||
| 其他的 | mtbf | ≥506.6K小时MIL-HDBK-217F(25℃) | ||
| 方面 | 32*125.2*102mm（长*宽*高） | |||
| 包装 | 0.51公斤； 28 件/15.3 公斤/1.22 立方英尺 | |||
| 笔记 | 1。在230VAC输入，额定负载和25°环境温度下测量所有未提及的参数。 2。涟漪和噪声在带宽20MHz的带宽下测量，使用12 “用0.1UF&47UF平行电容器终止的扭曲的对线。 3. 容差：包括设置容差、线路调整率和负载调整率。 4。电源被认为是将安装到最终设备中的组件。最终设备必须确认它仍然符合EMC指令。 5、安装间隙：满功率永久负载时，建议顶部40mm，底部20mm，左右5mm。如果相邻设备是热源，建议15mm间隙 6. 低输入电压下可能需要降额。请检查降额曲线以了解更多详细信息。 7.请与Smun客户服务联系以获取更多详细信息。 | |||
| 模型 | EDR-120-12 | EDR-120-24 | EDR-120-48 | |
| 输出 | 直流电压 | 12V | 24V | 48V |
| 当前范围 | 0-10A | 0-5A | 0-2.5A | |
| 额定功率 | 120W | 120W | 120W | |
| 波纹噪声（最大） | 100MVP-P | 120MVP-P | 150MVP-P | |
| 电压adj.range | 12-14V | 24-28V | 48-55V | |
| 电压公差 | ±2.0％ | ±1.0％ | ±1.0％ | |
| 线调节 | ±0.5％ | ±0.5％ | ±0.5％ | |
| 负载调节 | ±1.0％ | ±1.0％ | ±1.0％ | |
| 设置，上升时间 | 1200ms,60ms/230VAC 2000ms,60ms/115VAC(满载) | |||
| 抓住时间 | 16ms/230VAC 10ms/115VAC(满载) | |||
| 输入 | 电压范围 | 90~264VAC 120~370VDC | ||
| 频率 | 47〜63Hz | |||
| 效率 | 85％ | 87％ | 88.5％ | |
| 交流电流 | 2.25A/115VAC 1.3A/230VAC | |||
| Inrush curent | 20A/115VAC 35A/230VAC | |||
| 泄漏电流 | <1mA / 240vac | |||
| 保护 | 超载 | 105～130%额定输出功率 | ||
| 保护类型：恒流限制，故障排除后自动恢复 | ||||
| 电压超过 | 14-17V | 29-33V | 56-65V | |
| 保护类型：关闭O/P电压，重新启动以恢复 | ||||
| 过温 | 关闭输出电压，重新上电恢复 | |||
| 环境 | 工作温度 | -20~ +60℃ (参考SMUN数据表降额曲线) | ||
| 工作湿度 | 20〜90％rh非调节 | |||
| 存储温度。湿度 | -40〜 +85℃，10〜95％RH | |||
| 温度 | ±0.03％/℃（0〜50℃） | |||
| 振动 | 组件：10〜500Hz，2g 10min./1循环，60分钟。每个沿x，y，z轴；安装：合规性IEC60068-2-6 | |||
| 安全 | 安全标准 | UL508、TUV BS EN/EN62368-1、EAC TP TC 004、BSMI CNS14336-1 批准；（符合 BS EN/EN60204-1) | ||
| 承受电压 | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 隔离电阻 | i/po/p，i/p-fg，o/p-fg：> 100m ohms/500vdc/25℃/70％RH | |||
| EMC排放 | 符合 BS EN/EN55032(CISPR32)、BS EN/EN61000-3-2、EAC TP TC 020、CNS13438 A 级 | |||
| EMC免疫 | 符合BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2)，重工业级，标准A，EAC TP TC 020 | |||
| 其他的 | mtbf | ≥474.6K小时MIL-HDBK-217F(25℃) | ||
| 方面 | 40*125.2*113.5mm（长*宽*高） | |||
| 包装 | 0.6公斤； 20 件/13 公斤/1.16 立方英尺 | |||
| 笔记 | 1。在230VAC输入，额定负载和25°环境温度下测量所有未提及的参数。 2。涟漪和噪声在带宽20MHz的带宽下测量，使用12 “用0.1UF&47UF平行电容器终止的扭曲的对线。 3. 容差：包括设置容差、线路调整率和负载调整率。 4。电源被认为是将安装到最终设备中的组件。最终设备必须确认它仍然符合EMC指令。 5、安装间隙：满功率永久负载时，建议顶部40mm，底部20mm，左右5mm。如果相邻设备是热源，建议15mm间隙 6. 低输入电压下可能需要降额。请检查降额曲线以了解更多详细信息。 7.请与Smun客户服务联系以获取更多详细信息。 | |||
