LRS-100
SMUN
描述：
LRS-100系列开关模式电源是Smun产品线的一部分，提供了一系列输出电压选项，包括但不限于5V，12V，15V，15V，24V，36V和48V。这些电源旨在提供高效率的恒定稳定的100瓦（W）输出功率，通常超过传统线性电源的功率，从而最大程度地减少了能量浪费和热量耗散。
LRS-100系列以宽的输入电压耐受性为特征，通常跨越85到264伏交流电（VAC），可确保与全球各种电源电压的兼容性，而无需外部电压调节设备。该系列中的每个模型均量身定制，以提供特定的，精确的直接电流（DC）输出电压，适合具有不同电压要求的应用。例如，LRS-100-24将在适当的电流额定值下提供一致的24伏DC。
LRS-100系列强调紧凑性，具有超弱的轮廓，使其在空间受限的装置中尤其有利，并有助于无缝集成到复杂的系统或密闭的外壳中。这些电源为应承受苛刻的工业环境而建造，纳入了针对过电流，短路和过电压条件的强大保护措施，以确保长期的可靠性和操作安全性。
为了遵守Smun符合严格的国际标准的声誉，LRS-100系列可能会携带CE和CCC等认证，以证明其符合基本的安全性和电磁兼容性（EMC）法规。这样可以确保电源适合各个部门和市场的全球部署。
应用程序：
安全性和监视系统：为CCTV摄像机，数字视频记录器（DVR），网络录像机（NVR）和相关的安全外围设备提供可靠的功率。
工业自动化和控制：在工厂自动化和过程控制设置中，为可编程逻辑控制器（PLC），传感器，执行器和其他设备提供稳定的直流电源。
LED照明解决方案：驾驶各种LED照明器，例如带状灯，面板灯或具有固定电压要求的固定装置，确保一致的照明和扩展的组件寿命。
专业和高端家用电器：可作为需要稳定，受监管的DC电源的复杂家用电器和消费电子产品的可靠电源。
实验室仪器和医疗设备：确保敏感的分析设备，测试工具和具有严格电压稳定性要求的敏感分析设备，测试仪器和医疗设备的准确稳定的电源。
特征：
通用交流输入/全范围
内置的EMI滤波器，微小的波纹
保护：短路/过载/电压
自由空气对流冷却
43,000小时的连续操作20℃
100％全负载燃烧测试
电源的LED指示器
遵守IEC/EN60335-1（PD3）和IEC/EN61558-1,2-16适合家庭用具
3年保修
总而言之，LRS-100系列开关模式电源具有高效，稳定和紧凑的设计和工业级质量，被广泛用于各种领域，例如工业自动化，安全监控，LED照明，家用电器和仪器，需要可靠的DC电源。多个输出电压版本的可用性满足了各种设备的不同电压水平要求，而它们的通用输入电压范围和全面的安全认证可确保在广泛的应用程序场景中的适应性和合规性。
| 模型 | LRS-100-12 | LRS-100-15 | LRS-100-24 | LRS-100-36 | LRS-100-48 | |
| 输出 | 直流电压 | 12V | 15V | 24V | 36V | 48V |
| 当前范围 | 0-8.3a | 0-6.7A | 0-4.5a | 0-2.78a | 0-2.1a | |
| 额定功率 | 99.6W | 100.5W | 108W | 100.1W | 100.8W | |
| 波纹噪声（最大） | 120MVP-P | 120MVP-P | 150MVP-P | 200mvp-p | 200mvp-p | |
| 电压adj.range | 10.8〜13.2v | 13.5〜16.5V | 21.6〜26.4V | 32.4〜39.6V | 43.2〜52.8V | |
| 电压公差 | ±1.0％ | ±1.0％ | ±1.0％ | ±1.0％ | ±1.0％ | |
| 线调节 | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | |
| 负载调节 | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | |
| 设置，上升时间 | 500ms，30ms/230VAC 500ms，30ms/115VAC（满载） | |||||
| 抓住时间 | 55ms/230VAC 10ms/115VAC（满载） | |||||
| 输入 | 电压范围 | 85〜264VAC 120〜373VDC | ||||
| 频率 | 47〜63Hz | |||||
| 效率 | 88％ | 88.5％ | 90％ | 90.5％ | 91％ | |
| 交流电流 | 1.9A/115VAC 1.2A/230VAC | |||||
| Inrush curent | 冷启动：50A/230VAC | |||||
| 泄漏电流 | <0.75mA / 240VAC | |||||
| 保护 | 超载 | 110〜150％额定输出功率 | ||||
| 保护tye：打ic模式，删除故障条件后自动恢复 | ||||||
| 电压超过 | 13.8〜16.2v | 18.8〜21.8V | 27.6〜32.4V | 41.4〜48.6V | 55.2〜64.8V | |
| 保护类型：关闭O/P电压，重新启动以恢复 | ||||||
| 环境 | 工作温度 | -20〜 +70℃（请参阅Smun的DataSheet dear曲线） | ||||
| 工作湿度 | 20〜90％rh非调节 | |||||
| 存储温度。湿度 | -45〜 +85℃，20〜95％rh无调 | |||||
| 温度 | ±0.03％/℃（0〜50℃） | |||||
| 振动 | 10〜500Hz，2G 10分钟/1个周期，60分钟。 | |||||
| 安全 | 安全标准 | GB4943.1，EN60950.1批准 | ||||
| 承受电压 | I/PO/P：1.5KVAC I/P-FG：1.5KVAC O/P-FG：0.5KVAC | |||||
| 隔离电阻 | I/PO/P，I/P-FG，O/P-FG：100m欧姆/500VDC/25℃/70％RH | |||||
| EMC排放 | EN61000-3-2：2014/EN61000-3-3：2013 | |||||
| EMC免疫 | EN 55032：2015/EN55035：2017/60950-1 | |||||
| 其他的 | mtbf | ≥720.6KHRS MILS MIL-HDBK-217F（25℃） | ||||

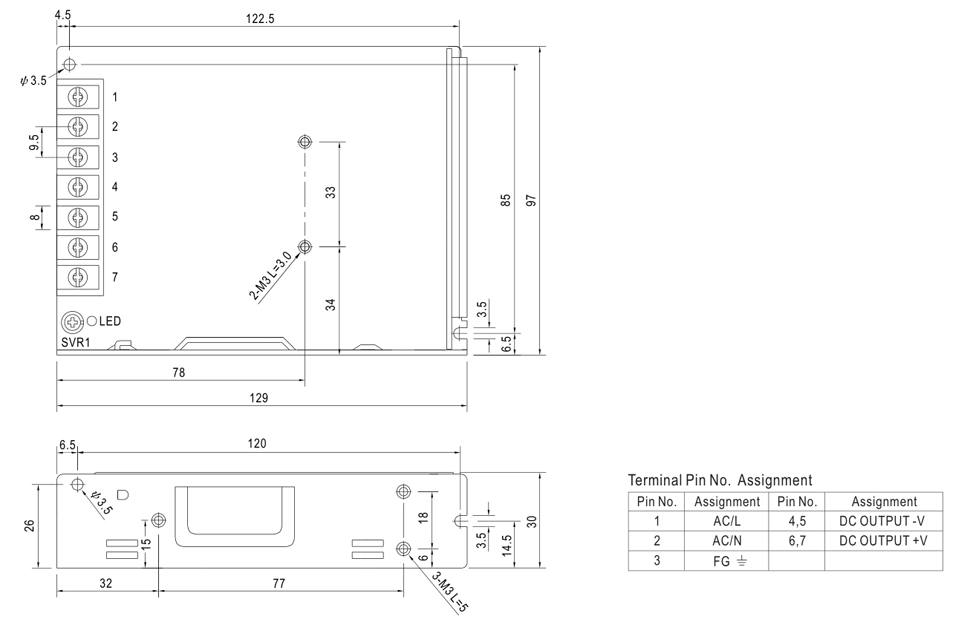

| 方面 | 129*97*30mm（L*W*H） | |||||
| 包装 | 0.34公斤; 40pcs/14.8kg/ctn | |||||
| 笔记 | 1.在230VAC输入，额定负载和25°环境温度下测量未提及的所有参数。 2.通过使用12 “用0.1UF和47UF平行电容器终止的扭曲的扭曲 - 线，在20MHz的带宽下测量底噪声。 3.耐受性包括设置公差，线调节和负载调节。 4.在低输入电压下需要衍生输出。请有关详细信息请参阅衍生曲线。 5.电源应被视为系统中组件的一部分。所有EMC测试将在厚度为1mm，360mm长度和36mm宽度的金属铁板上测试样品。 6.请与Smun客户服务联系以获取更多详细信息。 | |||||
