LRS-350
SMUN
描述：
LRS-350 是来自业界值得信赖的品牌 SMUN 的高功率、单输出开关模式电源。该系列提供 350 瓦的输出容量，专为需要可靠且高效的直流电源的应用而设计。 LRS-350 的主要特性和优点包括：
应用：
SMUN LRS-350 开关电源广泛应用于：
LED照明：
为LED灯具、广告屏、景观照明提供稳定的驱动电源。
工业控制：
为自动化设备、仪器仪表和电机驱动系统提供可靠的直流电源。
通讯系统：
为网络设备、服务器、基站和安全监控系统等通信设施供电。
医疗设备：
为医疗诊断、治疗设备和实验室仪器提供清洁、稳定的电力。
新能源：
作为新能源领域的控制或辅助电源，包括太阳能逆变器、储能系统、电动汽车充电设施。
特征：
通过开关选择通用交流输入
内置EMI滤波器，纹波小
保护：短路/过载/过压/过温
内置直流风扇冷却
20℃连续工作43,000小时
100%满载老化测试
LED 电源指示灯
符合适用于家用电器的 IEC/EN60335-1(PD3) 和 IEC/EN61558-1,2-16
3年保修
| 模型 | LRS-350-12 | LRS-350-15 | LRS-350-24 | LRS-350-36 | LRS-350-48 | |
| 输出 | 直流电压 | 12V | 15V | 24V | 36V | 48V |
| 电流范围 | 0-29A | 0-23.3A | 0-14.6A | 0-9.7A | 0-7.3A | |
| 额定功率 | 348W | 349.5W | 350.4W | 349.2W | 350.4W | |
| 纹波噪声（最大） | 150mVp-p | 150mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | |
| 电压调节范围 | 10.5~13.8V | 13.5~18V | 21.6~28.8V | 32.4~39.6V | 43.2~52.8V | |
| 电压容差 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| 线路调节 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 负载调整率 | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 设置、上升时间 | 1500ms,50ms/230VAC 1500ms,50ms/115VAC(满载) | |||||
| 保持时间 | 16毫秒/230VAC 12ms/115VAC（满载） | |||||
| 输入 | 电压范围 | 85~132VAC/170~264VAC 通过开关选择 240~373VDC(接通230VAC) | ||||
| 频率 | 47～63赫兹 | |||||
| 效率 | 85% | 86% | 88% | 88.5% | 89% | |
| 交流电流 | 6.8A/115VAC 3.4A/230VAC | |||||
| 浪涌电流 | 冷启动：60A/230VAC | |||||
| 漏电流 | <2mA/240VAC | |||||
| 保护 | 超载 | 110~140%额定输出功率 | ||||
| 保护类型：12-36V打嗝模式，故障排除后自动恢复 | ||||||
| 过电压 | 13.8~16.2V | 18.8~21.8V | 28.8~33.6V | 41.4~48.6V | 55.2~64.8V | |
| 保护类型：关断输出电压，重新上电恢复 | ||||||
| 环境 | 工作温度 | -20 ~ +70℃ (参考SMUN数据表降额曲线) | ||||
| 工作湿度 | 20 ~ 90% RH 无凝结 | |||||
| 储存温度湿度 | -45 ~ +85℃, 20 ~ 95% RH 无凝结 | |||||
| 温度系数 | ±0.03%/℃（0～50℃） | |||||
| 振动 | 10~500Hz,2G 10分钟/1周期,60分钟.每个XYZ轴 | |||||
| 安全 | 安全标准 | GB4943.1、EN60950.1 批准 | ||||
| 耐电压 | I/PO/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC | |||||
| 隔离电阻 | I/PO/P、I/P-FG、O/P-FG：100M欧姆/500VDC/25℃/70%RH | |||||
| 电磁兼容发射 | EN61000-3-2:2014/EN61000-3-3:2013 | |||||
| 电磁兼容抗扰度 | EN 55032:2015/EN55035:2017/60950-1 | |||||
| 其他的 | 平均无故障时间 | ≥347.5K小时MIL-HDBK-217F(25℃) | ||||

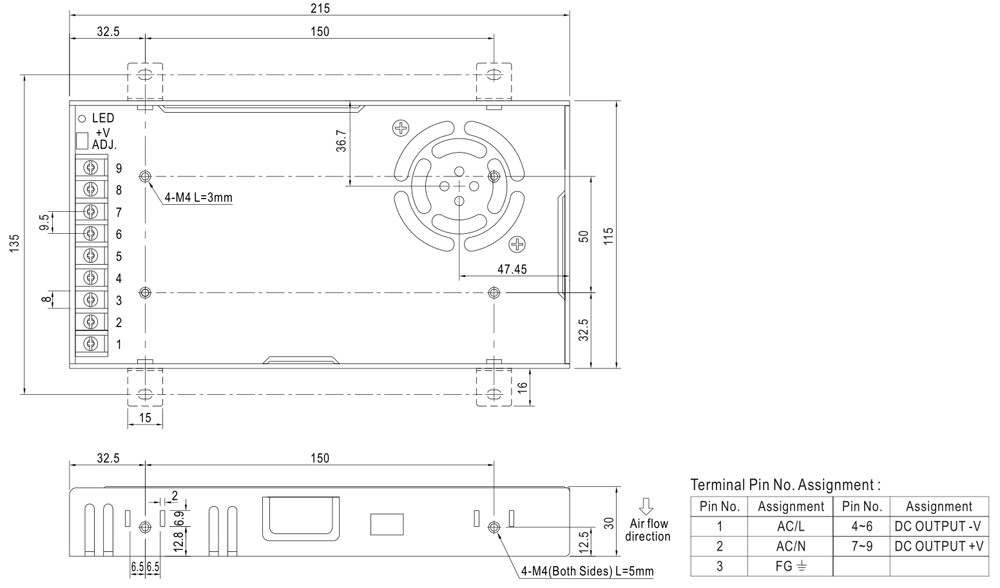

| 方面 | 215*115*30mm（长*宽*高） | |||||
| 包装 | 0.76公斤； 20个/16公斤/箱 | |||||
| 笔记 | 1.所有未特别提及的参数均在230VAC输入、额定负载、环境温度25℃下测量。 2.纹波噪声是在 20MHz 带宽下使用 12' 双绞线测量的，并端接 0.1uf 和 47uf 并联电容器。 3.容差包括设置容差、线路调整率和负载调整率。 4.低输入电压下需要降额输出，详见降额曲线。 5.电源应被视为系统中组件的一部分。所有EMC测试均将在厚度为1mm、长度为360mm、宽度为36mm的金属铁板上测试样品。 6.更多详情请联系SMUN客服。 | |||||
