LRS-60
SMUN
描述：
LRS-60 系列开关模式电源是业界领先的解决方案，旨在为各种应用提供可靠、高效和多功能的电源管理。以下是对这款卓越产品的全面概述，重点介绍了其主要功能、优点以及对不同买家需求的适用性
特征：
1.高效转换：
LRS-60系列采用先进的脉宽调制（PWM）技术，实现超过90%的转换效率，有助于降低能耗和运营费用。
2.宽输入电压范围：
支持通用交流输入电压范围（例如 85 至 264VAC）或直流输入范围（例如 120 至 370VDC），确保在全球不同电网中可靠运行。
3.输出电压多样：
提供多种固定输出电压版本，包括LRS-60-12（12V输出）、LRS-60-24（24V输出）、LRS-60-48（48V输出），满足不同设备的不同电压要求。
4.精度调节：
内置精密稳压电路，确保负载变化时输出电压保持稳定，具有出色的负载调节能力，为负载设备提供稳定的供电。
5.全面防护：
内置过流、短路、过压、欠压、过载保护，确保异常情况下及时断开电源，保护电源和所连接的负载设备。
6.高效冷却和坚固的结构：
采用有效的冷却设计和优质材料，即使在满负载下也能保持较低的工作温度，从而延长设备的使用寿命。外壳结构坚固，提供良好的机械保护。
7.国际认证：
符合CE、RoHS等国际安全和环保标准，通过相关电磁兼容（EMC）测试，确保全球市场合规。
应用：
LRS-60系列广泛应用于各个领域，包括：
LED 照明：为室内外 LED 灯具、标牌和建筑照明提供恒定电压和电流。
工业自动化：为制造和过程控制环境中的 PLC、电机、传感器和控制系统供电。
安全系统：为闭路电视摄像机、访问控制设备和安全警报器提供可靠的电源。
电信：支持基站、路由器、交换机等网络基础设施设备。
医疗设备：确保诊断和监测设备、患者护理设备和实验室仪器的稳定电源。
交通运输：用于车辆充电系统、车载电子设备和信号设备。
| 模型 | LRS-60-12 | LRS-60-15 | LRS-60-24 | LRS-60-36 | LRS-60-48 | |
| 输出 | 直流电压 | 12V | 15V | 24V | 36V | 48V |
| 电流范围 | 0-5A | 0-4A | 0-2.5A | 0-1.67A | 0-1.25A | |
| 额定功率 | 60W | 60W | 60W | 60.12W | 60W | |
| 纹波噪声（最大） | 120mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | |
| 电压调节范围 | 10.8~13.2V | 13.5~16.5V | 21.6~26.4V | 32.4~39.6V | 43.2~52.8V | |
| 电压容差 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| 线路调节 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 负载调整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 设置、上升时间 | 1000ms,30ms/230VAC 2000ms,30ms/115VAC(满载) | |||||
| 保持时间 | 30ms/230VAC 12ms/115VAC（满载） | |||||
| 输入 | 电压范围 | 85~264VAC 120~373VDC | ||||
| 频率 | 47～63赫兹 | |||||
| 效率 | 86% | 86% | 88% | 89% | 90% | |
| 交流电流 | 0.95A/115VAC 0.56A/230VAC | |||||
| 浪涌电流 | 冷启动：45A/230VAC | |||||
| 漏电流 | <0.75mA/240VAC | |||||
| 保护 | 超载 | 110~150%额定输出功率 | ||||
| 保护类型：打嗝模式，故障排除后自动恢复 | ||||||
| 过电压 | 13.8~16.2V | 18.8~21.8V | 27.6~32.4V | 41.4~48.6V | 55.2~64.8V | |
| 保护类型：关断输出电压，重新上电恢复 | ||||||
| 环境 | 工作温度 | -10 ~ +70℃ (参考SMUN数据表降额曲线) | ||||
| 工作湿度 | 20 ~ 90% RH 无凝结 | |||||
| 储存温度湿度 | -45 ~ +85℃, 20 ~ 95% RH 无凝结 | |||||
| 温度系数 | ±0.03%/℃（0～50℃） | |||||
| 振动 | 10~500Hz,2G 10分钟/1周期,60分钟.每个XYZ轴 | |||||
| 安全 | 安全标准 | GB4943.1、EN60950.1 批准 | ||||
| 耐电压 | I/PO/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC | |||||
| 隔离电阻 | I/PO/P、I/P-FG、O/P-FG：100M欧姆/500VDC/25℃/70%RH | |||||
| 电磁兼容发射 | EN61000-3-2:2014/EN61000-3-3:2013 | |||||
| 电磁兼容抗扰度 | EN 55032:2015/EN55035:2017/60950-1 | |||||
| 其他的 | 平均无故障时间 | ≥720.6K小时MIL-HDBK-217F(25℃) | ||||

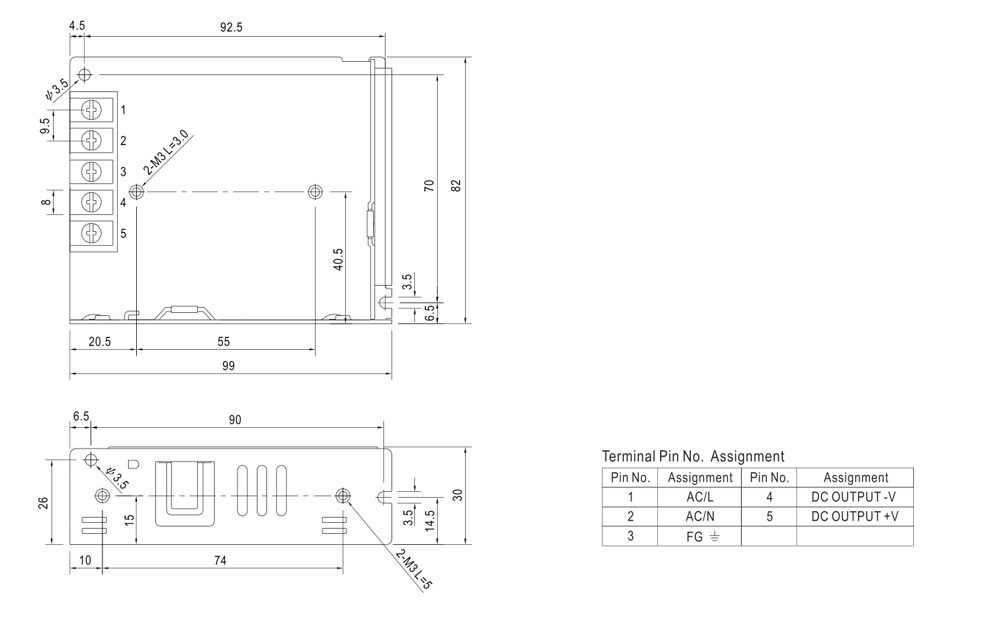

| 方面 | 99*98*30mm（长*宽*高） | |||||
| 包装 | 0.23公斤； 60个/14.8Kg/43*23*33mm/箱 | |||||
| 笔记 | 1.所有未特别提及的参数均在230VAC输入、额定负载、环境温度25℃下测量。 2.纹波噪声是在 20MHz 带宽下使用 12' 双绞线测量的，并端接 0.1uf 和 47uf 并联电容器。 3.容差包括设置容差、线路调整率和负载调整率。 4.低输入电压下需要降额输出，详见降额曲线。 5.电源应被视为系统中组件的一部分。所有EMC测试均将在厚度为1mm、长度为360mm、宽度为36mm的金属铁板上测试样品。 6.更多详情请联系SMUN客服。 | |||||
