XDDR-20
SMUN
SDDR 系列 (XDDR-20/DRDN-20) 是一款工业级 20A DIN 导轨冗余模块 ，旨在保护关键电力系统并最大限度地降低运行停机风险。该模块旨在支持 1+1 热插拔和 N+1 可扩展冗余配置，确保苛刻工业环境的持续供电。通过集成先进的 MOSFET技术，该装置实现了高效的能量转换，显着减少了热量的产生，并保持了最小的压降。这使其成为工业自动化、半导体制造设备和需要可靠备用电源的机电系统的重要组件。对于采购团队和设施经理来说，集成此冗余模块可以提高系统稳定性、降低维护成本和长期运营安全性。
为了支持严格的项目要求，SDDR 系列将基本性能特性与实际采购优势相结合，确保复杂电源架构的长期价值。
支持 1+1 冗余，实现即时故障转移保护，支持多电源系统的 N+1 配置。这种灵活性使设施工程师能够构建适合特定负载要求和安全裕度的弹性电源架构。
该模块利用先进的 MOSFET 开关元件，典型效率高达 98%。该设计可确保满负载时的最小压降≤0.25V，从而减少功率损耗并防止有限控制柜内积聚过多热量。

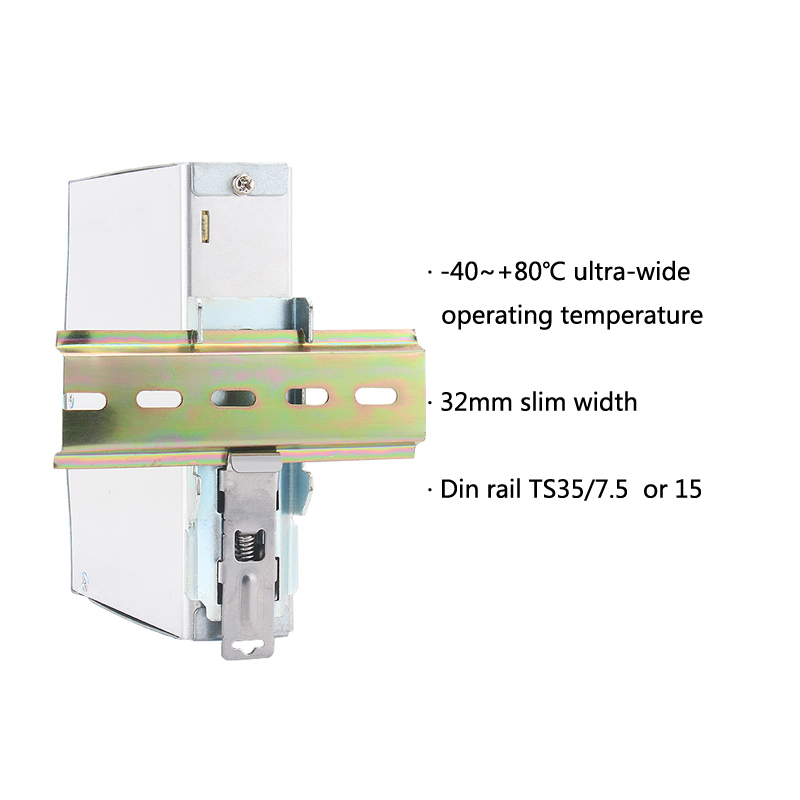

紧凑的 DIN 导轨安装设计它通过自然空气对流冷却运行，无需机械风扇，从而减少了维护需求和潜在的故障点。 宽度仅为32 毫米，可在拥挤的机柜中节省宝贵的空间。
该模块专为恶劣的工业环境而设计，可在的超宽温度范围内可靠运行 -40°C 至 +80°C。这确保了在无条件设施、室外机柜或高热制造区域中的稳定性能。

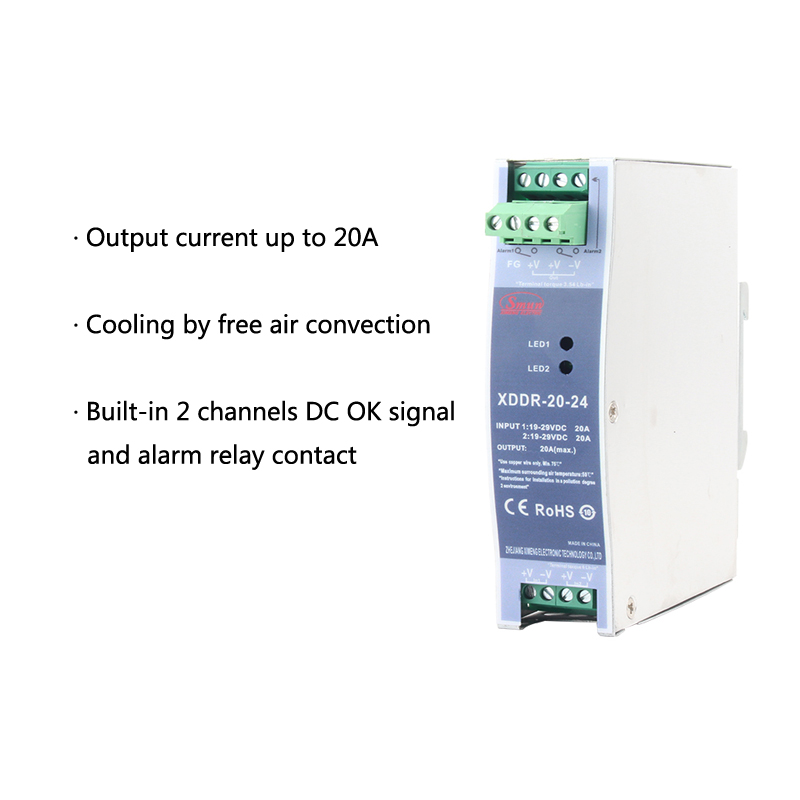

该装置配备内置 2 通道 DC OK 继电器触点，可向集中控制系统提供输出状态的即时反馈。它完全符合 IEC62368-1、UL62368-1 和 EAC TP TC004 安全标准，确保安全集成到全球项目中。

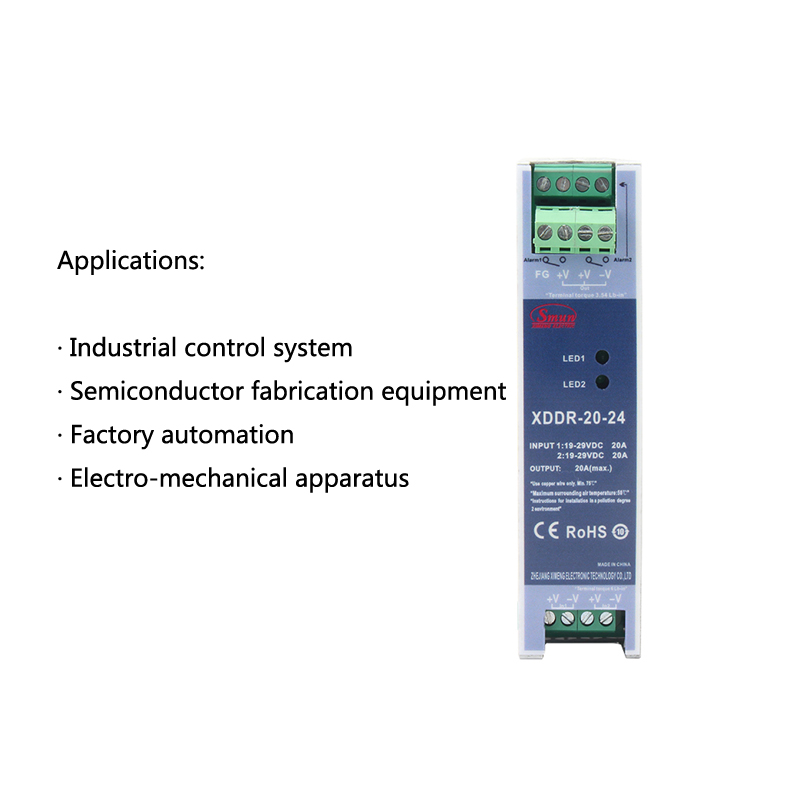

通用输入设计（ 根据型号后缀支持 12V/24V/48V DC ）使该冗余模块具有高度的适应性，适用于各种工业领域：
工业控制系统： 为 PLC、传感器和关键控制节点提供不间断电源，防止代价高昂的生产停顿。
半导体制造设备： 确保敏感制造工艺的稳定电压传输，其中功率波动会影响产量。
工厂自动化： 通过保持一致的电源可用性来支持机械臂、输送机网络和自动导引车 (AGV)。
机电设备： 为需要连续正常运行时间的重型机械和复杂机电设置提供可靠的冗余电源。
以下参数详细介绍了 SDDR 系列的操作限制和物理特性，可帮助工程团队准确选择组件。
| 参数 | 描述 |
|---|---|
| 输入电压 | 12V/24V/48V DC（型号后缀：-12，-24，-48） |
| 输出电流 | 连续长达 20A （峰值：30a持续5秒） |
| 电压下降 | ≤0.25V（在满载下） |
| 效率 | ≥98％（典型） |
| 工作温度 | -40°C至 +80°C（适用于高温的衍生曲线） |
| Dimensions | 32mm（W）×125.2mm（H）×102mm（D） |
| 标准 | IEC62368-1，UL62368-1，EAC TP TC004，EMC合规性（B类） |
