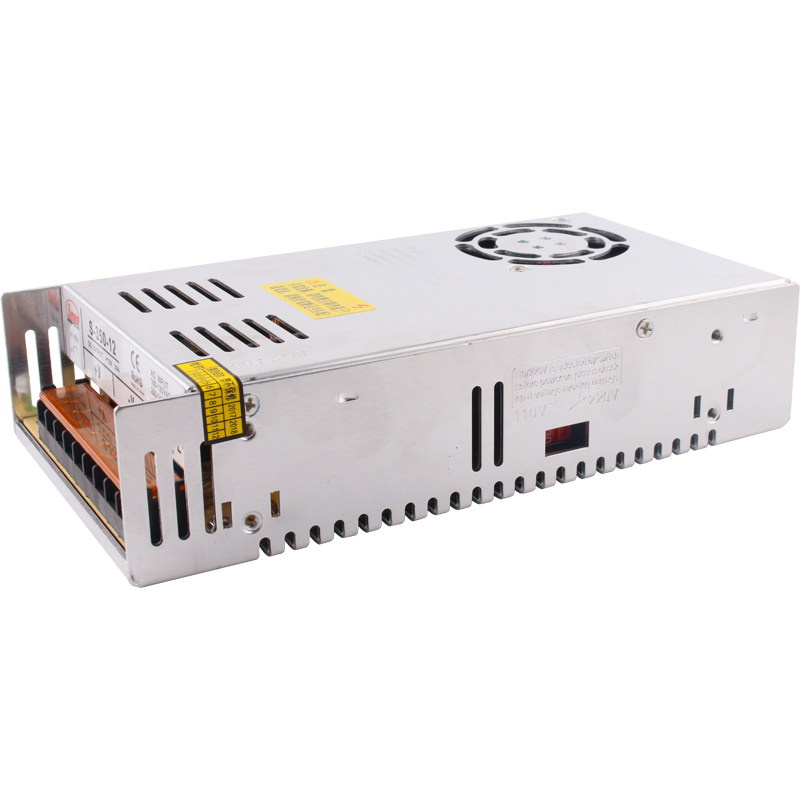

SD-350
SMUN
| 模型 | SD-350B | SD-350C | SD-350D | ||||||||||
| 输出 | 直流电压 | 5V | 12V | 24V | 48V | 5V | 12V | 24V | 48V | 5V | 12V | 24V | 48V |
| 额定电流 | 57a | 27.5a | 14.6a | 7.3a | 60a | 27.5a | 14.6a | 7.3a | 60a | 29.2a | 14.6a | 7.3a | |
| 当前范围 | 0-57a | 0-27.5A | 0-14.6a | 0-7.3A | 0-60A | 0-27.5A | 0-14.6a | 0-7.3A | 0-60A | 0-29.2a | 0-14.6a | 0-7.3A | |
| 额定功率 | 285W | 330W | 350.4W | 350.4W | 300W | 330W | 350.4W | 350.4W | 300W | 350.4W | 350.4W | 350.4W | |
| 电压adj.range | 4.5-5.5VDC | 11-16vdc | 23-30VDC | 43-53VDC | 4.5-5.5VDC | 11-16vdc | 23-30VDC | 43-53VDC | 4.5-5.5VDC | 11-16vdc | 23-30VDC | 43-53VDC | |
| 波纹和噪音 | 100MVP-P | 120MVP-P | 150MVP-P | 200mvp-p | 100MVP-P | 120MVP-P | 150MVP-P | 200mvp-p | 100MVP-P | 120MVP-P | 150MVP-P | 200mvp-p | |
| 电压公差 | ±2.0％ | ±1.0％ | ±1.0％ | ±1.0％ | ±2.0％ | ±1.0％ | ±1.0％ | ±1.0％ | ±2.0％ | ±1.0％ | ±1.0％ | ±1.0％ | |
| 线调节 | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | |
| 负载调节 | ±1.0％ | ±1.0％ | ±1.0％ | ±1.0％ | ±1.0％ | ±1.0％ | ±1.0％ | ±1.0％ | ±1.0％ | ±1.0％ | ±1.0％ | ±1.0％ | |
| 设置，上升时间 | 300ms，50ms，满载 | ||||||||||||
| 保持时间（typ。） | 满载30ms（仅D模式） | ||||||||||||
| 输入 | 电压范围 | B：19-36VDC C：36-72VDC D：72-144VDC | |||||||||||
| 效率 | 74％ | 80％ | 80％ | 84％ | 76％ | 81％ | 81％ | 82％ | 78％ | 83％ | 87％ | 89％ | |
| 直流电流 | 14.4A/24V | 16A/24V | 17.6A/24V | 17.6A/24V | 7.6A/48V | 8.8A/48V | 9.0A/48V | 9.0A/48V | 6A/96V | 6A/96V | 6A/96V | 6A/96V | |
| 保护 | 超载 | 额定输出功率105％〜135％ | |||||||||||
| 保护类型：关闭O/P电压，删除故障条件后自动恢复 | |||||||||||||
| 电压超过 | 5.75〜6.75V | 16.8〜20V | 31.5〜37.5V | 53〜65V | 5.75〜6.75V | 16.8〜20V | 31.5〜37.5V | 53〜65V | 5.75〜6.75V | 16.8〜20V | 31.5〜37.5V | 53〜65V | |
| 保护类型：关闭O/P电压，删除故障条件后自动恢复 | |||||||||||||
| 过度温度 | 关闭输出电压，温度低下降后自动接收器 | ||||||||||||
| 环境 | 工作温度 | -10+60℃ | |||||||||||
| 工作湿度 | 20-90％RH | ||||||||||||
| 存储温度，湿度 | -20〜+85℃，20％-90％RH | ||||||||||||
| 温度 | ±0.03％℃（0-50℃） | ||||||||||||
| 振动 | 10〜500Hz，2g 12min./1循环，60分钟的时期。每个沿x，y，z轴 | ||||||||||||
| 安全 & EMC | 安全标准 | 遵守：CE和GB4943.1 EN 60950.1安全标准 | |||||||||||
| 承受电压 | I/PO/P：1.5KVAC I/P-FG：1.5KVAC O/P-PG：0.5KVAC | ||||||||||||
| 隔离电阻 | I/PO/P，I/P-FG，O/P-FG：100m欧姆/500VDC/25℃/70％RH | ||||||||||||
| EMC排放 | BS EN/EN55032（CISPR32）B类B级，EAC TP TC 020 | ||||||||||||
| EMC免疫 | BS EN/EN61000-4-2,3,4,5,6,8，一类，EAC TP TC 020 | ||||||||||||
| 其他的 | mtbf | 1919.7k小时最小。 Telcordia SR-332（Bellcore）; 280.6k HRS最小值。 MIL-HDBK-217F（25℃） | |||||||||||
| 尺寸 | 215*115*50mm（L*W*H） | ||||||||||||
| 包装 | 1.1公斤; 12pcs/14.4kg/0.9cuft | ||||||||||||
| 笔记 | 1。所有未提及的参数均以12V/24V/48V/96V输入，额定负载和25 r的环境温度进行测量。 2。通过使用12 “扭曲的一对扭曲 - 终止的扭曲和47UF平行电容器终止的扭曲对线。3 。公差：设置公差，线路调节和负载调节。4 。请参阅降低输入电压，请参阅派遣端 的组合，请考虑到PORTION。所有EMC测试都将测试厚度为1mm的金属铁板上的测试样品，长度为360mm * 360mm。 | ||||||||||||
