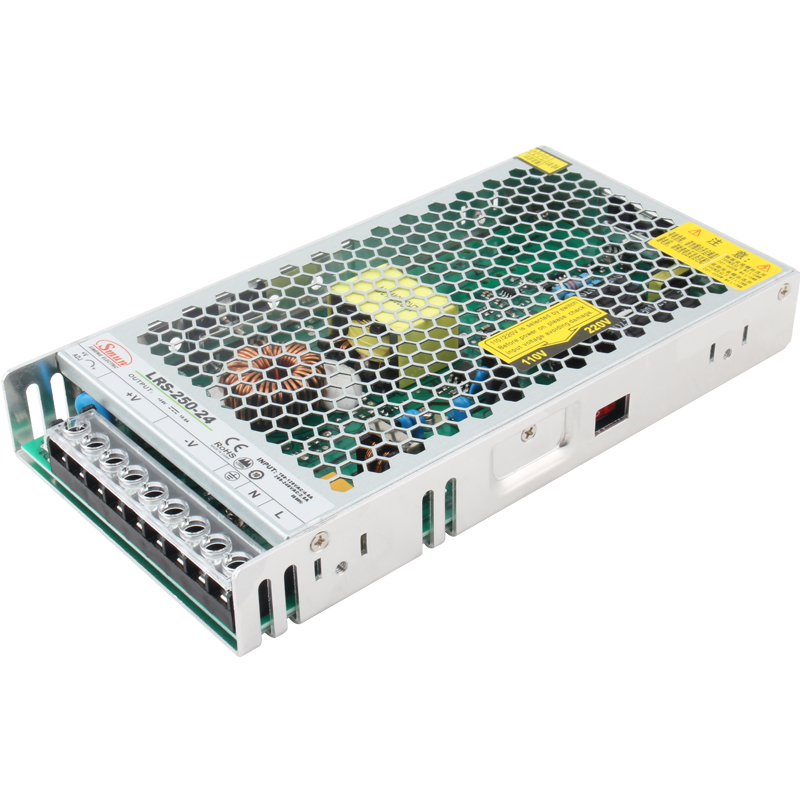

LRS-250
SMUN
描述：
LRS-250 是 SMUN 的一款大功率、单输出开关模式电源，SMUN 是业界值得信赖的品牌。该系列提供 250 瓦的输出容量，专为需要可靠且高效的直流电源的应用而设计。 LRS-250 的主要特性和优点包括：
应用：
LRS-250开关电源以其功率大、稳定性好、适用性广等特点，广泛应用于各行业和特定应用场景。以下是 LRS-250 的一些典型用途：
工业自动化控制:
LRS-250作为可靠的直流电源，适合支持各种工业自动化设备，如PLC（可编程逻辑控制器）、伺服驱动器、HMI（人机界面）、传感器和执行器，确保其在恶劣环境下平稳运行。复杂的工作条件。
军事装备和科学仪器:
LRS-250凭借其高稳定性和宽输入电压适应性，应用于军用硬件、实验室测试设备、精密测量仪器以及其他对电能质量要求异常严格的应用，以确保设备的精度和可靠性波动。
LED 照明系统:
该电源可为各种LED灯具和显示器提供恒定的直流电压，通过减轻电源波动引起的亮度变化来确保均匀且无闪烁的光输出。
电信设备和电力基础设施:
在电信基站、路由器、交换机、电力监控和保护设备中，LRS-250作为关键的电力器件，为电子器件提供稳定的工作环境，保证通信网络和电力系统的顺利运行。
医疗及家用电器设备:
对于医疗设备（例如患者监护仪、治疗设备）和家用电器（例如空气净化器、智能冰箱），LRS-250 提供合规、清洁的直流电源，确保安全高效的运行。
特征：
通用交流输入/全范围
内置EMI滤波器，纹波小
保护：短路/过载/过压
通过自然空气对流冷却
20℃连续工作43,000小时

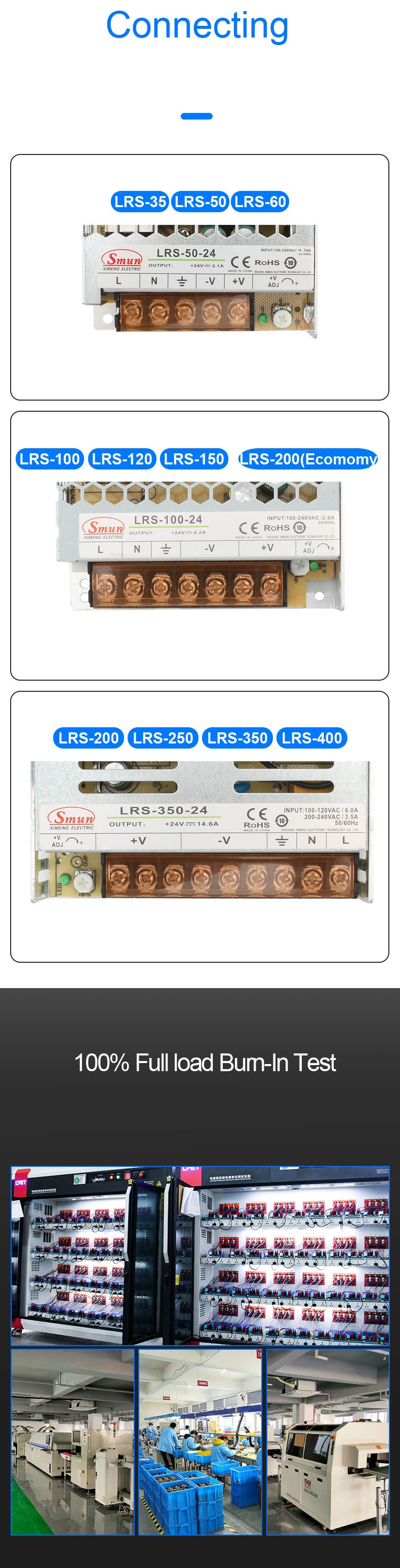

100%满载老化测试
LED 电源指示灯
符合适用于家用电器的 IEC/EN60335-1(PD3) 和 IEC/EN61558-1,2-16
3年保修
| 模型 | LRS-250-12 | LRS-250-15 | LRS-250-24 | LRS-250-36 | LRS-250-48 | |
| 输出 | 直流电压 | 12V | 15V | 24V | 36V | 48V |
| 电流范围 | 0-21A | 0-17A | 0-10.5A | 0-7A | 0-5.3A | |
| 额定功率 | 252W | 255W | 252W | 252W | 255W | |
| 纹波噪声（最大） | 100mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | |
| 电压调节范围 | 10.5~13.8V | 13.5~18V | 21.6~28.8V | 32.4~39.6V | 43.2~52.8V | |
| 电压容差 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| 线路调节 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 负载调整率 | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 设置、上升时间 | 1500ms,30ms/230VAC 1500ms,30ms/115VAC(满载) | |||||
| 保持时间 | 16ms/230VAC 12ms/115VAC（满载） | |||||
| 输入 | 电压范围 | 85~132VAC/170~264VAC 通过开关选择 240~373VDC(接通230VAC) | ||||
| 频率 | 47～63赫兹 | |||||
| 效率 | 87% | 88% | 89% | 89% | 90% | |
| 交流电流 | 4A/115VAC 2.2A/230VAC | |||||
| 浪涌电流 | 冷启动：60A/230VAC | |||||
| 漏电流 | <2mA/240VAC | |||||
| 保护 | 超载 | 110~140%额定输出功率 | ||||
| 保护类型：12-36V打嗝模式，故障排除后自动恢复 | ||||||
| 过电压 | 13.8~16.2V | 18.8~21.8V | 28.8~33.6V | 41.4~48.6V | 55.2~64.8V | |
| 保护类型：关断输出电压，重新上电恢复 | ||||||
| 环境 | 工作温度 | -20 ~ +70℃ (参考SMUN数据表降额曲线) | ||||
| 工作湿度 | 20 ~ 90% RH 无凝结 | |||||
| 储存温度湿度 | -45 ~ +85℃, 20 ~ 95% RH 无凝结 | |||||
| 温度系数 | ±0.03%/℃（0～50℃） | |||||
| 振动 | 10~500Hz,2G 10分钟/1周期,60分钟.每个XYZ轴 | |||||
| 安全 | 安全标准 | GB4943.1、EN60950.1 批准 | ||||
| 耐电压 | I/PO/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC | |||||
| 隔离电阻 | I/PO/P、I/P-FG、O/P-FG:100M欧姆/500VDC/25℃/70%RH | |||||
| 电磁兼容发射 | EN61000-3-2:2014/EN61000-3-3:2013 | |||||
| 电磁兼容抗扰度 | EN 55032:2015/EN55035:2017/60950-1 | |||||
| 其他的 | 平均无故障时间 | ≥347.5K小时MIL-HDBK-217F(25℃) | ||||

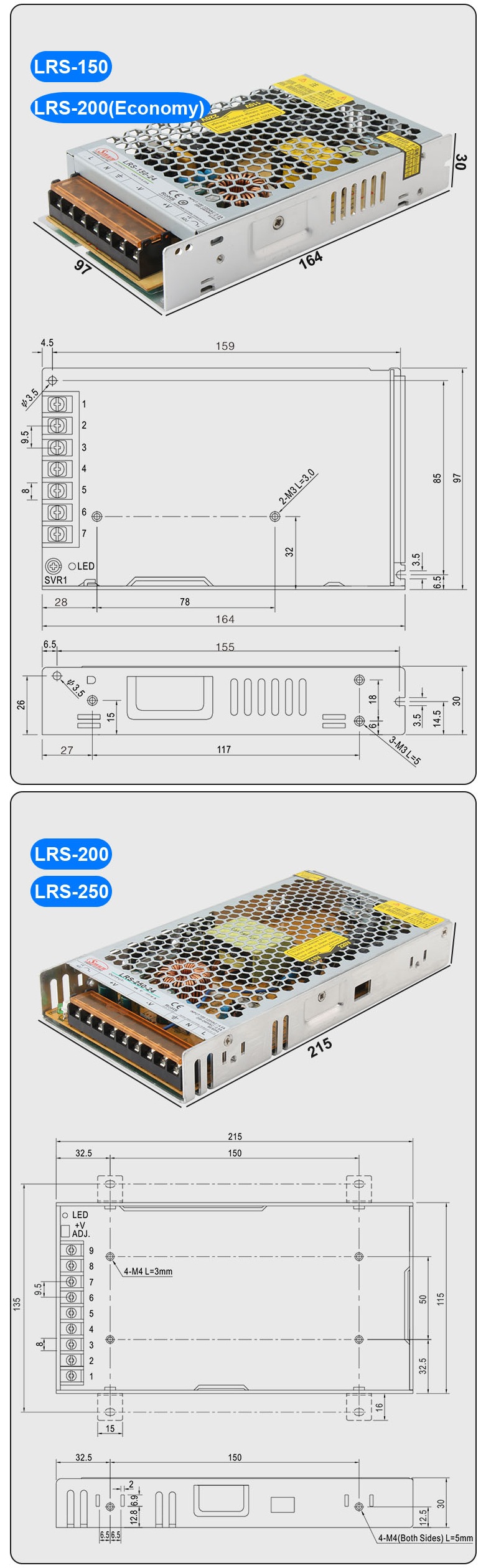

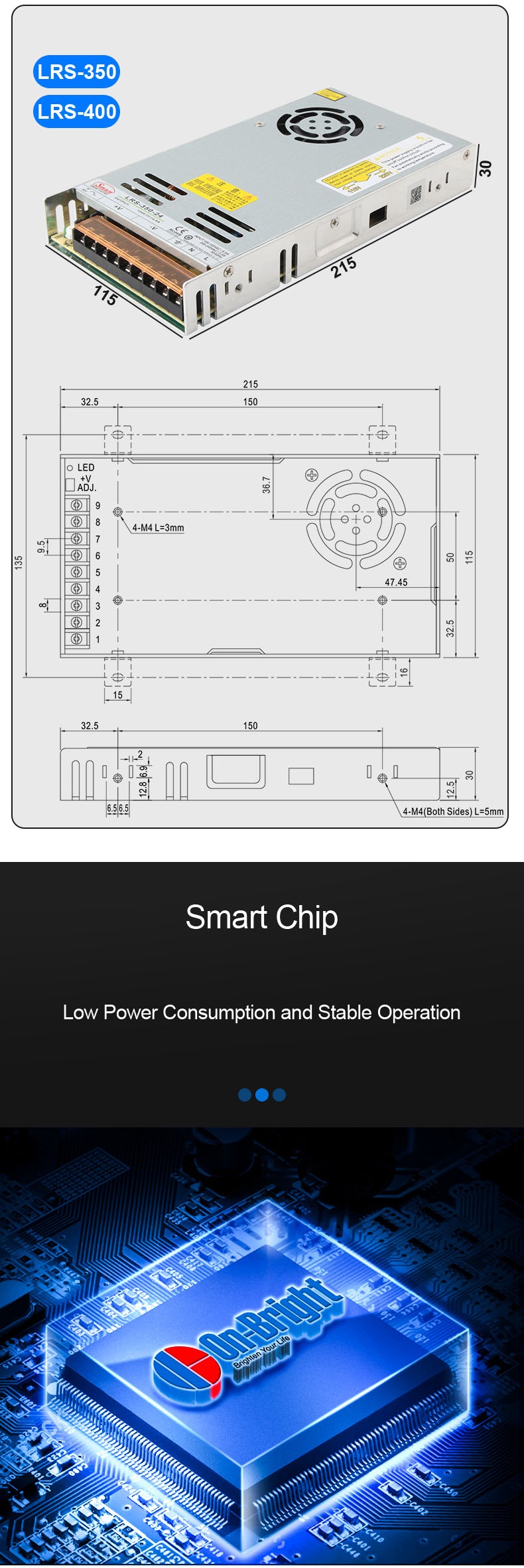

| 方面 | 215*115*30mm（长*宽*高） | |||||
| 包装 | 0.66公斤； 20个/13.2公斤/箱 | |||||
| 笔记 | 1.所有未特别提及的参数均在230VAC输入、额定负载、环境温度25℃下测量。 2.纹波噪声是在 20MHz 带宽下使用 12' 双绞线测量的，并端接 0.1uf 和 47uf 并联电容器。 3.容差包括设置容差、线路调整率和负载调整率。 4.低输入电压下需要降额输出，详见降额曲线。 5.电源应被视为系统中组件的一部分。所有EMC测试均将在厚度为1mm、长度为360mm、宽度为36mm的金属铁板上测试样品。 6.更多详情请联系SMUN客服。 | |||||
