多重耐药
SMUN
描述：
MDR 是一款高性能 DIN 导轨安装开关模式电源，专为工业应用而设计，可提供稳定的直流输出，非常适合安装在控制柜或其他需要高效电源转换的紧凑空间中。
| 系列 | 功率(W) | 输入(交流) | 输出(直流) | 尺寸（毫米） | 保修期（年） |
| 耐多药-10 | 85-264 | 5,12,15,24 | 22.5X90X100 | 3 | |
| 耐多药-20 | 20 | 5,12,15,24 | 22.5X90X100 | ||
| 耐多药-40 | 40 | 5,12,24,48 | 40X90X100 | ||
| 耐多药-60 | 60 | 5,12,24,48 | 40X90X100 | ||
| 耐多药-100 | 100 | 12,24,48 | 55X90X100 |
额定功率： MDR提供的输出功率，满足中型负载的功率要求。
输入电压： 支持宽范围的交流输入电压，通常为85VAC至264VAC，确保在全球不同电压标准下稳定运行。
输出配置： 提供多种输出电压选择，上述MDR型号提供5V、12V、24V DC、48V输出，专为有特定电压需求的设备量身定制。
超薄设计： 电源在设计时充分考虑了空间效率，具有超薄外形，便于在有限空间内安装。
安装方式： 采用标准DIN导轨安装（常见为TS35/75或TS35/15），可快速安装和维护。
高效率： 转换效率高，减少能量损失，有利于节能。
保护功能： 具有过载、短路、过压保护机制，确保电源及连接设备的安全。
无线版本： 某些型号提供无线配置，无需输出电缆，允许用户根据自己的具体要求进行接线。
EMI滤波器： 内置EMI滤波器，有效抑制电磁干扰，增强电磁兼容性。
使用环境： 适用于宽范围的工作温度，保证在工业环境下长期稳定运行。
工业自动化： 为 PLC、传感器、执行器、HMI 和其他工业控制系统提供动力。
安全监控： 适用于为闭路电视摄像机、门禁系统、报警系统和其他安全设备供电。
LED 照明： 充当 LED 驱动器，为工业或商业照明系统提供电力。
电信设备： 为网络交换机、路由器、服务器和其他电信基础设施提供稳定的直流电源。
仪器仪表： 为实验室设备、测量仪器和类似设备提供精确的电源支持。
规格：

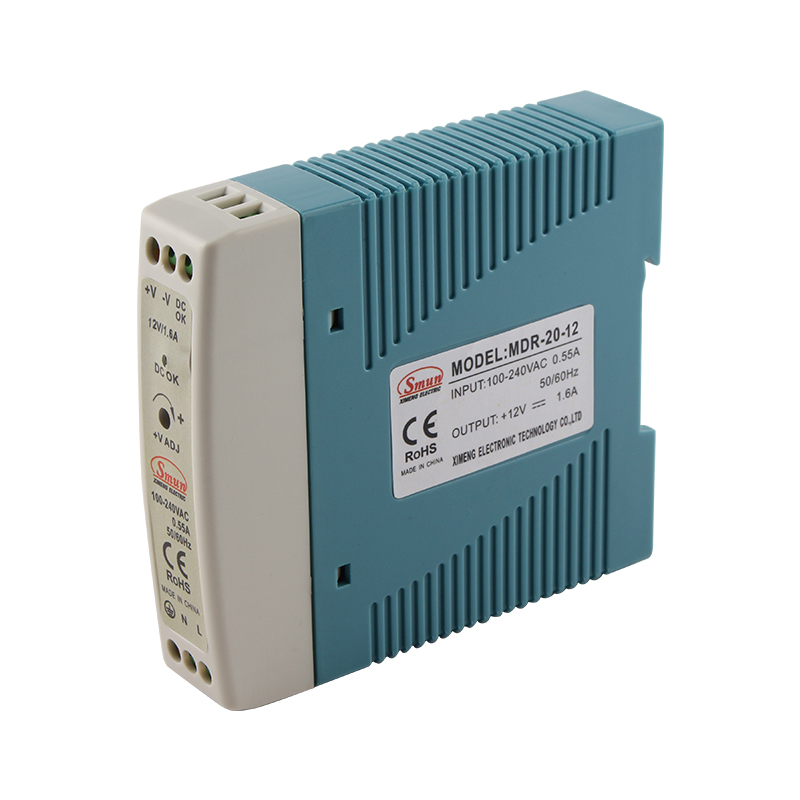

| 模型 | 耐多药-20-12 | 耐多药-20-24 | 耐多药-20-48 | |
| 输出 | 直流电压 | 12V | 24V | 48V |
| 当前范围 | 0-1.67A | 0-1A | 0-0.4A | |
| 额定功率 | 20W | 24W | 19.2W | |
| 波纹噪声（最大） | 120MVP-P | 150MVP-P | 180MVP-P | |
| 电压adj.range | 10.8〜13.2v | 21.6〜26.4V | 43.2〜52.8V | |
| 电压公差 | ±1.0％ | ±1.0％ | ±1.0％ | |
| 线调节 | ±1.0％ | ±1.0％ | ±0.2% | |
| 负载调节 | ±1.0％ | ±1.0％ | ±0.5％ | |
| 设置，上升时间 | 500ms,30ms/230VAC 1000ms,30ms/115VAC(满载) | |||
| 抓住时间 | 50ms/230VAC 20ms/115VAC(满载) | |||
| 输入 | 电压范围 | 85~264VAC 124~370VDC | ||
| 频率 | 47〜63Hz | |||
| 效率 | 80％ | 80％ | 84％ | |
| 交流电流 | 0.55A/115VAC 0.35A/230VAC | |||
| Inrush curent | 20A/115VAC 40A/230VAC | |||
| 泄漏电流 | <1mA / 240vac | |||
| 保护 | 超载 | 105~160额定输出功率 | ||
| 保护类型：打嗝模式，故障排除后自动恢复。 | ||||
| 电压超过 | 13.8〜16.2v | 28.5~33.8V | 41.4〜48.6V | |
| 保护类型：关闭输出电压，故障排除后自动恢复 | ||||
| 功能 | DC OK 有源信号（最大） | 9~13.5V/40mA | 18~27V/20mA | 41~54V/10mA |
| 环境 | 工作温度 | -20~ +70℃ (参考SMUN数据表降额曲线) | ||
| 工作湿度 | 20〜90％rh非调节 | |||
| 存储温度。湿度 | -20～+85℃，10～90%相对湿度 | |||
| 温度 | ±0.03％/℃（0〜50℃） | |||
| 振动 | 组件：10〜500Hz，2g 10min./1循环，60分钟。每个沿x，y，z轴；安装：合规性IEC60068-2-6 | |||
| 安全 | 安全标准 | 符合CE和GB4943.1安全标准 | ||
| 承受电压 | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 隔离电阻 | i/po/p，i/p-fg，o/p-fg：> 100m ohms/500vdc/25℃/70％RH | |||
| EMC排放 | EN61000-3-2：2014/EN61000-3-3：2013 | |||
| EMC免疫 | EN55032:2015/EN55035:2017/60950-1 | |||
| 其他的 | mtbf | 236.9k 小时 MIL-HDBK-217F(25℃) | ||
| 方面 | 22.5*90*100mm（长*宽*高） | |||
| 包装 | 0.19公斤； 72 件/14.7 公斤/0.91 立方英尺 | |||
| 笔记 | 1。在230VAC输入，额定负载和25°环境温度下测量所有未提及的参数。 2。涟漪和噪声在带宽20MHz的带宽下测量，使用12 “用0.1UF&47UF平行电容器终止的扭曲的对线。 3。公差：包括设置公差，线调节和负载调节。 4、低输入电压情况下需要降低输出，详见降额曲线图。 5. 设置时间的长度是在首次冷启动时测量的。打开/关闭电源可能会增加设置时间。 6.请与Smun客户服务联系以获取更多详细信息。 | |||

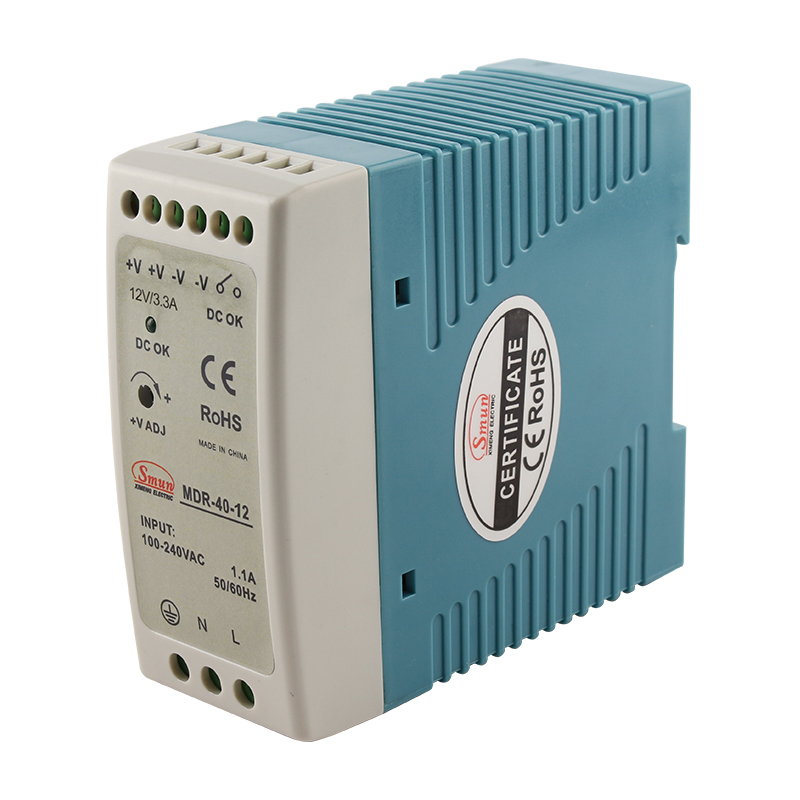

| 模型 | 耐多药-40-12 | 耐多药-40-24 | 耐多药-40-48 | |
| 输出 | 直流电压 | 12V | 24V | 48V |
| 当前范围 | 0-3.4a | 0-1.7A | 0-0.83A | |
| 额定功率 | 40.8W | 40.8W | 39.8W | |
| 波纹噪声（最大） | 120MVP-P | 150MVP-P | 180MVP-P | |
| 电压adj.range | 10.8〜13.2v | 21.6〜26.4V | 43.2〜52.8V | |
| 电压公差 | ±1.0％ | ±1.0％ | ±1.0％ | |
| 线调节 | ±1.0％ | ±1.0％ | ±0.2% | |
| 负载调节 | ±1.0％ | ±1.0％ | ±0.5％ | |
| 设置，上升时间 | 500ms,30ms/230VAC 1000ms,30ms/115VAC(满载) | |||
| 抓住时间 | 50ms/230VAC 20ms/115VAC(满载) | |||
| 输入 | 电压范围 | 85~264VAC 124~370VDC | ||
| 频率 | 47〜63Hz | |||
| 效率 | 76％ | 80％ | 84％ | |
| 交流电流 | 0.55A/115VAC 0.35A/230VAC | |||
| Inrush curent | 20A/115VAC 40A/230VAC | |||
| 泄漏电流 | <1mA / 240vac | |||
| 保护 | 超载 | 105〜160％额定输出功率 | ||
| 保护类型：打嗝模式，故障排除后自动恢复。 | ||||
| 电压超过 | 13.8〜16.2v | 28.5~33.8V | 41.4〜48.6V | |
| 保护类型：关闭输出电压，故障排除后自动恢复 | ||||
| 功能 | DC OK 有源信号（最大） | 9~13.5V/40mA | 18~27V/20mA | 41~54V/10mA |
| 环境 | 工作温度 | -20~ +70℃ (参考SMUN数据表降额曲线) | ||
| 工作湿度 | 20〜90％rh非调节 | |||
| 存储温度。湿度 | -20～+85℃，10～90%相对湿度 | |||
| 温度 | ±0.03％/℃（0〜50℃） | |||
| 振动 | 组件：10〜500Hz，2g 10min./1循环，60分钟。每个沿x，y，z轴；安装：合规性IEC60068-2-6 | |||
| 安全 | 安全标准 | 符合CE和GB4943.1安全标准 | ||
| 承受电压 | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 隔离电阻 | i/po/p，i/p-fg，o/p-fg：> 100m ohms/500vdc/25℃/70％RH | |||
| EMC排放 | EN61000-3-2：2014/EN61000-3-3：2013 | |||
| EMC免疫 | EN55032:2015/EN55035:2017/60950-1 | |||
| 其他的 | mtbf | >327.9k 小时 MIL-HDBK-217F(25℃) | ||
| 方面 | 40*90*100mm（长*宽*高） | |||
| 包装 | 0.25公斤 | |||
| 笔记 | 1。在230VAC输入，额定负载和25°环境温度下测量所有未提及的参数。 2。涟漪和噪声在带宽20MHz的带宽下测量，使用12 “用0.1UF&47UF平行电容器终止的扭曲的对线。 3。公差：包括设置公差，线调节和负载调节。 4、低输入电压情况下需要降低输出，详见降额曲线图。 5. 设置时间的长度是在首次冷启动时测量的。打开/关闭电源可能会增加设置时间。 6.请与Smun客户服务联系以获取更多详细信息。 | |||

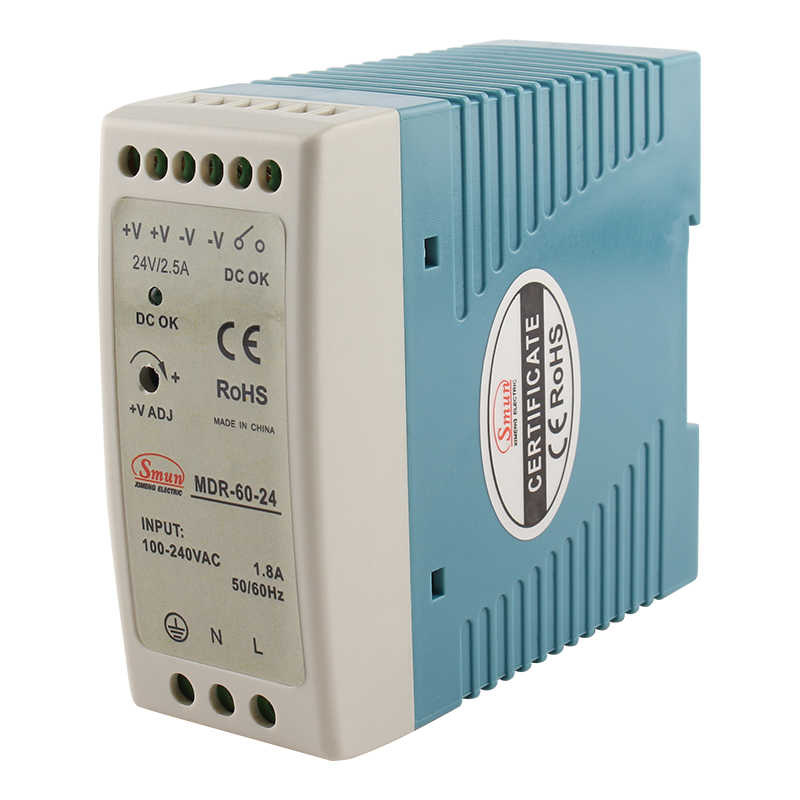

| 模型 | 耐多药-60-12 | 耐多药-60-24 | 耐多药-60-48 | |
| 输出 | 直流电压 | 12V | 24V | 48V |
| 当前范围 | 0-5A | 0-2.5A | 0-1.25a | |
| 额定功率 | 60W | 60W | 60W | |
| 波纹噪声（最大） | 120MVP-P | 150MVP-P | 180MVP-P | |
| 电压adj.range | 10.8〜13.2v | 21.6〜26.4V | 43.2〜52.8V | |
| 电压公差 | ±1.0％ | ±1.0％ | ±1.0％ | |
| 线调节 | ±1.0％ | ±1.0％ | ±0.2% | |
| 负载调节 | ±1.0％ | ±1.0％ | ±0.5％ | |
| 设置，上升时间 | 500ms,30ms/230VAC 1000ms,30ms/115VAC(满载) | |||
| 抓住时间 | 50ms/230VAC 20ms/115VAC(满载) | |||
| 输入 | 电压范围 | 85~264VAC 124~370VDC | ||
| 频率 | 47〜63Hz | |||
| 效率 | 76％ | 80％ | 84％ | |
| 交流电流 | 0.55A/115VAC 0.35A/230VAC | |||
| Inrush curent | 20A/115VAC 40A/230VAC | |||
| 泄漏电流 | <1mA / 240vac | |||
| 保护 | 超载 | 105〜160％额定输出功率 | ||
| 保护类型：打嗝模式，故障排除后自动恢复。 | ||||
| 电压超过 | 13.8〜16.2v | 28.5~33.8V | 41.4〜48.6V | |
| 保护类型：关闭输出电压，故障排除后自动恢复 | ||||
| 功能 | DC OK 有源信号（最大） | 9~13.5V/40mA | 18~27V/20mA | 41~54V/10mA |
| 环境 | 工作温度 | -20~ +70℃ (参考SMUN数据表降额曲线) | ||
| 工作湿度 | 20〜90％rh非调节 | |||
| 存储温度。湿度 | -20～+85℃，10～90%相对湿度 | |||
| 温度 | ±0.03％/℃（0〜50℃） | |||
| 振动 | 组件：10〜500Hz，2g 10min./1循环，60分钟。每个沿x，y，z轴；安装：合规性IEC60068-2-6 | |||
| 安全 | 安全标准 | 符合CE和GB4943.1安全标准 | ||
| 承受电压 | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 隔离电阻 | i/po/p，i/p-fg，o/p-fg：> 100m ohms/500vdc/25℃/70％RH | |||
| EMC排放 | EN61000-3-2：2014/EN61000-3-3：2013 | |||
| EMC免疫 | EN55032:2015/EN55035:2017/60950-1 | |||
| 其他的 | mtbf | >299.2千小时 MIL-HDBK-217F(25℃) | ||
| 方面 | 40*90*100mm（长*宽*高） | |||
| 包装 | 0.25公斤 | |||
| 笔记 | 1。在230VAC输入，额定负载和25°环境温度下测量所有未提及的参数。 2。涟漪和噪声在带宽20MHz的带宽下测量，使用12 “用0.1UF&47UF平行电容器终止的扭曲的对线。 3。公差：包括设置公差，线调节和负载调节。 4、低输入电压情况下需要降低输出，详见降额曲线图。 5. 设置时间的长度是在首次冷启动时测量的。打开/关闭电源可能会增加设置时间。 6.请与Smun客户服务联系以获取更多详细信息。 | |||

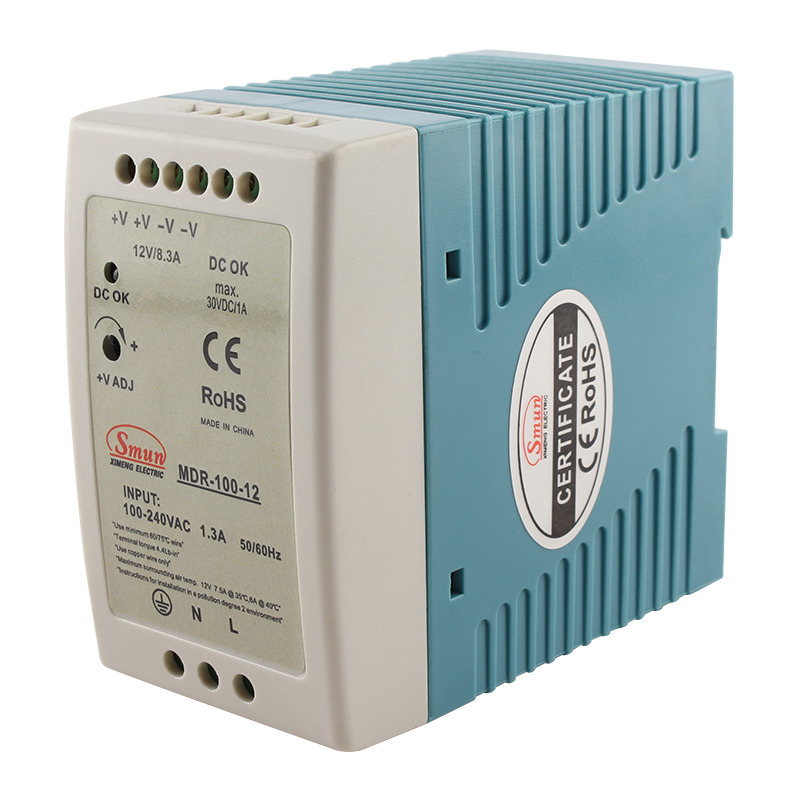

| 模型 | 耐多药-100-12 | 耐多药-100-24 | 耐多药-100-48 | |
| 输出 | 直流电压 | 12V | 24V | 48V |
| 当前范围 | 0-8.3a | 0-4.2a | 0-2.1a | |
| 额定功率 | 99.6W | 100.8W | 100.5W | |
| 波纹噪声（最大） | 120MVP-P | 150MVP-P | 180MVP-P | |
| 电压adj.range | 10.8〜13.2v | 21.6〜26.4V | 43.2〜52.8V | |
| 电压公差 | ±1.0％ | ±1.0％ | ±1.0％ | |
| 线调节 | ±1.0％ | ±1.0％ | ±0.2% | |
| 负载调节 | ±1.0％ | ±1.0％ | ±0.5％ | |
| 设置，上升时间 | 500ms,30ms/230VAC 1000ms,30ms/115VAC(满载) | |||
| 抓住时间 | 50ms/230VAC 20ms/115VAC(满载) | |||
| 输入 | 电压范围 | 85~264VAC 124~370VDC | ||
| 频率 | 47〜63Hz | |||
| 效率 | 76％ | 80％ | 84％ | |
| 交流电流 | 0.55A/115VAC 0.35A/230VAC | |||
| Inrush curent | 20A/115VAC 40A/230VAC | |||
| 泄漏电流 | <1mA / 240vac | |||
| 保护 | 超载 | 105〜160％额定输出功率 | ||
| 保护类型：打嗝模式，故障排除后自动恢复。 | ||||
| 电压超过 | 13.8〜16.2v | 28.5~33.8V | 41.4〜48.6V | |
| 保护类型：关闭输出电压，故障排除后自动恢复 | ||||
| 功能 | DC OK 有源信号（最大） | 9~13.5V/40mA | 18~27V/20mA | 41~54V/10mA |
| 环境 | 工作温度 | -20~ +70℃ (参考SMUN数据表降额曲线) | ||
| 工作湿度 | 20〜90％rh非调节 | |||
| 存储温度。湿度 | -20～+85℃，10～90%相对湿度 | |||
| 温度 | ±0.03％/℃（0〜50℃） | |||
| 振动 | 组件：10〜500Hz，2g 10min./1循环，60分钟。每个沿x，y，z轴；安装：合规性IEC60068-2-6 | |||
| 安全 | 安全标准 | 符合CE和GB4943.1安全标准 | ||
| 承受电压 | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 隔离电阻 | i/po/p，i/p-fg，o/p-fg：> 100m ohms/500vdc/25℃/70％RH | |||
| EMC排放 | EN61000-3-2：2014/EN61000-3-3：2013 | |||
| EMC免疫 | EN55032:2015/EN55035:2017/60950-1 | |||
| 其他的 | mtbf | >346k 小时 MIL-HDBK-217F(25℃) | ||
| 方面 | 55*90*100mm（长*宽*高） | |||
| 包装 | 0.45公斤 | |||
| 笔记 | 1。在230VAC输入，额定负载和25°环境温度下测量所有未提及的参数。 2。涟漪和噪声在带宽20MHz的带宽下测量，使用12 “用0.1UF&47UF平行电容器终止的扭曲的对线。 3。公差：包括设置公差，线调节和负载调节。 4、低输入电压情况下需要降低输出，详见降额曲线图。 5. 设置时间的长度是在首次冷启动时测量的。打开/关闭电源可能会增加设置时间。 6.请与Smun客户服务联系以获取更多详细信息。 | |||
