LRS-150
SMUN
描述：
LRS-150是来自著名品牌Smun的高性能，紧凑的开关模式。它提供了150瓦的功率输出，并具有各种输出电压配置，例如24V/6.5A，12V/12.5A和48V，可满足各种应用需求。 LRS-150的主要功能包括：
应用程序：
LRS-150系列开关模式电源在需要稳定的直流电源的各种情况下找到广泛使用，包括但不限于：
LED照明：
为LED灯具，灯条，显示等提供恒定的驱动力。
工业控制：
为自动化设备，仪器，电动机和其他工业控制系统供电。
电信设备：
充当网络设备，无线基站，安全监视系统等的稳定电源。
~!phoenix_var10_0!~~!phoenix_var10_1!~
为医疗诊断，治疗设备和实验室仪器提供清洁，稳定的功率。
可再生能源：
在光伏存储系统，电动汽车充电设施和其他可再生能源域中充当控制或辅助电源。
特征：
通用交流输入/全范围
内置的EMI滤波器，微小的波纹
保护：短路/过载/电压
自由空气对流冷却
43,000小时的连续操作20℃
100％全负载燃烧测试
电源的LED指示器
遵守IEC/EN60335-1（PD3）和IEC/EN61558-1,2-16适合家庭用具
3年保修
| 模型 | LRS-150-12 | LRS-150-15 | LRS-150-24 | LRS-150-36 | LRS-1220-48 | |
| 输出 | 直流电压 | 12V | 15V | 24V | 36V | 48V |
| 当前范围 | 0-12.5a | 0-10a | 0-6.3A | 0-4.2a | 0-3.2a | |
| 额定功率 | 150W | 150W | 151.2W | 151.2W | 153.6W | |
| 波纹噪声（最大） | 150MVP-P | 150MVP-P | 200mvp-p | 200mvp-p | 200mvp-p | |
| 电压adj.range | 10.5〜13.8V | 13.5〜18V | 21.6〜28.8V | 32.4〜39.6V | 43.2〜52.8V | |
| 电压公差 | ±1.0％ | ±1.0％ | ±1.0％ | ±1.0％ | ±1.0％ | |
| 线调节 | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | |
| 负载调节 | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | |
| 设置，上升时间 | 500ms，30ms/230VAC 500ms，30ms/115VAC（满载） | |||||
| 抓住时间 | ~!phoenix_var83_0!~ ~!phoenix_var83_1!~ | |||||
| 输入 | 电压范围 | 85〜132VAC/170〜264VAC 由开关 240〜373VDC（230VAC）选择 | ||||
| 频率 | 47〜63Hz | |||||
| 效率 | 87.5％ | 88.5％ | 89％ | 89％ | 90％ | |
| 交流电流 | 3A/115VAC 1.7A/230VAC | |||||
| Inrush curent | 冷启动：60A/230VAC | |||||
| 泄漏电流 | <0.75mA / 240VAC | |||||
| 保护 | 超载 | 110〜150％额定输出功率 | ||||
| 保护tye：打ic模式，删除故障条件后自动恢复 | ||||||
| 电压超过 | 13.8〜16.2v | 18.8〜21.8V | 28.8〜33.6V | 41.4〜48.6V | 55.2〜64.8V | |
| 保护类型：关闭O/P电压，重新启动以恢复 | ||||||
| 环境 | 工作温度 | -20〜 +70℃（请参阅Smun的DataSheet dear曲线） | ||||
| 工作湿度 | 20〜90％rh非调节 | |||||
| 存储温度。湿度 | -45〜 +85℃，20〜95％rh无调 | |||||
| 温度 | ±0.03％/℃（0〜50℃） | |||||
| 振动 | 10〜500Hz，2G 10分钟/1个周期，60分钟。 | |||||
| 安全 | 安全标准 | GB4943.1，EN60950.1批准 | ||||
| 承受电压 | I/PO/P：1.5KVAC I/P-FG：1.5KVAC O/P-FG：0.5KVAC | |||||
| 隔离电阻 | I/PO/P，I/P-FG，O/P-FG：100m欧姆/500VDC/25℃/70％RH | |||||
| EMC排放 | EN61000-3-2：2014/EN61000-3-3：2013 | |||||
| EMC免疫 | EN 55032：2015/EN55035：2017/60950-1 | |||||
| 其他的 | mtbf | ≥720.6KHRS MILS MIL-HDBK-217F（25℃） | ||||

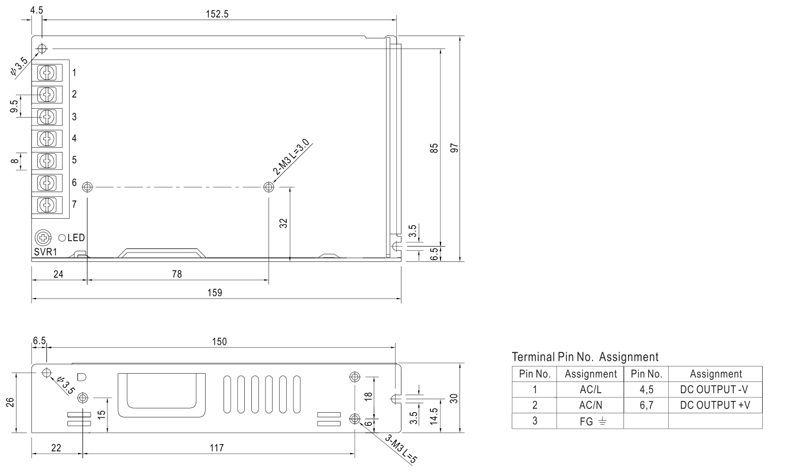

| 方面 | 159*97*30mm（L*W*H） | |||||
| 包装 | 0.42kg; 30pcs/15.4kg/ctn | |||||
| 笔记 | 1.在230VAC输入，额定负载和25°环境温度下测量未提及的所有参数。 2.通过使用12 “用0.1UF和47UF平行电容器终止的扭曲的扭曲 - 线，在20MHz的带宽下测量底噪声。 3.耐受性包括设置公差，线调节和负载调节。 4.在低输入电压下需要衍生输出。请有关详细信息请参阅衍生曲线。 5.电源应被视为系统中组件的一部分。所有EMC测试将在厚度为1mm，360mm长度和宽度36mm的金属铁板上测试样品。 6.请与Smun客户服务联系以获取更多详细信息。 | |||||
