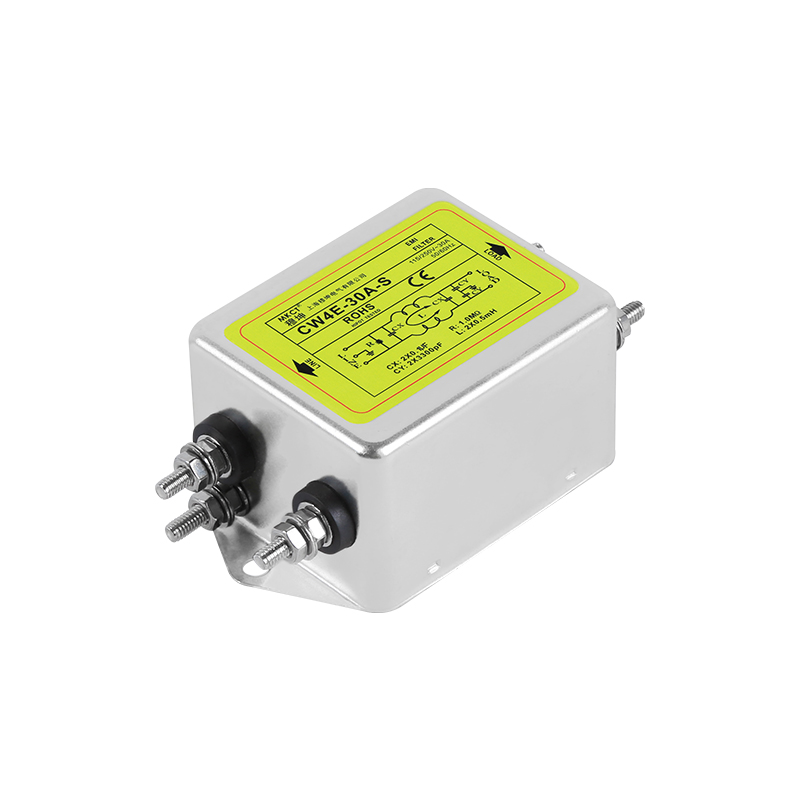

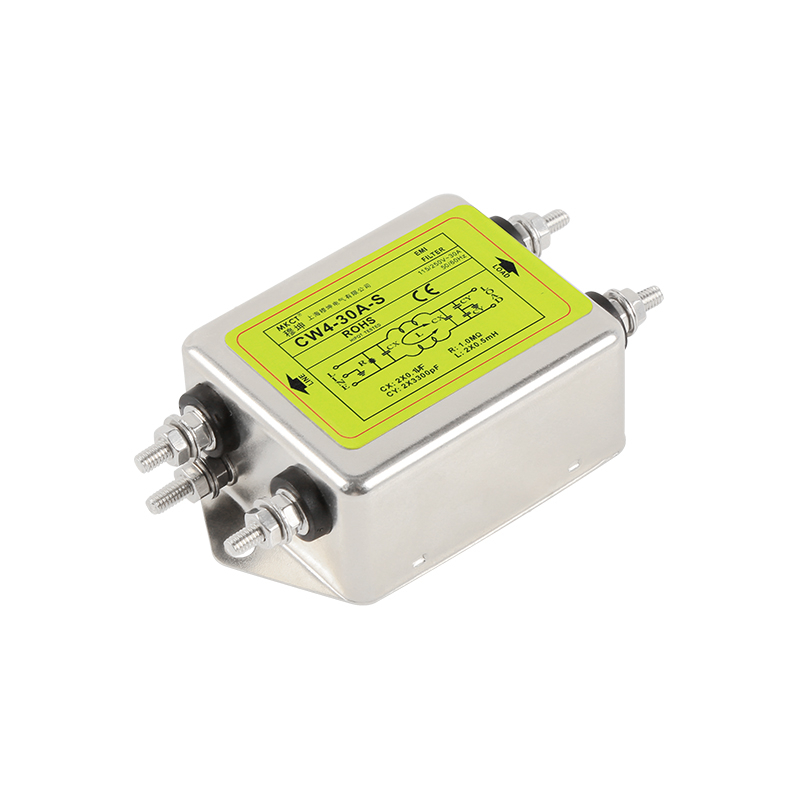

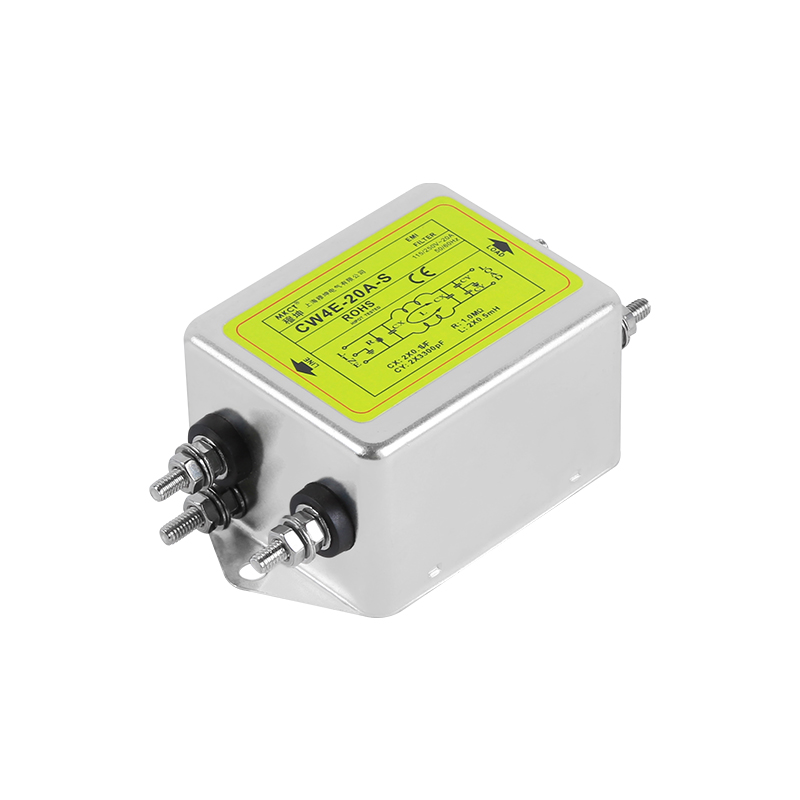

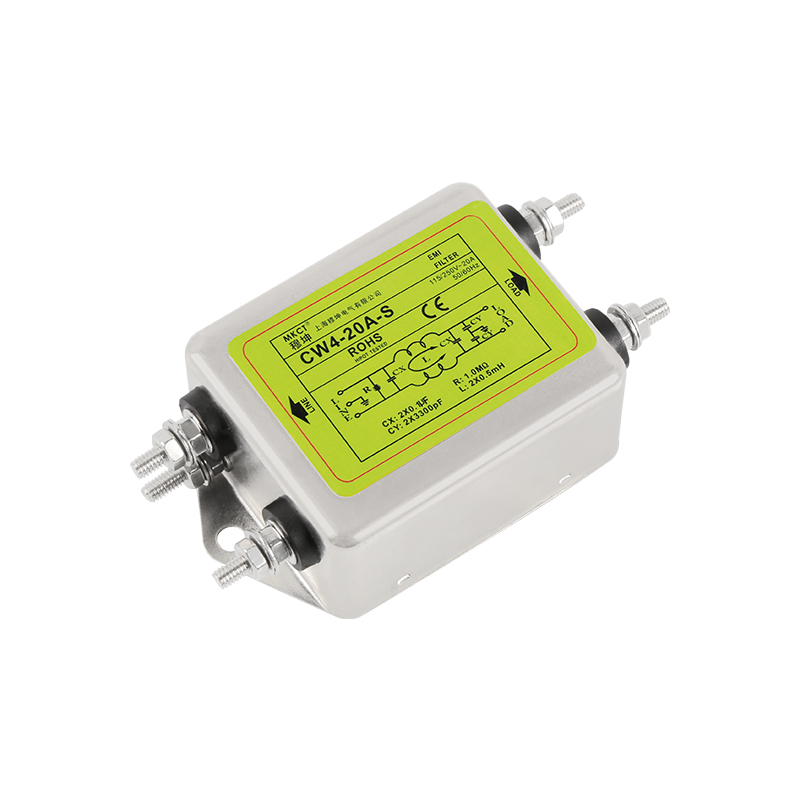

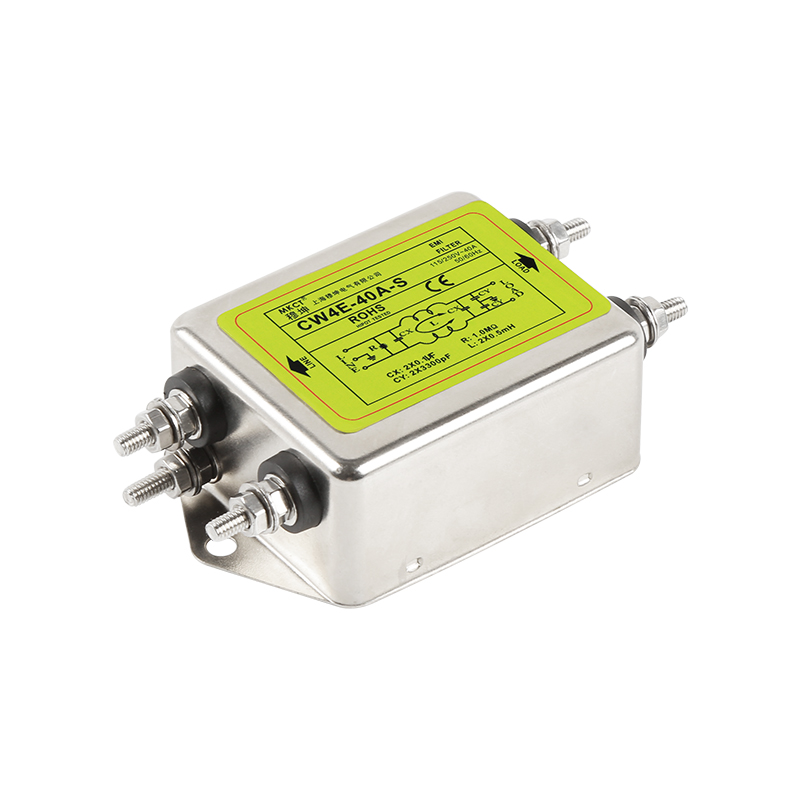

螺栓连接单相交流220V EMI净化CW4-3A/6A/10A/20A/30A/40A-S电源滤波器

螺栓连接单相交流 220V EMI 净化电源滤波器是一个关键组件，旨在保护您的电气系统免受破坏性电磁干扰。 CW4-S 和 CW4E-S 系列专为单相电力网络而设计，提供出色的噪声抑制功能，确保工业和商业设备平稳运行而不会导致信号衰减。通过将此电源滤波器集成到您的控制面板或设备机箱中，您可以有效降低与设备故障、意外停机和合规性问题相关的采购风险。

特点和优点

该系列 EMI 电源滤波器在设计时考虑了实用性和长期可靠性，为系统集成商和设备制造商提供了显着的优势：

• 尺寸紧凑且易于安装： 这款 EMI 电源滤波器采用高度节省空间的设计，可实现快速、简单且安全的底盘安装。这种紧凑的设计显着减少了安装时间，降低了劳动力成本，并优化了拥挤的电气控制面板或设备外壳内的内部布局。

• 多功能螺栓端子连接： 过滤器采用坚固可靠的螺栓连接方式，即使在振动环境下也能确保安全的电气接触。这种稳定的连接最大限度地减少了维护需求，降低了接触电阻，并增强了连续运行期间的整体系统安全性。

• 卓越的 EMI 和 RFI 抑制： 提供出色的传导衰减性能以及高效的浪涌脉冲保护。通过主动抑制射频干扰 (RFI) 和电磁干扰 (EMI)，它可以保护敏感的下游组件、微处理器和传感器免受电网波动、电压尖峰和高频噪声的影响。

典型应用

这款单相 AC 220V EMI 滤波器用途广泛，适用于对电能质量至关重要的各种严苛环境：

• 电气和电子设备： 为一般工业电子设备、电源和测试仪器提供清洁、纯净的电力。它确保稳定运行并显着降低电源线噪声引起的故障或读数不准确的风险。

• 医疗和家用设备： 非常适合敏感的医疗诊断设备、患者监护系统和先进的智能家用电器。在这些应用中，保持严格的信号完整性并最大限度地减少电磁辐射对于确保患者安全和设备可靠性至关重要。

• 自动化和数据通信系统： 强烈推荐用于工业自动化控制器 (PLC)、机器人、数据通信网络和电子数据处理设备。该滤波器通过滤除来自主电源的破坏性高频干扰，有助于防止数据包丢失、通信错误和意外的系统重置。

技术规格

了解技术参数对于正确选择组件至关重要。 CW4 系列专为满足严格的行业标准而设计，提供多种额定电流选择以适应各种负载能力。强大的介电强度和宽广的工作温度范围确保滤波器即使在苛刻的热条件下也能可靠地运行。

• 最大连续工作电压： 250VAC

• 工作频率： 50/60Hz

• 额定电流： 3A – 40A @ 40℃（最大）

• 高电位测试电压（1分钟）： 线对线1500VDC/线对地1500VAC

• 工作和存储温度范围： -25℃ ~ +85℃（气候类别25/085/21）

型号矩阵和规格

请参阅下面的详细型号矩阵，选择适当的单极或双极配置以及满足您的特定应用需求的额定电流。

示意图	模型	规格	当前的
	CW4-3A-S	螺栓固定单极	3A
	CW4-6A-S		6A
	CW4-10A-S		10A
	CW4-20A-S		20a
	CW4-30A-S		30A
	CW4L2-3A-S	螺栓连接双极	3A
	CW4L2-6A-S		6A
	CW4L2-10A-S		10A
	CW4L2-20A-S		20a
	CW4L2-30A-S		30A
	CW4E-3A-S	螺栓固定单极	3A
	CW4E-6A-S		6A
	CW4E-10A-S		10A
	CW4E-20A-S		20a
	CW4E-30A-S		30A
	CW4E-40A-S		40A
	CW4EL2-3A-S	螺栓连接双极	3A
	CW4EL2-6A-S		6A
	CW4EL2-10A-S		10A
	CW4EL2-20A-S		20a
	CW4EL2-30A-S		30A

有关综合性能曲线、尺寸图和更多技术文档，请参阅相邻选项卡中的专用数据表部分。
