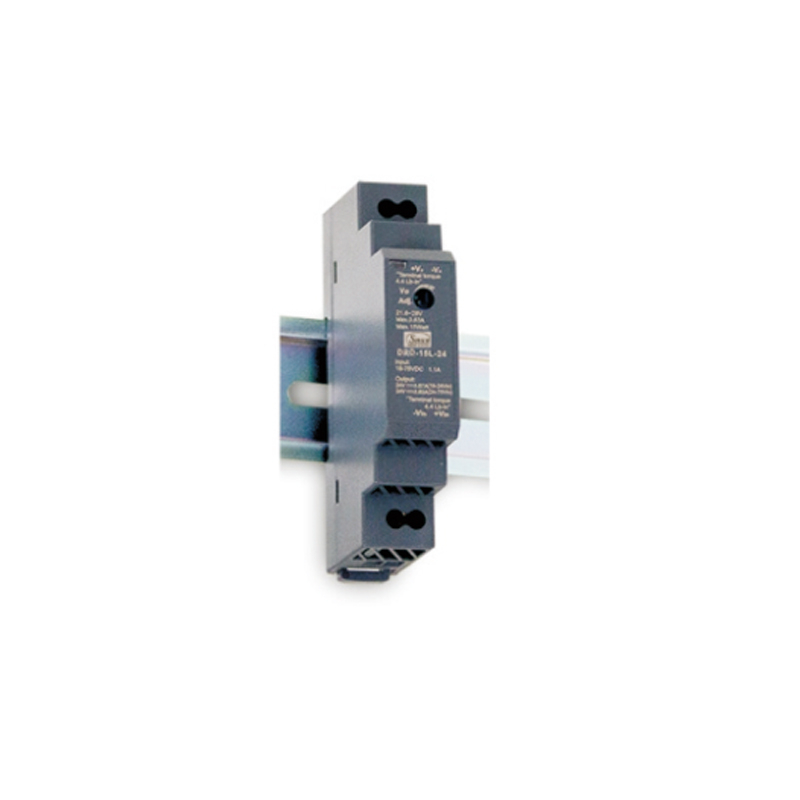

| 模型 | DRD-15G-5 | DRD-15G-12 | DRD-15G-15 | DRD-15G-24 | |
| 输出 | 输出电压 | 5V | 12V | 15V | 24V |
| 额定电流 | 3A | 1.25安 | 1A | 0.63安 | |
| 当前范围 | 0–3 A | 0–1.25A | 0–1 A | 0–0.63A | |
| 额定功率 | 15瓦 | 15瓦 | 15瓦 | 15瓦 | |
| 纹波和噪声（最大） | 50 mVp-p | 60 mVp-p | 75 mVp-p | 100 mVp-p | |
| 电压调节范围 | 4.5–5.5V | 9–13.2V | 13.5–16.5V | 21.6–28V | |
| 电压精度 | ±2.0％ | ±2.0％ | ±2.0％ | ±2.0％ | |
| 线调节 | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | |
| 负载调节 | ±1.0％ | ±0.5％ | ±0.5％ | ±0.5％ | |
| 启动时间 | 120毫秒 | ||||
| 上升时间 | 85 毫秒（满载） | ||||
| 保持时间（典型值） | G 型：8 ms @ 24 V 输入 | ||||
| 外部电容 | 3300微法 | 1200微法 | 1200微法 | 680微法 | |
| 输入 | 输入电压范围 | 9–36 伏直流电 | |||
| 效率（典型值） | 84％ | 85％ | 85％ | 86％ | |
| 直流电流 | 0.8A/24VDC | ||||
| 浪涌电流 | 15A/24VDC | ||||
| 保护 | 超载 | 评级者力量 110-150% | |||
| 打嗝模式，故障排除后自动恢复 | |||||
| 电压超过 | 5.75–7V | 13.8–16.2V | 17.25–20.25V | 28.8–34V | |
| 保护类型：关闭O/P电压，重新启动以恢复 | |||||
| 极性反接 | 基于 MOSFET 的自动恢复（无损坏） | ||||
| 欠压锁定 | 24V输入（G型）：ON≥9V，OFF≤8.5V | ||||
| 环境 | 工作温度 | -40°C至+85°C（参考降额曲线） | |||
| 湿度 | 5%–95% RH（非凝结） | ||||
| 储存温度/湿度 | -40°C 至 +85°C，5%–95% RH（非冷凝） | ||||
| 温度系数 | ±0.03%/°C (0°C–60°C) | ||||
| 抗振性 | 10–500 Hz，2G（X/Y/Z 轴，60 分钟/周期） | ||||
| 高度 | 2000米 | ||||
| 安全 & EMC | 安全合规 | IEC 62368-1 GB4943.1 | |||
| EMC排放 | EN55032 (CISPR32) B 级、EN61000-3-3 | ||||
| EMC免疫 | EN 61000-4-2, 3, 4, 5, 6, 8 | ||||
| 承受电压 | 输入/输出/输出：3KVDC | ||||
| 隔离电阻 | I/PO/P>100M欧姆/500Vdc/25℃/70%RH | ||||
| 其他的 | mtbf | 907 k 小时（分钟）@ 25°C (MIL-HDBK-217F) | |||
| Dimensions | 17.5×90×54.5毫米（宽×高×深） | ||||
| 重量 | 68克/个 | ||||
| 笔记 | 1.除非另有说明，所有规格均在 24 VDC 输入、额定负载和 25°C 环境温度下测量。 2. 纹波/噪声测量方法：12' 双绞线并联 0.1 µF + 47 µF 电容，20 MHz 带宽。 3. 精度包括设置误差、线路调整率和负载调整率。 4. 低输入电压下需要降额；请参阅降额曲线。 5. 必须在终端设备集成中验证 EMC 合规性。 6. 高温降额适用于 2000 m (6500英尺）： | ||||
| 模型 | DRD-15L-5 | DRD-15L-12 | DRD-15L-15 | DRD-24L-24 | |
| 输出 | 输出电压 | 5V | 12V | 15V | 24V |
| 额定电流 | 3A | 1.25安 | 1A | 0.63安 | |
| 当前范围 | 0–3 A | 0–1.25A | 0–1 A | 0–0.63A | |
| 额定功率 | 15瓦 | 15瓦 | 15瓦 | 15瓦 | |
| 纹波和噪声（最大） | 50 mVp-p | 60 mVp-p | 75 mVp-p | 100 mVp-p | |
| 电压调节范围 | 4.5–5.5V | 9–13.2V | 13.5–16.5V | 21.6–28V | |
| 电压精度 | ±2.0％ | ±2.0％ | ±2.0％ | ±2.0％ | |
| 线调节 | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | |
| 负载调节 | ±1.0％ | ±0.5％ | ±0.5％ | ±0.5％ | |
| 启动时间 | 120毫秒 | ||||
| 上升时间 | 85 毫秒（满载） | ||||
| 保持时间（典型值） | L 型：16 ms @ 48V 输入 | ||||
| 外部电容 | 3300微法 | 1200微法 | 1200微法 | 1000微法 | |
| 输入 | 输入电压范围 | 18-75伏直流电 | |||
| 效率（典型值） | 85％ | 86％ | 86％ | 87％ | |
| 直流电流 | 0.4A/48VDC | ||||
| 浪涌电流 | 15A/48VDC | ||||
| 保护 | 超载 | 评级者力量 110-150% | |||
| 打嗝模式，故障排除后自动恢复 | |||||
| 电压超过 | 5.75–7V | 13.8–16.2V | 17.25–20.25V | 28.8–34V | |
| 保护类型：关闭O/P电压，重新启动以恢复 | |||||
| 极性反接 | 基于 MOSFET 的自动恢复（无损坏） | ||||
| 欠压锁定 | 48V输入（G型）：ON≥18V，OFF≤17V | ||||
| 环境 | 工作温度 | -40°C至+85°C（参考降额曲线） | |||
| 湿度 | 5%–95% RH（非凝结） | ||||
| 储存温度/湿度 | -40°C 至 +85°C，5%–95% RH（非冷凝） | ||||
| 温度系数 | ±0.03%/°C (0°C–60°C) | ||||
| 抗振性 | 10–500 Hz，2G（X/Y/Z 轴，60 分钟/周期） | ||||
| 高度 | 2000米 | ||||
| 安全 & EMC | 安全合规 | IEC 62368-1、GB4943.1 | |||
| EMC排放 | EN55032 (CISPR32) B 级、EN61000-3-3 | ||||
| EMC免疫 | EN 61000-4-2, 3, 4, 5, 6, 8 | ||||
| 承受电压 | 输入/输出/输出：3KVDC | ||||
| 隔离电阻 | I/PO/P>100M欧姆/500Vdc/25℃/70%RH | ||||
| 其他的 | mtbf | 907 k 小时（分钟）@ 25°C (MIL-HDBK-217F) | |||
| Dimensions | 17.5×90×54.5毫米（宽×高×深） | ||||
| 重量 | 68克/个 | ||||
| 笔记 | 1.除非另有说明，所有规格均在 24 VDC 输入、额定负载和 25°C 环境温度下测量。 2. 纹波/噪声测量方法：12' 双绞线并联 0.1 µF + 47 µF 电容，20 MHz 带宽。 3. 精度包括设置误差、线路调整率和负载调整率。 4. 低输入电压下需要降额；请参阅降额曲线。 5. 必须在终端设备集成中验证 EMC 合规性。 6. 高温降额适用于 2000 m (6500英尺）： | ||||
| 模型 | DRD-15G-5 | DRD-15G-12 | DRD-15G-15 | DRD-15G-24 | |
| 输出 | 输出电压 | 5V | 12V | 15V | 24V |
| 额定电流 | 3A | 1.25安 | 1A | 0.63安 | |
| 当前范围 | 0–3 A | 0–1.25A | 0–1 A | 0–0.63A | |
| 额定功率 | 15瓦 | 15瓦 | 15瓦 | 15瓦 | |
| 纹波和噪声（最大） | 50 mVp-p | 60 mVp-p | 75 mVp-p | 100 mVp-p | |
| 电压调节范围 | 4.5–5.5V | 9–13.2V | 13.5–16.5V | 21.6–28V | |
| 电压精度 | ±2.0％ | ±2.0％ | ±2.0％ | ±2.0％ | |
| 线调节 | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | |
| 负载调节 | ±1.0％ | ±0.5％ | ±0.5％ | ±0.5％ | |
| 启动时间 | 120毫秒 | ||||
| 上升时间 | 85 毫秒（满载） | ||||
| 保持时间（典型值） | G 型：8 ms @ 24 V 输入 | ||||
| 外部电容 | 3300微法 | 1200微法 | 1200微法 | 680微法 | |
| 输入 | 输入电压范围 | 9–36 伏直流电 | |||
| 效率（典型值） | 84％ | 85％ | 85％ | 86％ | |
| 直流电流 | 0.8A/24VDC | ||||
| 浪涌电流 | 15A/24VDC | ||||
| 保护 | 超载 | 评级者力量 110-150% | |||
| 打嗝模式，故障排除后自动恢复 | |||||
| 电压超过 | 5.75–7V | 13.8–16.2V | 17.25–20.25V | 28.8–34V | |
| 保护类型：关闭O/P电压，重新启动以恢复 | |||||
| 极性反接 | 基于 MOSFET 的自动恢复（无损坏） | ||||
| 欠压锁定 | 24V输入（G型）：ON≥9V，OFF≤8.5V | ||||
| 环境 | 工作温度 | -40°C至+85°C（参考降额曲线） | |||
| 湿度 | 5%–95% RH（非凝结） | ||||
| 储存温度/湿度 | -40°C 至 +85°C，5%–95% RH（非冷凝） | ||||
| 温度系数 | ±0.03%/°C (0°C–60°C) | ||||
| 抗振性 | 10–500 Hz，2G（X/Y/Z 轴，60 分钟/周期） | ||||
| 高度 | 2000米 | ||||
| 安全 & EMC | 安全合规 | IEC 62368-1 GB4943.1 | |||
| EMC排放 | EN55032 (CISPR32) B 级、EN61000-3-3 | ||||
| EMC免疫 | EN 61000-4-2, 3, 4, 5, 6, 8 | ||||
| 承受电压 | 输入/输出/输出：3KVDC | ||||
| 隔离电阻 | I/PO/P>100M欧姆/500Vdc/25℃/70%RH | ||||
| 其他的 | mtbf | 907 k 小时（分钟）@ 25°C (MIL-HDBK-217F) | |||
| Dimensions | 17.5×90×54.5毫米（宽×高×深） | ||||
| 重量 | 68克/个 | ||||
| 笔记 | 1.除非另有说明，所有规格均在 24 VDC 输入、额定负载和 25°C 环境温度下测量。 2. 纹波/噪声测量方法：12' 双绞线并联 0.1 µF + 47 µF 电容，20 MHz 带宽。 3. 精度包括设置误差、线路调整率和负载调整率。 4. 低输入电压下需要降额；请参阅降额曲线。 5. 必须在终端设备集成中验证 EMC 合规性。 6. 高温降额适用于 2000 m (6500英尺）： | ||||
| 模型 | DRD-15L-5 | DRD-15L-12 | DRD-15L-15 | DRD-24L-24 | |
| 输出 | 输出电压 | 5V | 12V | 15V | 24V |
| 额定电流 | 3A | 1.25安 | 1A | 0.63安 | |
| 当前范围 | 0–3 A | 0–1.25A | 0–1 A | 0–0.63A | |
| 额定功率 | 15瓦 | 15瓦 | 15瓦 | 15瓦 | |
| 纹波和噪声（最大） | 50 mVp-p | 60 mVp-p | 75 mVp-p | 100 mVp-p | |
| 电压调节范围 | 4.5–5.5V | 9–13.2V | 13.5–16.5V | 21.6–28V | |
| 电压精度 | ±2.0％ | ±2.0％ | ±2.0％ | ±2.0％ | |
| 线调节 | ±0.5％ | ±0.5％ | ±0.5％ | ±0.5％ | |
| 负载调节 | ±1.0％ | ±0.5％ | ±0.5％ | ±0.5％ | |
| 启动时间 | 120毫秒 | ||||
| 上升时间 | 85 毫秒（满载） | ||||
| 保持时间（典型值） | L 型：16 ms @ 48V 输入 | ||||
| 外部电容 | 3300微法 | 1200微法 | 1200微法 | 1000微法 | |
| 输入 | 输入电压范围 | 18-75伏直流电 | |||
| 效率（典型值） | 85％ | 86％ | 86％ | 87％ | |
| 直流电流 | 0.4A/48VDC | ||||
| 浪涌电流 | 15A/48VDC | ||||
| 保护 | 超载 | 评级者力量 110-150% | |||
| 打嗝模式，故障排除后自动恢复 | |||||
| 电压超过 | 5.75–7V | 13.8–16.2V | 17.25–20.25V | 28.8–34V | |
| 保护类型：关闭O/P电压，重新启动以恢复 | |||||
| 极性反接 | 基于 MOSFET 的自动恢复（无损坏） | ||||
| 欠压锁定 | 48V输入（G型）：ON≥18V，OFF≤17V | ||||
| 环境 | 工作温度 | -40°C至+85°C（参考降额曲线） | |||
| 湿度 | 5%–95% RH（非凝结） | ||||
| 储存温度/湿度 | -40°C 至 +85°C，5%–95% RH（非冷凝） | ||||
| 温度系数 | ±0.03%/°C (0°C–60°C) | ||||
| 抗振性 | 10–500 Hz，2G（X/Y/Z 轴，60 分钟/周期） | ||||
| 高度 | 2000米 | ||||
| 安全 & EMC | 安全合规 | IEC 62368-1、GB4943.1 | |||
| EMC排放 | EN55032 (CISPR32) B 级、EN61000-3-3 | ||||
| EMC免疫 | EN 61000-4-2, 3, 4, 5, 6, 8 | ||||
| 承受电压 | 输入/输出/输出：3KVDC | ||||
| 隔离电阻 | I/PO/P>100M欧姆/500Vdc/25℃/70%RH | ||||
| 其他的 | mtbf | 907 k 小时（分钟）@ 25°C (MIL-HDBK-217F) | |||
| Dimensions | 17.5×90×54.5毫米（宽×高×深） | ||||
| 重量 | 68克/个 | ||||
| 笔记 | 1.除非另有说明，所有规格均在 24 VDC 输入、额定负载和 25°C 环境温度下测量。 2. 纹波/噪声测量方法：12' 双绞线并联 0.1 µF + 47 µF 电容，20 MHz 带宽。 3. 精度包括设置误差、线路调整率和负载调整率。 4. 低输入电压下需要降额；请参阅降额曲线。 5. 必须在终端设备集成中验证 EMC 合规性。 6. 高温降额适用于 2000 m (6500英尺）： | ||||
